Blok rozdzielczy Polybloc 250A 4P do Rozdzielnic PrismaSet LVS04034

Szybkie podłączenie dla rozdzielnic PrismaSet

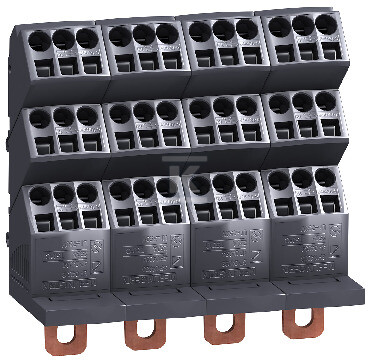

Blok rozdzielczy Linergy DP (nr kat. LVS04034) to czterobiegunowy blok dystrybucyjny zaprojektowany do bezpośredniej współpracy z wyłącznikami kompaktowymi Compact NSX i INS o prądzie znamionowym do 250 A. Wchodzi w skład systemu dystrybucji Linergy DP - serii dedykowanej rozdzielnicom PrismaSet (zarówno w wersji kasetowej, jak i pack).

Konstrukcja bloku jest przemyślana pod kątem oszczędności miejsca - jego szerokość 140 mm odpowiada dokładnie szerokości aparatu, co oznacza brak dodatkowych strat przestrzeni w rozdzielnicy. Montaż odbywa się w pozycji poziomej, a całość zatrzaskuje się na szynie modułowej DIN lub mocuje bezpośrednio pod aparatem - podłączenia wykonuje się wprost na zaciskach wyłącznika, bez dodatkowych przejść.

Konstrukcja, połączenia i parametry pracy

Zaciski przyłączeniowe typu spring (sprężynowego) umożliwiają szybkie, beznarzędziowe podpięcie przewodów giętkich i sztywnych. Co istotne - są schowane w obudowie, co spełnia wymagania osłony izolacyjnej przed dotykiem (ochrona IPxxB) oraz zapobiega przekroczeniu dopuszczalnego promienia gięcia przewodów elastycznych. Dla podłączeń zasilania przewidziano zacisk bezpośredni do 120 mm2, natomiast odpływy obsługują przewody giętkie od 4 do 10 mm2 lub sztywne od 6 do 16 mm2 - wszystko realizowane sprężynowo, bez konieczności dokręcania śrub.

Urządzenie pracuje w napięciu znamionowym 690 V AC przy izolacji 750 V AC i wytrzymałości udarowej 8 kV. Prąd dopuszczalny krótkotrwały wynosi 8,5 kA przez 1 sekundę, a szczytowa obciążalność zwarciowa dochodzi do 30 kA. Zakres temperatur pracy to od -25 do +55 °C, przy czym produkt zachowuje parametry przy obciążeniu 250 A w temperaturze otoczenia do 40°C.

Obudowa o głębokości zaledwie 64 mm wykonana jest w kolorze szarym antracytowym (RAL 7016), co wpisuje się w standardową estetykę rozdzielnic PrismaSeT. Masa samego bloku to nieco poniżej 1 kg.

Zgodność systemowa

Blok jest kompatybilny zarówno z poziomym, jak i pionowym mocowaniem aparatów sterowanych dźwignią lub manetką boczną. Obsługiwane serie:

Seria	Zakres
Compact NSX	NSX100-250 (z lub bez RCD, sterowanie dźwignią / manetką / silnikiem)
Compact INS	INS250 oraz INV100-250
EasyPact CVS	CVS100-250 (z lub bez RCD)

Normy, certyfikaty i opakowanie

Blok dystrybucyjny LVS04034 spełnia wymagania norm:

• IEC 60947-7-1 - wymagania dla listew i zacisków,
• IEC 61439-1/2 - normy dla rozdzielnic fabrycznych wewnątrz obudowy.

Produkt posiada certyfikat ASTA, potwierdzający badania typowe w niezależnym laboratorium.

Zgodnie z programem Green Premium firmy Schneider Electric produkt dostarczany jest w opakowaniu wykonanym z kartonu pochodzącego z recyklingu. Program Green Premium obejmuje również deklarację środowiskową produktu oraz informacje o możliwościach jego zwrotu po zakończeniu eksploatacji.
