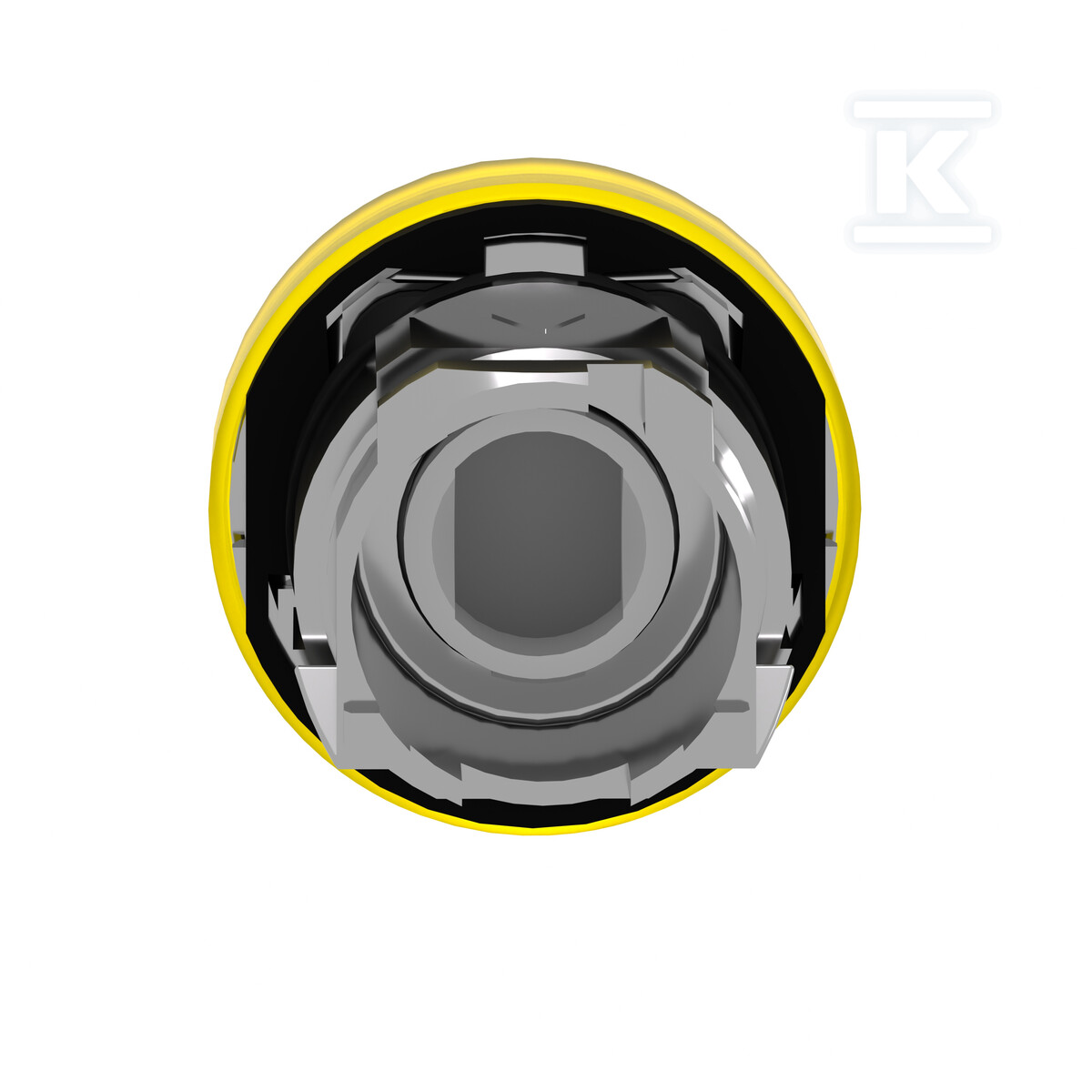

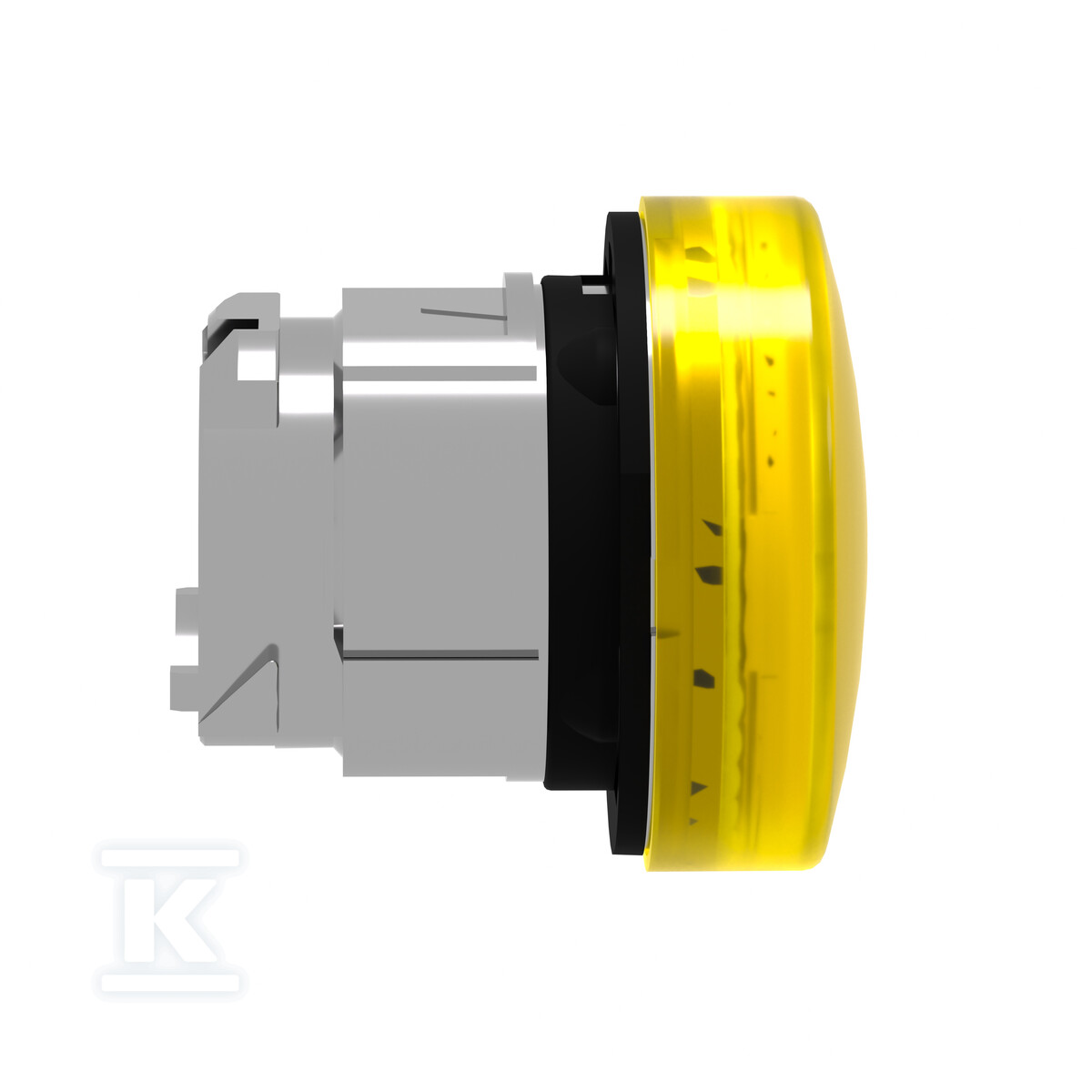

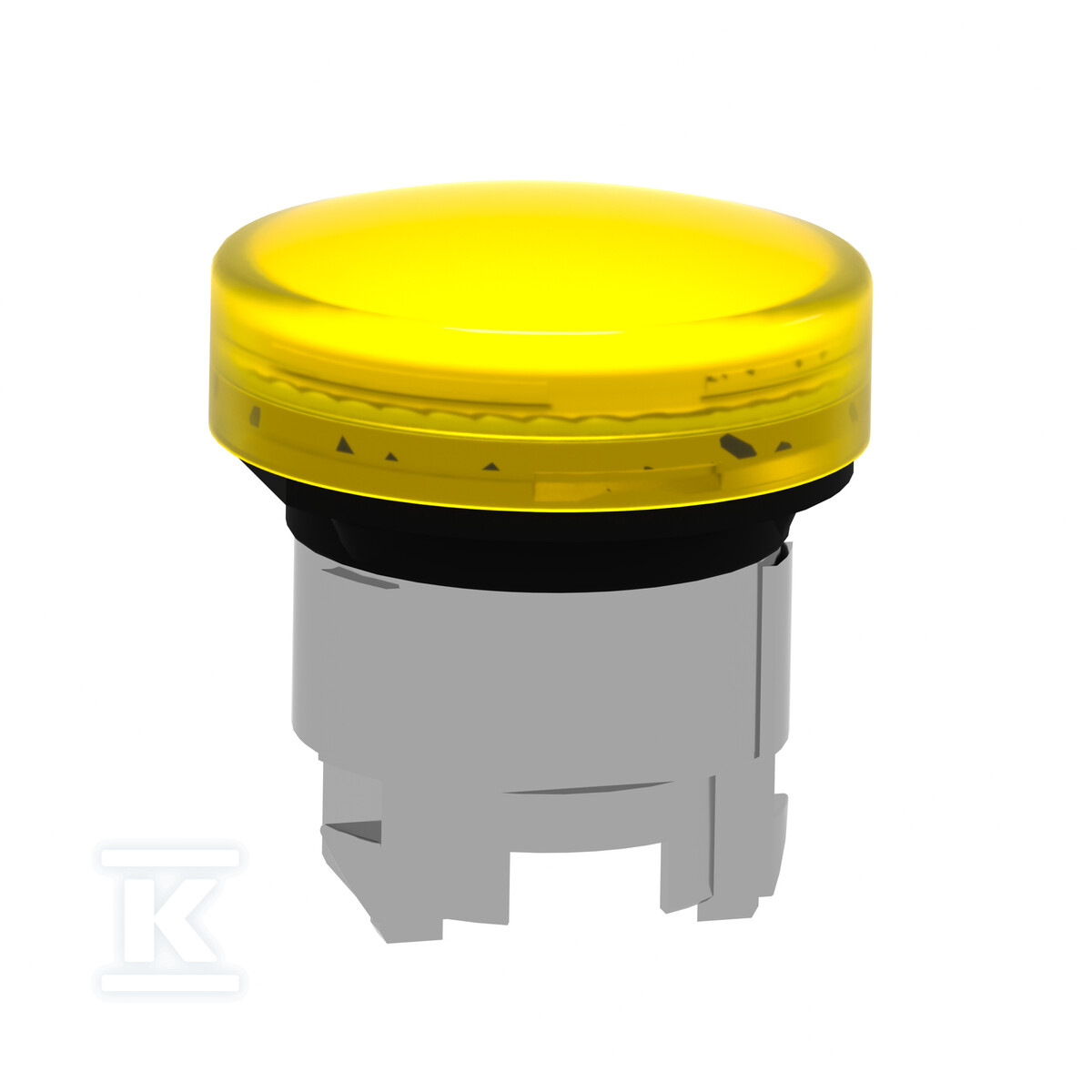

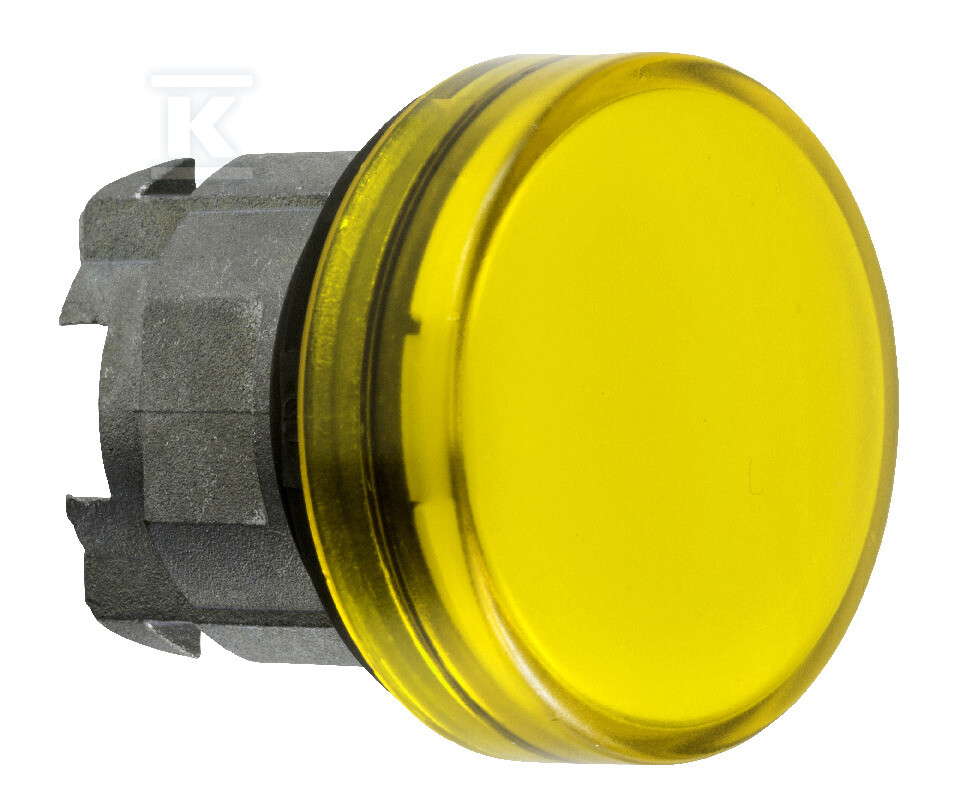

Główka lampki sygnalizacyjnej zasilania żółta Harmony XB4 O22 z soczewką zwykłą zintegrowany LED ZB4BV083

Profesjonalna główka lampki sygnalizacyjnej Harmony XB4

Główka lampki sygnalizacyjnej zasilania żółta Harmony XB4 O22 z soczewką zwykłą i zintegrowanym LED-em stanowi niezawodne rozwiązanie dla systemów sygnalizacji stanu zasilania w aplikacjach przemysłowych. Produkt o średnicy montażowej 22.5 mm charakteryzuje się okrągłą soczewką w kolorze żółtym oraz pojedynczym wbudowanym sygnalizatorem świetlnym.

Konstrukcja i parametry techniczne

Lampka wykonana jest z chromowanego metalu, co zapewnia wysoką odporność mechaniczną i estetyczny wygląd. Soczewka ma średnicę 29 mm zarówno w szerokości jak i wysokości otworu montażowego. Urządzenie pracuje w szerokim zakresie temperatur od -40°C do +70°C, co umożliwia jego stosowanie w trudnych warunkach środowiskowych.

Stopień ochrony IP66 gwarantuje pełną pyłoszczelność oraz odporność na strumienie wody z dowolnego kierunku. Dodatkowo produkt spełnia wymagania klas ochrony IP67, IP69 oraz IP69K, a także standardów NEMA 13 i NEMA 4X. Odporność mechaniczna potwierdzona jest klasą IK06 zgodnie z normą IEC 50102.

Zastosowania i kompatybilność

Rozwiązanie zostało zaprojektowane specjalnie dla serii Harmony XB4 firmy Schneider Electric i jest kompatybilne z uniwersalnymi modułami LED. Główka znajduje zastosowanie jako element sygnalizacji stanu zasilania w rozdzielnicach elektrycznych, szafach sterowniczych oraz panelach operatorskich różnych branż przemysłowych.

Produkt może być montowany zarówno na panelach finished holes jak i na płytkach drukowanych (PCB). Wymagana grubość płytki wynosi minimum 1.6 mm, a średnica otworu montażowego 22.4 mm ± 0.1. System mocowania umożliwia precyzyjne pozycjonowanie z tolerancją ±2°30'.

Zalety użytkowania i certyfikaty

Zintegrowany LED eliminuje potrzebę stosowania zewnętrznych źródeł światła, upraszczając instalację i zmniejszając ryzyko awarii. Żółty kolor soczewki zapewnia doskonałą widoczność sygnału nawet w trudnych warunkach oświetleniowych.

Urządzenie przeszło rygorystyczne testy wytrzymałościowe - wytrzymuje 5 milionów cykli przełączeń bez utraty parametrów. Odporność na wibracje wynosi 5 gn w zakresie częstotliwości 2…500 Hz, a na wstrząsy 30 gn (18 ms) oraz 50 gn (11 ms) przy przyspieszeniu sinusoidalnym.

Produkt spełnia wymagania międzynarodowych norm UL 508, EN/IEC 60947 serii oraz standardów CSA C22.2 No 14. Posiada certyfikaty RoHS oraz REACh, potwierdzając ekologiczną odpowiedzialność produkcji. Waga netto wynosi jedynie 26 gram, co ułatwia montaż bez obciążania konstrukcji panelowej.
