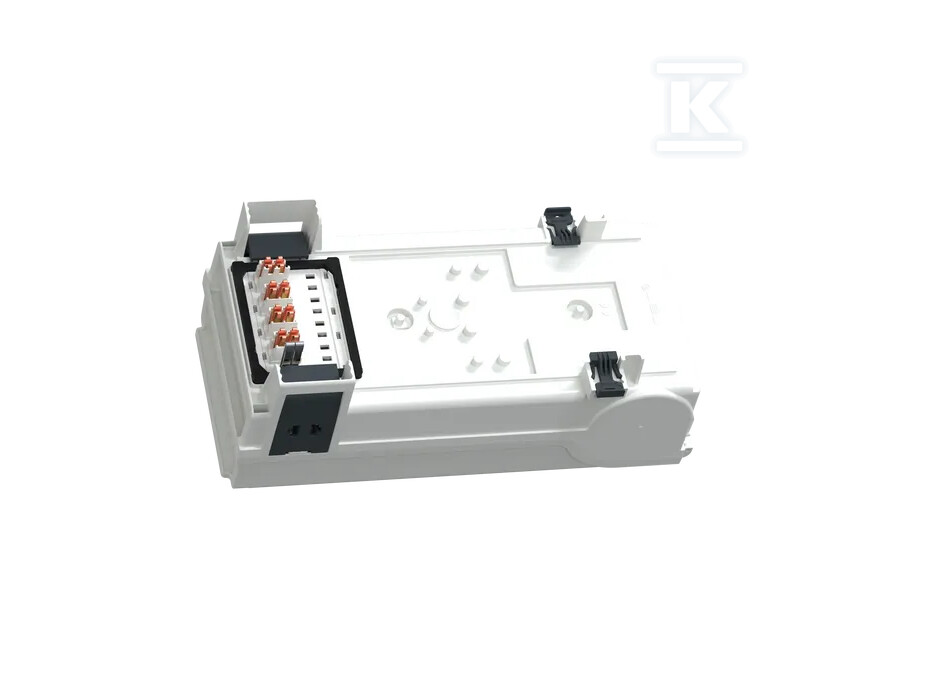

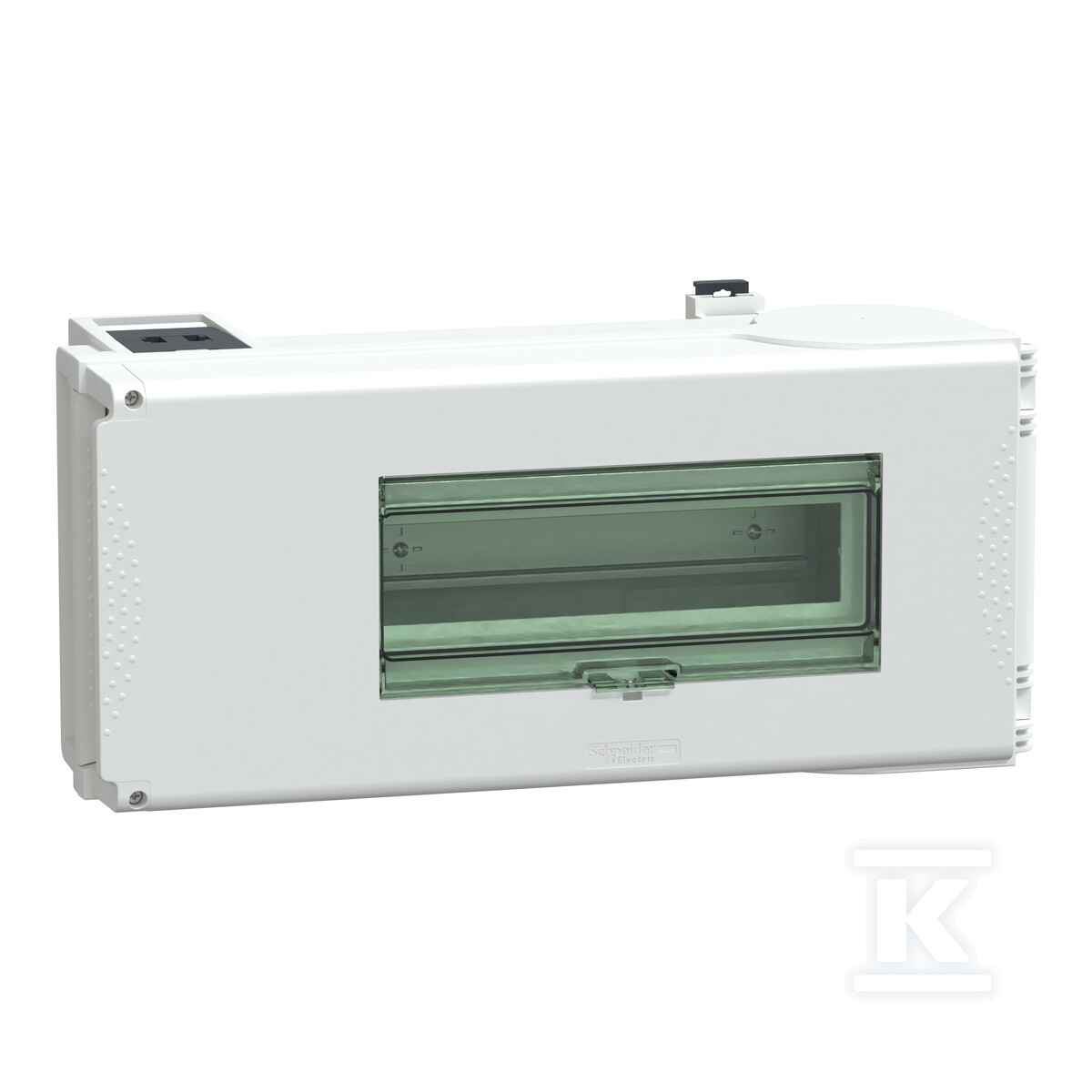

Kaseta odpływowa, Canalis KS, 100 A, DIN, 12 x 18 mm, 3L+N+PE KSB100SM412

Modułowa kaseta odpływowa do systemów szynoprzewodowych

Kaseta odpływowa KSB100SM412 należy do rodziny Canalis KS - modułowego systemu dystrybucji mocy oparty na szynach zbiorczych. Urządzenie umożliwia tworzenie punktów poboru energii w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest elastyczna aranżacja zasilania przy prądach znamionowych do 100 A.

Obudowa wykonana z tworzywa sztucznego w kolorze białym (RAL 9001) mieści szynę DIN z 12 modułami o szerokości 18 mm każdy. Taka konfiguracja pozwala na instalację różnorodnych aparatów modułowych - wyłączników nadprądowych, rozłączników czy urządzeń pomiarowych. Polaryzacja jednostki wynosi 3L+N+PE, co odpowiada standardowej sieci pięcioprzewodowej stosowanej w instalacjach z osobnym przewodem neutralnym i ochronnym.

Montaż kasety odbywa się poprzez wtykowe połączenie z szyną zbiorczą o stałej biegunowości - rozwiązanie przyspieszające prace instalacyjne i eliminujące ryzyko błędnego podłączenia faz. Odłączenie zasilania następuje przez otwarcie drzwiczek (zawiasy po prawej stronie), co umożliwia szybki dostęp serwisowy bez konieczności demontażu całego modułu.

Parametry elektryczne i warunki pracy

Znamionowe napięcie robocze mieści się w zakresie 230-690 V AC przy częstotliwości sieci 50/60 Hz. Wartość ta zależy od zastosowanego urządzenia zabezpieczającego - ten typ kasety przewiduje montaż wyłącznika nadprądowego (MCB), który należy zamówić osobno. Napięcie udarowe wynosi 6,8 kV, co zapewnia odporność na przepięcia charakterystyczne dla instalacji przemysłowych.

Połączenie kablowe realizowane jest za pomocą kostek ISO63 przystosowanych do przewodów zarówno giętkich, jak i sztywnych o przekroju do 35 mm2. Konstrukcja obsługuje systemy uziemienia typu TT, TN-S oraz IT, co czyni ją uniwersalnym rozwiązaniem dla różnych konfiguracji sieci elektroenergetycznych.

Ochrona mechaniczna i środowiskowa

Stopień ochrony obudowy to IP55 według normy IEC 60529 - oznacza to pyłoszczelność oraz ochronę przed strumieniem wody z dowolnego kierunku. Odporność na uderzenia wynosi IK08 (zgodnie z IEC 62262), co gwarantuje wytrzymałość mechaniczną obudowy przy standardowych obciążeniach eksploatacyjnych.

Wymiary gabarytowe wynoszą 444 × 133 × 220 mm, a masa własna to około 5 kg. Przy otwartych drzwiczkach głębokość wzrasta do ~545 mm - warto uwzględnić ten parametr przy planowaniu lokalizacji w rozdzielnicy lub kanale kablowym.

Kompatybilność i normy

Kaseta współpracuje zarówno z systemami szynoprzewodowymi Canalis KS (gniazda wtykowe), jak i Canalis KT (gniazda typu KS). Produkt spełnia wymagania norm:

• IEC 61439-1 - badania typowe rozdzielnic,
• IEC 61439-6 - specjalne wymagania dla szynoprzewodów (busbar trunking).

Zgodność z dyrektywami RoHS i REACH potwierdza brak substancji niebezpiecznych w składzie materiałowym. Gwarancja producenta wynosi 18 miesięcy.

Dzięki modułowej budowie i możliwości rozbudowy system Canalis KS pozwala na skalowanie mocy dystrybucyjnej od pojedynczych jednostek aż do konfiguracji obsługujących setki amperów - bez konieczności przebudowy infrastruktury kablowej.
