Kaseta odpływowa, Canalis KS, 32A, DIN, 5 x 18mm, 3L+N+PE, gniazdo zasilania KSB32CP

Elastyczna dystrybucja zasilania z szynoprzewodów Canalis KS

Kaseta odpływowa to modułowe gniazdo zasilające przeznaczone do współpracy z systemem szynoprzewodów Canalis KS o prądzie znamionowym od 100 A do 1000 A. Umożliwia tworzenie punktów poboru energii bezpośrednio z linii zasilającej - zarówno dla urządzeń modułowych montowanych na szynie DIN, jak i dla zewnętrznych gniazd elektrycznych.

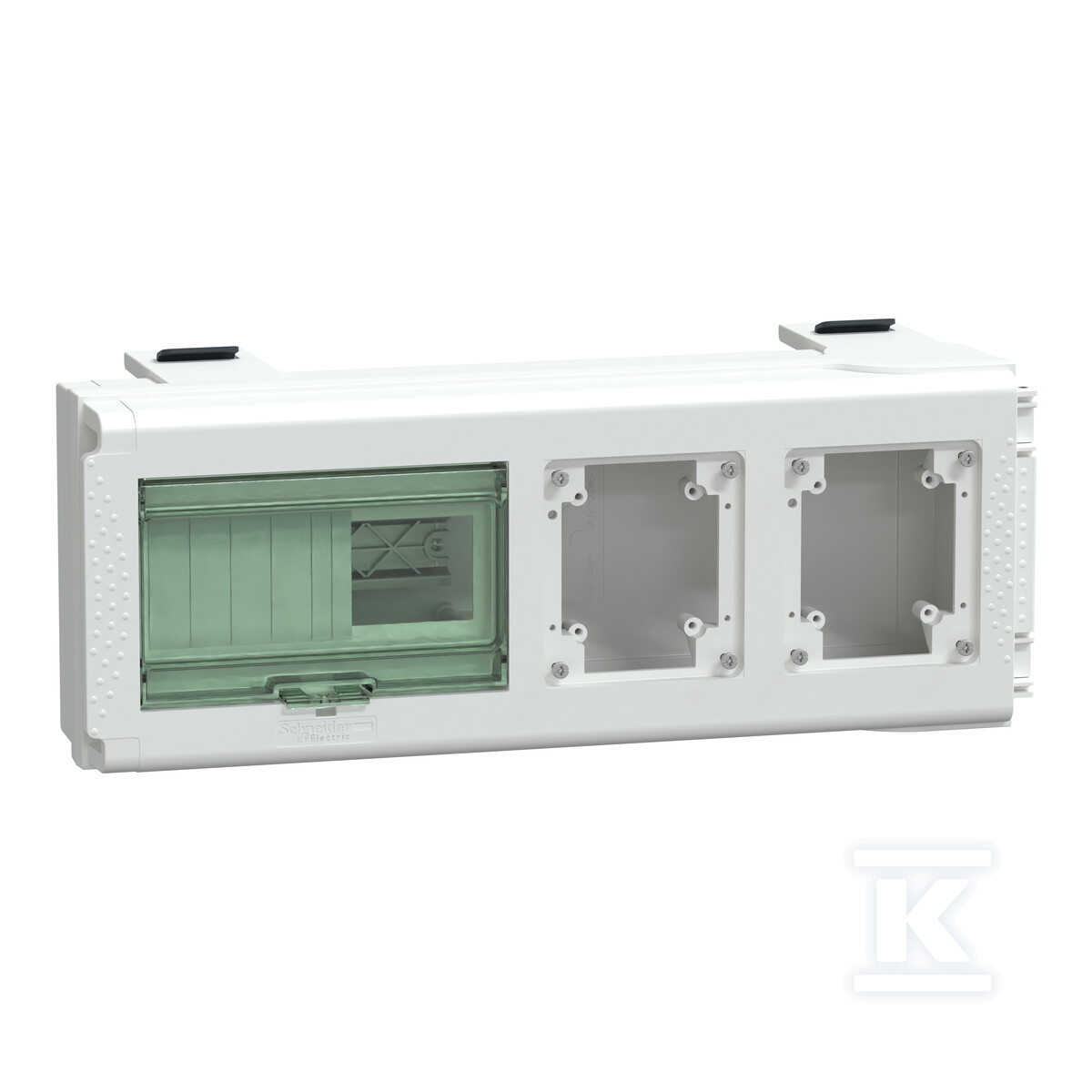

Obudowa wykonana z tworzywa sztucznego w kolorze białym (RAL 9001) zapewnia 8 miejsc na moduły szerokości 18 mm oraz przestrzeń na 2 gniazda elektryczne. Dzięki temu instalator może swobodnie rozmieścić wyłączniki, rozłączniki lub inne aparaty modułowe według potrzeb konkretnej aplikacji. Kaseta dostarczana jest z płytką zaślepiającą i złączem umożliwiającym podłączenie do szyny - odłączenie odpływu następuje przez proste wysunięcie kasety, co znacząco ułatwia konserwację i serwis.

Parametry elektryczne i polaryzacja

Urządzenie pracuje w zakresie napięć od 230 V do 690 V AC przy częstotliwości 50/60 Hz, obsługując prąd znamionowy 32 A. Polaryzacja 3L+N+PE (pięciobiegunowa) zapewnia pełne bezpieczeństwo podłączenia odbiorników wymagających osobnego przewodu ochronnego. Znamionowa wytrzymałość udarowa wynosi 6,8 kV, co gwarantuje odporność na przepięcia w standardowych instalacjach przemysłowych.

Kaseta nie zawiera wbudowanego zabezpieczenia nadprądowego - dobór aparatów ochronnych (wyłączników lub bezpieczników) należy do instalatora i zależy od konfiguracji systemu. Urządzenie jest kompatybilne z modułowymi rozwiązaniami aparaturowymi montowanymi na szynie DIN.

Odporność mechaniczna i warunki pracy

Stopień ochrony obudowy IP55 według normy IEC 60529 oznacza pyłoszczelność oraz ochronę przed strumieniem wody z dowolnego kierunku. Odporność na udary mechaniczne na poziomie IK08 (norma IEC 62262) potwierdza zdolność wytrzymywania uderzeń o energii do 5 jouli - kaseta sprawdza się więc w środowiskach przemysłowych narażonych na przypadkowe uderzenia.

Wymiary konstrukcyjne to 437,5 × 108 × 165 mm, a masa własna wynosi około 2,7 kg. Urządzenie jest przystosowane do montażu z systemami uziemiającymi typu TT, TN-S oraz TN-C, zarówno po stronie szynoprzewodu głównego, jak i jednostki odpływowej.

Normy i zrównoważony rozwój

Kaseta spełnia wymagania norm IEC 60439-2 oraz IEC 61439-6, które definiują warunki budowy i badania rozdzielnic prądu przemysłowego. Produkt należy do programu Green Premium firmy Schneider Electric - jest wolny od rtęci, nie zawiera toksycznych metali ciężkich ani substancji SVHC objętych rozporządzeniem REACh. Opakowanie wykonane jest z kartonu pochodzącego z recyklingu, a produkt nie wymaga specjalnych procedur utylizacji po zakończeniu eksploatacji.
