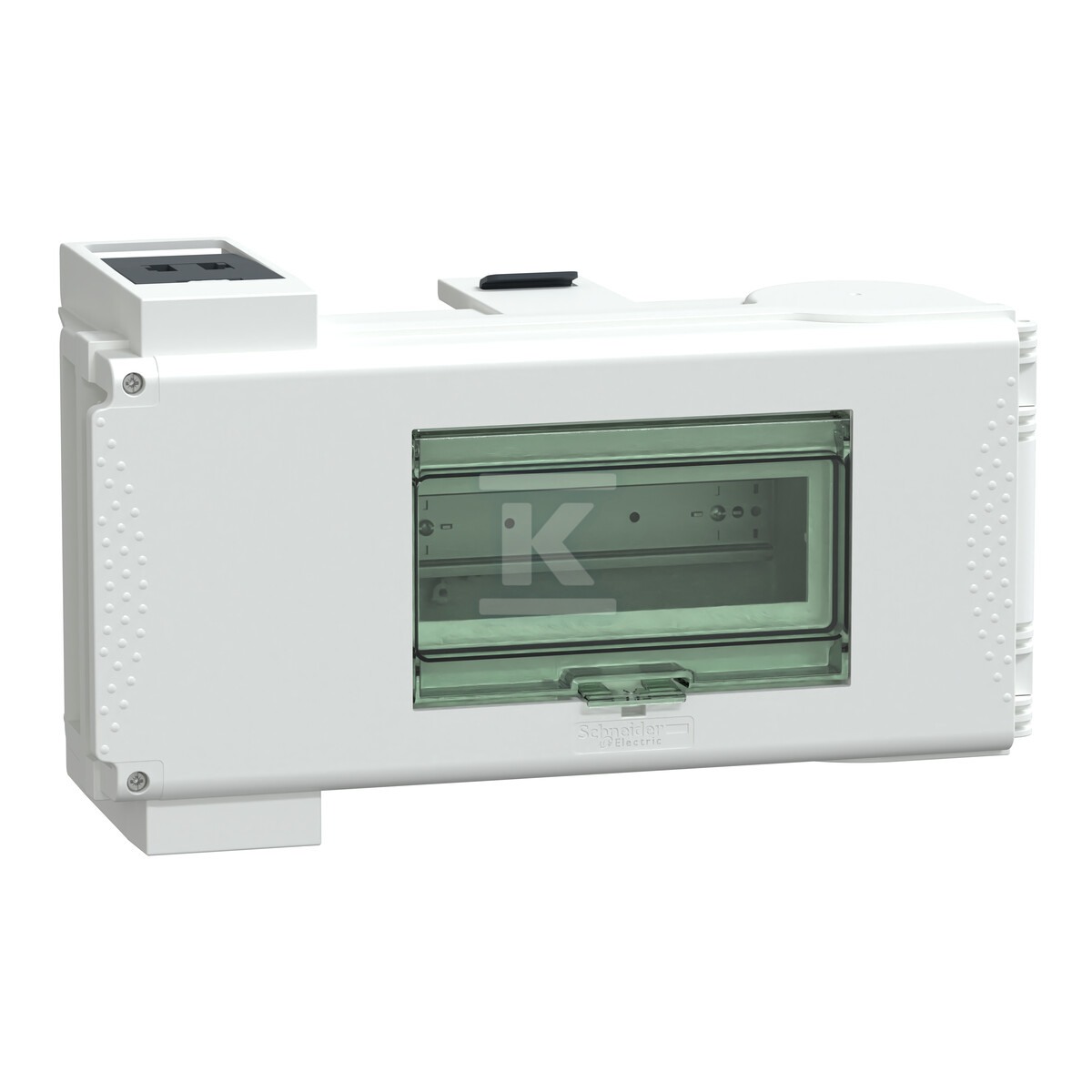

Kaseta odpływowa, Canalis KS, 63 A, DIN, 5 x 18 mm, 3L+N+PE KSB63SM48

Elastyczna dystrybucja mocy w systemach szyn zbiorczych

Kaseta odpływowa KSB63SM48 stanowi kluczowy element systemów rozdziału mocy opartych na szynach zbiorczych Canalis KS i KT. Urządzenie umożliwia bezpieczne i wygodne odebranie zasilania z głównej linii szynowej - dzięki wykonaniu jako jednostka typu plug-in ze stałą polaryzacją montaż przebiega szybko bez konieczności dodatkowej konfiguracji.

Obudowa wykonana z tworzywa sztucznego w kolorze białym (RAL 9001) zapewnia odpowiednią wytrzymałość mechaniczną przy stosunkowo niewielkiej masie - całość waży jedynie 2,4 kg. Wymiary 444 × 133 × 220 mm pozwalają na kompaktowe umiejscowienie kasety wzdłuż trasy szynowej. Producent przewidział 8 modułów podstawowych o szerokości 18 mm, co daje wystarczająco dużo przestrzeni na zabudowę aparatury modułowej - wyłączników automatycznych (MCB), rozłączników czy innych elementów ochronnych.

Odłączanie i dostęp serwisowy

Kaseta oferuje odłączanie zasilania poprzez otwarcie drzwiczek - rozwiązanie praktyczne zarówno podczas codziennej eksploatacji, jak i prac konserwacyjnych. Drzwiczki zamontowane są z prawej strony, a po pełnym otwarciu ich głębokość wynosi 432,5 mm, co zapewnia wygodny dostęp do wnętrza obudowy i zamontowanych tam elementów.

Parametry elektryczne i ochrona

Urządzenie pracuje z prądem znamionowym do 63 A przy napięciu roboczym mieszczącym się w zakresie 230-690 V AC (wartość końcowa zależy od dobranego urządzenia ochronnego). Znamionowa wytrzymałość udarowa wynosi 6,8 kV, a napięcie izolacji może wynosić odpowiednio 400 V, 500 V lub 690 V - również w zależności od zastosowanego zabezpieczenia.

Polaryzacja jednostki to 3L+N+PE, czyli pełny układ pięciobiegunowy obejmujący trzy przewody fazowe, przewód neutralny oraz przewód ochronny. Kaseta jest kompatybilna z systemami uziemienia typu TT, TN-S oraz IT.

Połączenie kablowe realizowane jest za pomocą kabelszów według ISO63, przystosowanych zarówno do przewodów giętkich, jak i sztywnych o przekroju do 16 mm2.

Normy, odporność środowiskowa i certyfikaty

Obudowa zapewnia stopień ochrony IP55 według normy IEC 60529 - jest więc pyłoszczelna i chroniona przed strumieniami wody z dowolnego kierunku. Wytrzymałość mechaniczna na uderzenia to IK08 zgodnie z IEC 62262. Dodatkowo kaseta przeszła badania pod kątem odporności na działanie instalacji tryskaczowych (sprinklergeprüft).

Produkt spełnia wymagania norm:

• IEC 61439-1 - badania typowe rozdzielnic,
• IEC 61439-6 - szczególne wymagania dla torów szynowych.

Kaseta KSB63SM48 jest produktem Green Premium, co oznacza zgodność z dyrektywami RoHS i REACH oraz brak substancji SVHC powyżej limitów. Obudowa jest wolna od halogenów, a po zakończeniu eksploatacji wymaga standardowej utylizacji poprzez selektywną zbiórkę odpadów elektrycznych - nie są potrzebne żadne specjalne procedury recyklingowe.

Gwarancja producenta wynosi 18 miesięcy.
