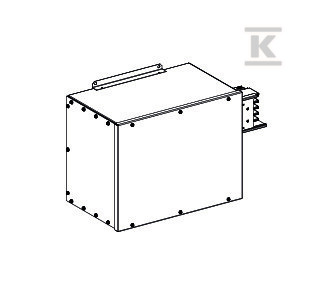

Kaseta zasilająca, Canalis KSA400, 400 A, 3L+N+PE, RAL9001 KSA400AB4

Elastyczne zasilanie dla szynoprzewodów przemysłowych

Kaseta zasilająca KSA400AB4 stanowi punkt początkowy instalacji w systemie rozdzielnic szynoprzewodowych Canalis KS - umożliwia doprowadzenie mocy do całego ciągu szynowego od strony początkowej (end feed unit). Konstrukcja przewidziana jest do montażu śrubowego zarówno po prawej, jak i lewej stronie, co znacząco ułatwia adaptację do warunków panujących w konkretnej rozdzielni. Zasilanie realizowane jest poprzez zaciski z oczkami przystosowane do podłączenia przewodów o przekroju 300 mm2 - zarówno w wersji sztywnej, jak i giętkiej.

Szyny wykonane są z aluminium - materiału zapewniającego dobry kompromis między przewodnością a masą - pokrytego białą powłoką lakierniczą w kolorze RAL 9001. Pięciobiegunowa konfiguracja 3L+N+PE obejmuje trzy fazy, przewód neutralny oraz ochronny, co pozwala na pełnowartościowe zasilanie odbiorników trójfazowych. Kaseta pracuje w zakresie napięć od 230 V do 690 V AC przy obciążalności prądowej 400 A, co czyni ją odpowiednią zarówno dla mniejszych instalacji przemysłowych, jak i większych obiektów komercyjnych.

Odporność na warunki środowiskowe

Obudowa metalowa kasety zapewnia wysoką wytrzymałość mechaniczną potwierdzoną klasą IK08 według normy IEC 62262 - urządzenie wytrzymuje uderzenia o energii do 2 dżuli. Szczelność na poziomie IP55 (norma IEC 60529) oznacza całkowitą ochronę przed wnikaniem pyłu oraz odporność na strumienie wody lanego na obudowę z dowolnego kierunku.

Warto zwrócić uwagę na brak wbudowanej ochrony nadprądowej - kaseta pełni funkcję wyłącznie przyłączeniową (without line protection). Dobór odpowiednich wyłączników lub bezpieczników leży po stronie projektanta instalacji i musi uwzględniać charakterystykę obciążenia oraz wymagania selektywności.

Normy, certyfikaty i kompatybilność

Urządzenie spełnia wymagania dwóch kluczowych norm związanych ze szynoprzewodami rozdzielczymi:

• IEC 61439-1 - badania typowe rozdzielnic prądowych,
• IEC 61439-6 - szczegółowe wymagania dla szynoprzewodów (busbar trunking systems).

Produkt posiada deklaracje zgodności RoHS oraz REACH, co potwierdza brak substancji SVHC oraz ograniczenie użycia metali ciężkich i rtęci. Kaseta jest elementem halogen-free (wolnym od halogenów), co ma znaczenie przy ocenie palności i toksyczności spalin w przypadku pożaru.

Kompatybilność z systemem Canalis KSA400 obejmuje możliwość współpracy z płytą montażową FL21, a konstrukcja zawiera jeden obwód sterowania. Wymiary urządzenia to 501 × 213 × 346 mm.
