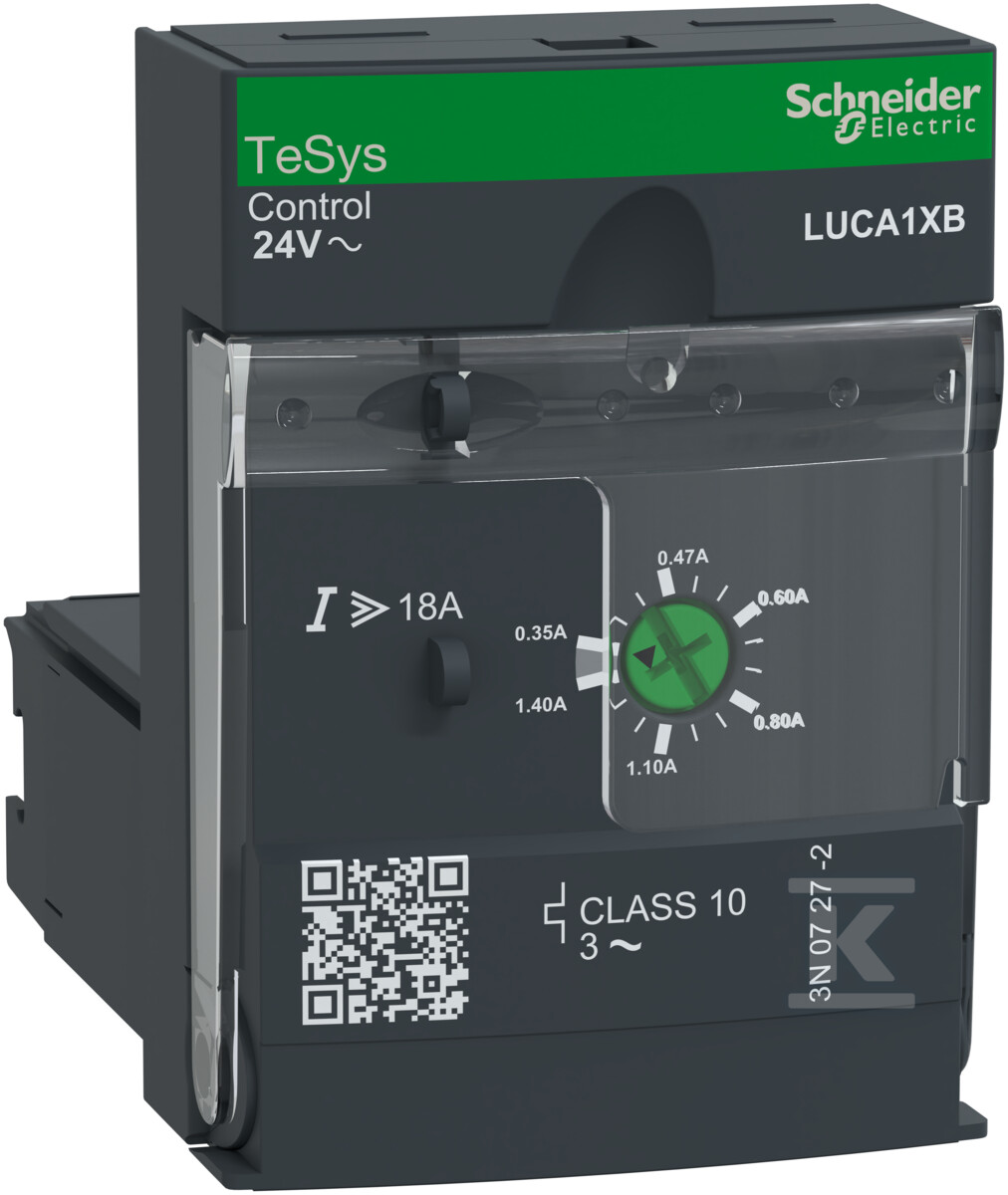

Moduł sterujący podstawowy klasa 10 0,35-1,4A 24VAC LUCA1XB

Moduł sterujący podstawowy klasa 10 - LUCA1XB
od 23 szt.519,68 zł
brutto / szt.
na zamówienie
Metody płatności
%
Korzyści dla firm
Marka Schneider Electric
Seria:TESYS U
Indeks Onninen:GAO169
Indeks producenta:LUCA1XB
EAN:3389110363890
Opakowania zbiorcze:23 szt.
Pobierz kartę

Moduł sterujący podstawowy klasa 10 0,35-1,4A 24VAC LUCA1XB - opis

Moduł sterujący podstawowy klasa 10 jest urządzeniem zaprojektowanym do ochrony obwodów elektrycznych przed przeciążeniami i zwarciem. Jego główną funkcją jest monitorowanie prądu płynącego przez obwód i automatyczne odłączenie zasilania w przypadku wykrycia nieprawidłowości, takich jak nadmierny wzrost natężenia prądu ponad dopuszczalny poziom.

Urządzenie to posiada trzy bieguny, co umożliwia kontrolę trójfazowego obwodu elektrycznego. Jest to szczególnie ważne w aplikacjach przemysłowych, gdzie większość maszyn działa na zasilaniu trójfazowym. Dzięki temu moduł może efektywnie chronić silniki oraz inne elementy systemów automatyki przed uszkodzeniami wynikającymi z niestabilności sieci lub niewłaściwej pracy układów.

Rodzaj wyzwalacza zwarciowego użytego w tym module
Czytaj więcej

DANE TECHNICZNE

Do wyłączania awaryjnego: nie
Funkcja: Inne
Klasa wyzwalania: KLASA 10
Koordynacja zgodnie z IEC 60947-4-3: Klasa 2
Liczba biegunów: 3
Liczba pozycji sterowniczych: 0
Liczba styków pomocniczych rozwiernych: 0
Liczba styków pomocniczych zwiernych: 0
Liczba sygnalizatorów świetlnych: 0
Maksymalna temperatura otoczenia: 70 °C
Moc znamionowa, 460 V, 60 Hz, 3-fazowego: 0 kW
Moc znamionowa, 575 V, 60 Hz, 3-fazowego: 0 kW
Możliwość montażu na szynie: nie
Możliwość zewnętrznego kasowania: nie
Obsługa innych protokołów: tak
Obsługa protokołu ASI: tak
Obsługa protokołu AS-Interface Safety at Work: nie
Obsługa protokołu CAN: tak
Obsługa protokołu Data-Highway: nie
Obsługa protokołu DeviceNet: tak
Obsługa protokołu DeviceNet Safety: nie
Obsługa protokołu EtherNet/IP: nie
Obsługa protokołu Foundation Fieldbus: nie
Obsługa protokołu INTERBUS: nie
Obsługa protokołu INTERBUS-Safety: nie
Obsługa protokołu LON: nie
Obsługa protokołu MODBUS: tak
Obsługa protokołu PROFIBUS: tak
Obsługa protokołu PROFINET CBA: nie
Obsługa protokołu PROFINET IO: nie
Obsługa protokołu PROFIsafe: nie
Obsługa protokołu SafetyBUS p: nie
Obsługa protokołu SERCOS: nie
Obsługa protokołu SUCONET: nie
Obsługa protokołu TCP/IP: nie
Rodzaj napięcia sterowania: AC
Rodzaj ochrony silnika: Wyzwalacz termiczno-magnetyczny
Rodzaj podłączenia styków głównych: Inne
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania: Nie dotyczy
Rodzaj układu rozruchowego: Inne
Rodzaj wyzwalacza zwarciowego: Bezzwłoczny
Stopień ochrony (IP): IP20
Typ koordynacji: 0
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego: 18 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego: 18 A
Z bezpiecznikiem: nie
Z funkcją zabezpieczającą przed zwarciami doziemnymi: tak
Z obsługą magistrali: nie
Z transformatorem: nie
Z wyzwalaczem zwarciowym: tak
Zabezpieczenie przeciążeniowe z kompensacją temperaturowa: tak
Zakres nastawy wyzwalacza przeciążeniowego: 0.35 ... 1.4 A
Znamionowa moc pracy dla AC-3, 230 V 3-fazowego: 0 kW
Znamionowa moc pracy dla AC-3, 400 V: 0.25 kW
Znamionowe napięcie sterowania Us dla AC 50 Hz: 24 ... 24 V
Znamionowe napięcie sterowania Us dla AC 60 Hz: 24 ... 24 V
Znamionowy prąd ciągły Iu: 1.4 A
Znamionowy prąd pracy dla AC-3, 400 V: 1.4 A
Znamionowy prąd pracy Ie: 1.4 A
Znamionowy warunkowy prąd zwarciowy Iq: 0 kA
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 480 Y/ 277 V: 0 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 600 Y/ 347 V: 0 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 230 V: 0 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 400 V: 0 A

Wymiary i waga dotyczące jednostki sprzedaży: 0 szt.

dł/szer/wys/waga:0,055 m / 0,085 m / 0,103 m / 0,138 kg
Kod celny:85363010
