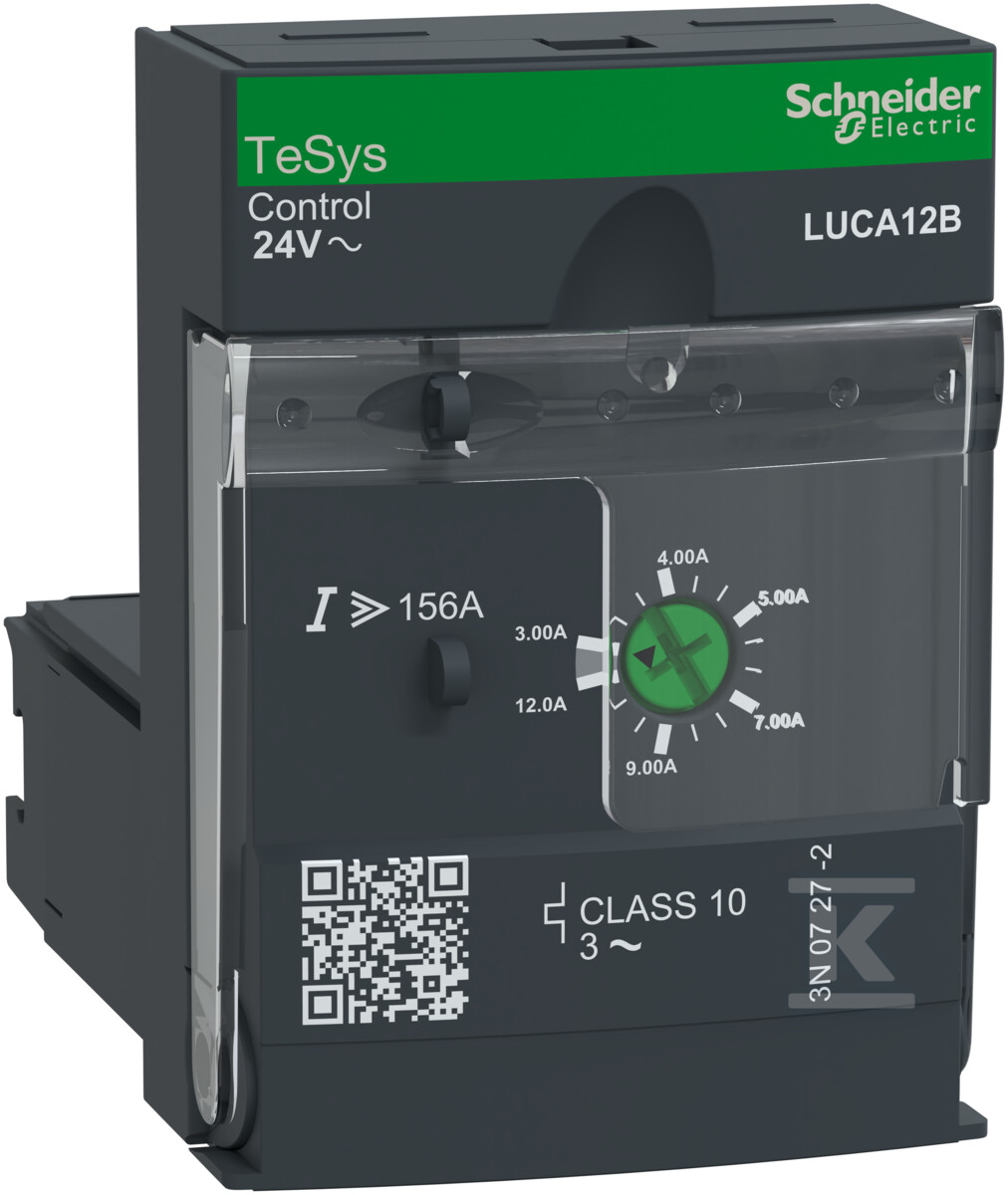

Moduł sterujący podstawowy klasa 10 3-12A 24VAC LUCA12B

Ochrona silników trójfazowych w kompaktowej obudowie

Moduł sterujący LUCA12B z rodziny TeSys U to podstawowe rozwiązanie zabezpieczające do starterów silnikowych - zapewnia ochronę termicznomagnetyczną przy przeciążeniach i zwarciach w układach trójfazowych. Urządzenie współpracuje z bazami mocy LUB12, LUB32 i LUB38 tworząc kompletny starter silnikowy.

Zakres regulacji prądu znamionowego 3-12 A pozwala dopasować zabezpieczenie do konkretnego silnika bez wymiany modułu - wystarczy ustawić wartość na pokrętle. Próg zadziałania przy przeciążeniu wynosi 14,2 × Ir (±20%), co oznacza szybką reakcję na przeciążenia przy jednoczesnym tolerowaniu krótkotrwałych skoków rozruchowych.

Klasa termiczna Class 10 (limit częstotliwości: 40…60 Hz) zapewnia kompensację temperaturową -25…70°C - to standard dla większości silników przemysłowych pracujących w normalnych warunkach rozruchowych.

Funkcje zabezpieczające i tryb pracy

Moduł realizuje cztery kluczowe funkcje ochronne:

• Zabezpieczenie przed przeciążeniem - wyzwalacz termiczny,
• Zabezpieczenie przed zwarciem - bezzwłoczny wyzwalacz magnetyczny,
• Ochrona przed utratą fazy i niezbalansowaniem - wykrywa asymetrię napięć mogącą uszkodzić uzwojenia,
• Ochrona przed zwarciami doziemnymi - wykrywa upływy na masę (zabezpieczenie urządzenia).

Resetowanie odbywa się manualnie.

Parametry pracy i montażu

Obudowa ma wymiary 45 × 66 × 60 mm i wagę 0,135 kg. Montaż typu plug-in na przedniej stronie bazy mocy umożliwia szybką wymianę bez demontażu połączeń siłowych.

Urządzenie obsługuje silniki trójfazowe chłodzone naturalnie (self-cooled) o mocach:

Napięcie zasilania	Moc maksymalna
690 V AC	do 9 kW
400-440 V AC	do 5,5 kW
500 V AC	do 5,5 kW

Sterowanie odbywa się przez napięcie 24 V AC (zaciski A1/A2 w bazie mocy), co pozwala na bezpieczne rozdzielnie sterowania niskim napięciem nawet w aplikacjach wymagających separacji SELV (400 V między obwodami sterowania a głównym).

Pobór prądu sterowania to około 70-90 mA (stan załączenia) lub do 220 mA przy załączaniu z większą bazą LUB32/LUB38. Czas reakcji wynosi około 35 ms na otwarcie i około 70 ms na zamknięcie.

Temperatura pracy -25…70°C oraz składowania -40…85°C pozwala na instalację zarówno w halach przemysłowych, jak i zewnętrznych szafach sterowniczych. Urządzenie pracuje na wysokości do 2000 m n.p.m. Stopień ochrony obudowy to IP20 na przednim panelu i IP40 w strefie połączeń zewnętrznych.

Normy i certyfikaty

Urządzenie spełnia wymagania:

• IEC/EN 60947-6-2 - normy europejskie,
• UL 508 (typ E) oraz CSA C22.2 No 14 - certyfikacja amerykańsko-kanadyjska,
• Napięcie izolacji znamionowej 690 V (IEC) lub 600 V (UL/CSA),
• Wytrzymałość udarowa 6 kV.

Dodatkowe certyfikaty: ATEX (strefy zagrożone wybuchem), marine (ABS, BV, DNV-GL, LROS) oraz CCC i EAC pozwalają na stosowanie globalne - od fabryk po jednostki pływające. Gwarancja producenta wynosi 18 miesięcy.
