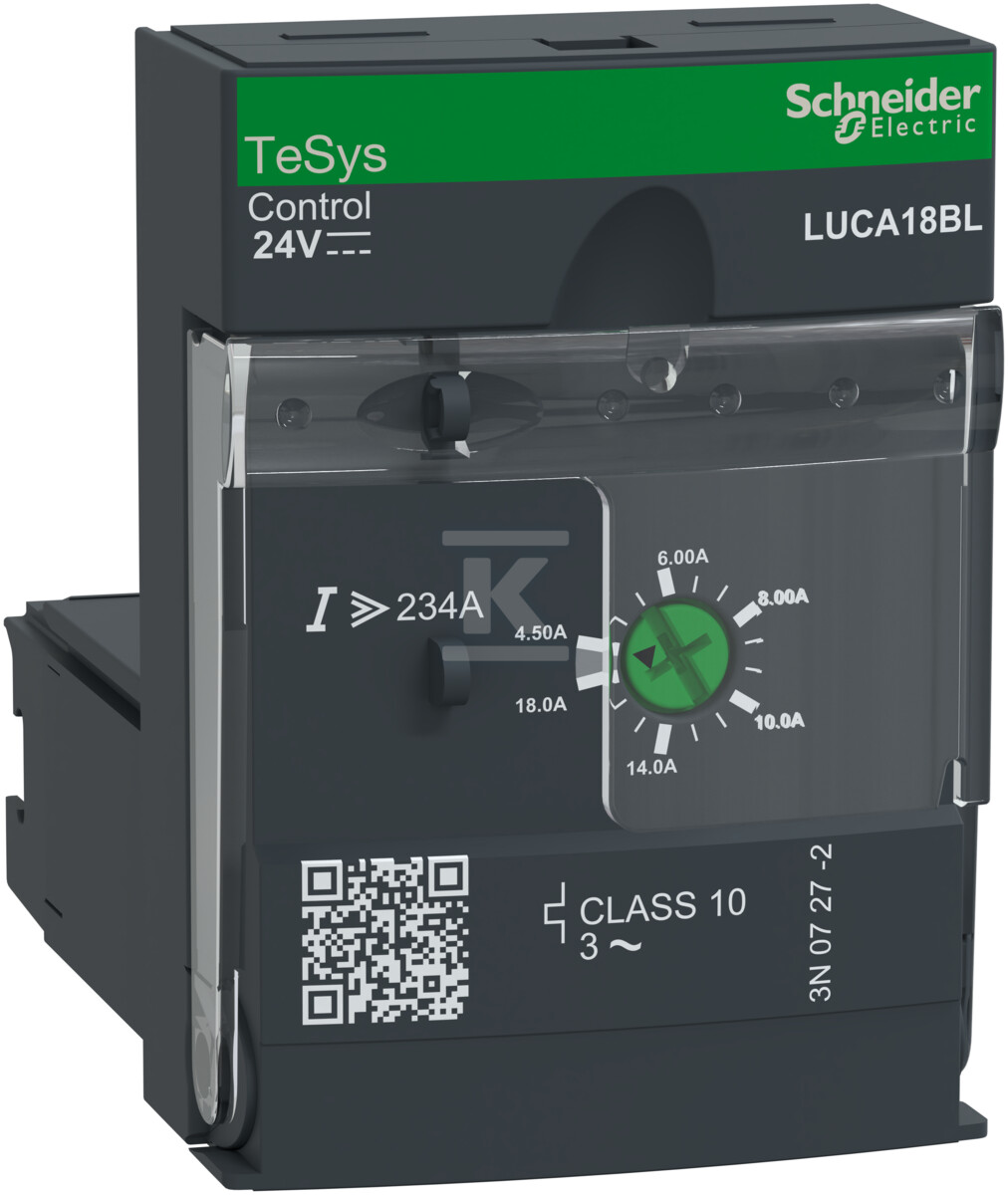

Moduł sterujący podstawowy klasa 10 4,5-18A 24VDC LUCA18BL

Moduł sterujący podstawowy klasa 10 - LUCA18BL
Moduł sterujący podstawowy klasa 10 - LUCA18BL
Moduł sterujący podstawowy klasa 10 - LUCA18BL
Moduł sterujący podstawowy klasa 10 - LUCA18BL
Moduł sterujący podstawowy klasa 10 - LUCA18BL
Moduł sterujący podstawowy klasa 10 - LUCA18BL
od 23 szt.523,94 zł
brutto / szt.
na zamówienie
Metody płatności
%
Korzyści dla firm
Marka Schneider Electric
Seria:TESYS U
Indeks Onninen:GAO166
Indeks producenta:LUCA18BL
EAN:3389110363852
Opakowania zbiorcze:23 szt.
Pobierz kartę

Moduł sterujący podstawowy klasa 10 4,5-18A 24VDC LUCA18BL - opis

Moduł sterujący podstawowy klasa 10 o zakresie nastawy wyzwalacza przeciążeniowego od 4,5 do 18A i napięciem zasilania 24VDC to niezbędny element w zaawansowanych systemach automatyki. Jego trzybiegunowa konstrukcja zapewnia równomierną kontrolę nad obwodami trójfazowymi, co jest kluczowe dla stabilnej pracy urządzeń elektrycznych.

Zastosowanie bezzwłocznego wyzwalacza zwarciowego z wartością końcową oraz początkową zakresu nastawczego wynoszącym aż 234 A gwarantuje natychmiastowe reagowanie na wszelkie niebezpieczne skoki prądowe. Dzięki temu moduł stanowi solidną barierę ochronną przed uszkodzeniami sprzętu spowodowanymi przez zwarcia.

Niezwykle istotnym aspektem jest możliwość precyzyjnego dostosowania parametrów pracy modułu dzięki szerokiemu zakresowi nastawy
Czytaj więcej

DANE TECHNICZNE

Do wyłączania awaryjnego: nie
Funkcja: Inne
Głębokość: 60 mm
Klasa wyzwalania: KLASA 10
Liczba biegunów: 3
Liczba pozycji sterowniczych: 0
Liczba styków pomocniczych rozwiernych: 0
Liczba styków pomocniczych zwiernych: 0
Liczba sygnalizatorów świetlnych: 0
Maksymalna temperatura otoczenia: 70 °C
Moc znamionowa, 460 V, 60 Hz, 3-fazowego: 0 kW
Moc znamionowa, 575 V, 60 Hz, 3-fazowego: 0 kW
Możliwość montażu na szynie: nie
Możliwość zewnętrznego kasowania: nie
Napięcie pracy dla AC 50 Hz: 690 ... 690 V
Napięcie pracy dla AC 60 Hz: 690 ... 690 V
Obsługa innych protokołów: tak
Obsługa protokołu ASI: tak
Obsługa protokołu AS-Interface Safety at Work: nie
Obsługa protokołu CAN: tak
Obsługa protokołu Data-Highway: nie
Obsługa protokołu DeviceNet: tak
Obsługa protokołu DeviceNet Safety: nie
Obsługa protokołu EtherNet/IP: nie
Obsługa protokołu Foundation Fieldbus: nie
Obsługa protokołu INTERBUS: nie
Obsługa protokołu INTERBUS-Safety: nie
Obsługa protokołu LON: nie
Obsługa protokołu MODBUS: tak
Obsługa protokołu PROFIBUS: tak
Obsługa protokołu PROFINET CBA: nie
Obsługa protokołu PROFINET IO: nie
Obsługa protokołu PROFIsafe: nie
Obsługa protokołu SafetyBUS p: nie
Obsługa protokołu SERCOS: nie
Obsługa protokołu SUCONET: nie
Obsługa protokołu TCP/IP: nie
Rodzaj napięcia sterowania: DC
Rodzaj napięcia zasilającego: DC
Rodzaj napięcia zasilania: AC
Rodzaj ochrony silnika: Wyzwalacz termiczno-magnetyczny
Rodzaj podłączenia styków głównych: Inne
Rodzaj układu rozruchowego: Inne
Rodzaj wyzwalacza zwarciowego: Bezzwłoczny
Stopień ochrony (IP): IP20
Szerokość: 45 mm
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego: 234 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego: 234 A
Wymagane zewnętrzne źródło zasilania: tak
Wysokość: 66 mm
Z bezpiecznikiem: nie
Z funkcją zabezpieczającą przed zwarciami doziemnymi: tak
Z obsługą magistrali: nie
Z transformatorem: nie
Z wyzwalaczem zwarciowym: tak
Zabezpieczenie przeciążeniowe z kompensacją temperaturowa: tak
Zakres nastawy wyzwalacza przeciążeniowego: 4.5 ... 18 A
Znamionowa moc pracy dla AC-3, 230 V 3-fazowego: 0 kW
Znamionowa moc pracy dla AC-3, 400 V: 7.5 kW
Znamionowe napięcie sterowania Us dla DC: 24 ... 24 V
Znamionowy prąd ciągły Iu: 18 A
Znamionowy prąd pracy dla AC-3, 400 V: 18 A
Znamionowy prąd pracy Ie: 18 A
Znamionowy warunkowy prąd zwarciowy Iq: 0 kA
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 480 Y/ 277 V: 0 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 600 Y/ 347 V: 0 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 230 V: 0 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 400 V: 0 A

Wymiary i waga dotyczące jednostki sprzedaży: 0 szt.

dł/szer/wys/waga:0,056 m / 0,085 m / 0,102 m / 0,137 kg
Kod celny:85363010

CERTYFIKATY I ATESTY

Inne
