Obudowa poliestrowa PLA IP65 1500 x 1250 x 420 mm NSYPLA15124G

Konstrukcja i materiały obudowy poliestrowej

Obudowa należy do serii Thalassa PLA (PanelSeT) i została wykonana z poliestru wzmocnionego włóknem szklanym (GRP) - tworzywo formowane na gorąco metodą kompresji zapewnia wysoką wytrzymałość mechaniczną przy stosunkowo niskiej masie własnej. Materiał jest samogasnący, co oznacza że przestaje się palić po usunięciu źródła ognia - obudowa wytrzymuje działanie wysokiej temperatury do 960°C według normy IEC 62208.

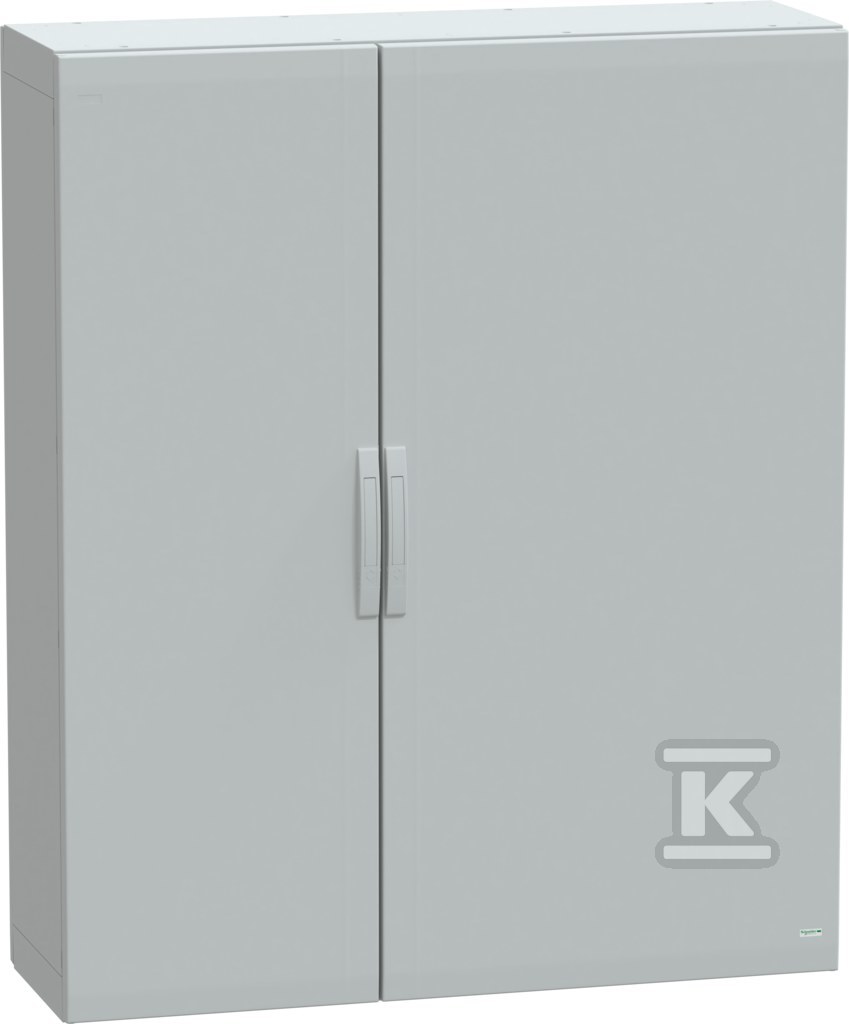

Konstrukcja składa się z dwóch części bocznych, dwóch pełnych drzwi przednich oraz dwóch paneli tylnych. Drzwi można otwierać zarówno z prawej, jak i lewej strony - kąt otwarcia wynosi do 120°. W standardzie zamontowana jest klamka z blokadą 5 mm z podwójnym prętem. W przypadku obudów o wysokości przekraczającej 1000 mm stosowany jest system ryglowania czteropunktowego, który znacząco poprawia szczelność i sztywność zamknięcia. Drzwi oraz panele tylne można demontować, co ułatwia transport oraz prace konserwacyjne i serwisowe.

Wykończenie powierzchni to stan surowy w kolorze szarym RAL 7035. Elementy obudowy są obrobione z obu stron i przewidziane do dalszej modyfikacji - mogą zawierać otwory na wkładki blokujące lub prowadzenie kabli.

Odporność na warunki środowiskowe i stopnie ochrony

Stopień ochrony IP65 według normy IEC 60529 oznacza całkowitą szczelność na pył oraz ochronę przed strumieniem wody kierowanym z dowolnego kierunku. Obudowa nadaje się więc do instalacji na zewnątrz budynków - producent zaleca dodatkowy daszek ochronny przy pełnej ekspozycji atmosferycznej.

Odporność mechaniczna na uderzenia wynosi IK10 (IEC 62262).

Zakres temperatur pracy mieści się między -35°C a +90°C, a dopuszczalna temperatura przechowywania wynosi od -50°C do +150°C.

Obudowa posiada izolację elektryczną klasy II - eliminuje to ryzyko porażenia przez metalowe elementy konstrukcyjne i umożliwia budowę całkowicie izolowanych rozwiązań instalacyjnych.

Zastosowania i kompatybilność

Dzięki odporności chemicznej (nie koroduje pod wpływem czynników atmosferycznych ani chemicznych), wytrzymałości mechanicznej IK10 i szczelności IP65 obudowa sprawdza się jako osłona urządzeń automatyki przemysłowej oraz systemów dystrybucji energii elektrycznej pracujących zarówno wewnątrz pomieszczeń, jak i na zewnątrz budynków. Certyfikat DNV Marine potwierdza przydatność w środowiskach morskich i nadbrzeżnych.

Obudowa jest przystosowana do montażu ściennego. Nie posiada płyty montażowej w zestawie - dostępne są jednak dedykowane ocynkowane płyty montażowe NSYPMM dopasowane wymiarami do danego modelu Thalassa PLA. Można także dokupić wkładki zamkowe (np. NSYIN405E1), wkładkę dwuprętową NSYINDB51 czy urządzenie do mocowania k?ódką NSYBCPLA dla dostosowania systemu zamykania do specyficznych wymagań bezpieczeństwa.

Normy, certyfikaty i dopuszczalne obciążenia

Obudowa spełnia wymagania normy IEC 62208 dotyczącej puszek i obudów niskonapięciowych. Posiada również certyfikaty UL/cUL listed potwierdzające zgodność ze standardami bezpieczeństwa elektrycznego UL 508A dla rozdzielnic przemysłowych oraz certyfikat DNV Marine Veritas umożliwiający wykorzystanie na jednostkach pływających.

Dopuszczalne obciążenia mechaniczne według IEC 62208:

Parametr	Wartość
Maksymalne obciążenie obudowy	3109 N
Maksymalne obciążenie drzwi	216 N
Maksymalne obciążenie płyty montażowej	2059 N

Stopień ochrony NEMA wynosi 13, co potwierdza szczelność przy opyleniu i ochlapaniu wodą - klasyfikacja pokrywa się z IP65 w zakresie pyłoszczelności.
