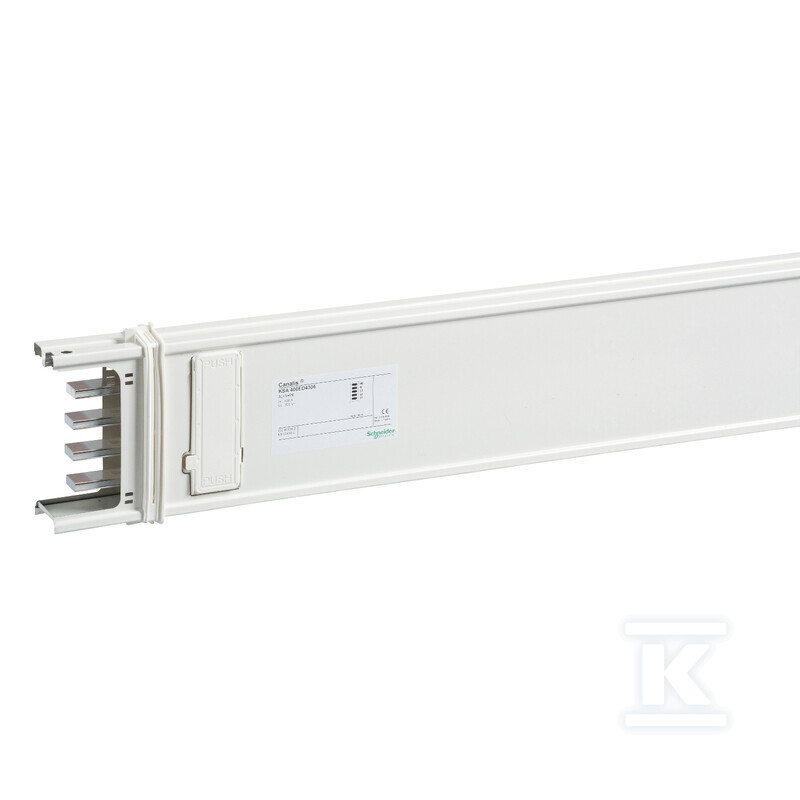

Odcinek prosty magistrali szynoprzewodowej Canalis KSA, 250 A, 5 m, 10 punktów odpływu KSA250ED45010

Element dystrybucyjny do systemów szynoprzewodowych średniej mocy

Szynoprzewód dystrybucyjny o prądzie znamionowym 250 A to podstawowy element konstrukcyjny systemu rozdziału mocy w obiektach przemysłowych, handlowych i użyteczności publicznej. Pięciometrowy odcinek prosty wyposażony w 10 punktów odpływu pozwala na efektywne rozprowadzenie energii elektrycznej wzdłuż całej trasy - to średnio dwa punkty poboru na każdy metr bieżący instalacji.

Obudowa wykonana z aluminium zapewnia doskonałe odprowadzanie ciepła generowanego podczas przesyłu dużych mocy. Szyna pracuje w konfiguracji 3L + N + PE (pięć biegunów), obsługując napięcia w zakresie 230-690 V AC, co czyni ją kompatybilną zarówno z instalacjami jednofazowymi, jak i trójfazowymi - typowymi w większości obiektów przemysłowych.

Konstrukcja i parametry eksploatacyjne

Wymiary gabarytowe 54 × 146 × 5000 mm (szerokość × wysokość × długość) determinują sposób prowadzenia trasy kablowej - najczęściej pod sufitem hal lub wzdłuż ścian działowych. Stopień ochrony IP55 oznacza pyłoszczelność oraz ochronę przed strugą wody laną z dowolnego kierunku, dlatego element sprawdza się w pomieszczeniach zapylonych, wilgotnych lub narażonych na zachlapania - np. przy myciu posadzek.

Produkt spełnia normę IEC 61439-6 (wcześniej IEC 60439-2), która definiuje wymagania konstrukcyjne i badania dla prefabrykowanych kanałów szynowych. Wytrzymałość zwarciowa wynosi 10 kA (prąd skuteczny) oraz 28 kA (prąd szczytowy), co gwarantuje bezpieczeństwo instalacji nawet przy awaryjnych stanach sieci.

Montaż odbywa się za pomocą śrub - producent przewiduje opcjonalne zawiesia mocowane osobno. Każdy element dostarczany jest z fabrycznie zamontowanym łącznikiem, który zapewnia ciągłość elektryczną i mechaniczną między sąsiednimi odcinkami.

Zastosowanie i kompatybilność systemu

Canalis KS to linia produktowa dedykowana rozdziałowi mocy w zakresie 100-1000 A. Pięciometrowe elementy proste stanowią główną część trasy dystrybucyjnej - tzw. „kręgosłup" instalacji - do którego przyłączane są:

• skrzynki odpływowe - umożliwiające podłączenie urządzeń odbiorczych,
• elementy zasilające - zasilające całą linię,
• kolana i trójniki - pozwalające na zmianę kierunku trasy lub tworzenie rozgałęzień,
• bloki łączące elektryczne i mechaniczne - wzmacniające połączenia na długich ciągach.

Typowe miejsca instalacji to hale produkcyjne, magazyny logistyczne, centra handlowe, obiekty data center oraz szpitale i uczelnie - wszędzie tam, gdzie występuje zapotrzebowanie na dużą liczbę punktów zasilania rozmieszczonych wzdłuż trasy dystrybucyjnej.

System pozwala na rozbudowę bez konieczności wyłączenia zasilania - montaż pod napięciem umożliwia dodawanie nowych punktów poboru bez przestojów technologicznych.

Warunki pracy i trwałość

Obudowa malowana proszkowo w kolorze białym RAL 9001 zapewnia estetyczny wygląd widocznych instalacji - np. w strefach handlowych lub biurowych częściach obiektów przemysłowych.

Produkt jest objęty programem Green Premium, co oznacza zgodność z dyrektywami RoHS i REACH oraz dostępność pełnej dokumentacji środowiskowej producenta.

Element jest przeznaczony do stosowania jako część kompletnego systemu Canalis KS - samodzielnie nie realizuje funkcji zasilających ani rozdzielczych bez dodatkowych komponentów systemu (zasilaczy, osprzętu odpływowego).
