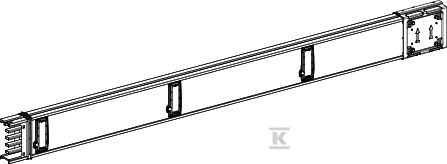

Odcinek prosty magistrali szynoprzewodowej Canalis KSA, 400 A, 5 m, 10 punktów odpływu KSA400ED45010

Dystrybucja mocy w instalacjach przemysłowych i komercyjnych

Szynoprzewód dystrybucyjny z serii Canalis KSA to element systemu rozdziału energii elektrycznej przeznaczony do poziomego prowadzenia linii zasilających. Konstrukcja oparta na aluminiowych przewodnikach umożliwia przesyłanie prądu znamionowego 400 A przy napięciu roboczym mieszczącym się w zakresie 230-690 V. Pięciobiegunowa konfiguracja 3L + N + PE zapewnia pełne zabezpieczenie instalacji - osobna żyła neutralna i dedykowane przyłącze uziemiające eliminują ryzyko asymetrii obciążenia.

Na całej długości 5 metrów rozmieszczono 10 punktów odpływowych w rozstawie co 1000 mm. Takie rozwiązanie pozwala na elastyczne podłączanie odbiorników na całej trasie magistrali bez konieczności stosowania dodatkowych rozdzielnic pośrednich - instalator może wyprowadzić zasilanie dokładnie tam, gdzie jest potrzebne.

Parametry elektryczne i wytrzymałość

Znamionowy prąd ciągły 400 A przy temperaturze otoczenia 35°C gwarantuje stabilną pracę nawet przy pełnym obciążeniu. Producent przewidział jednak możliwość pracy w wyższych temperaturach - przy 55°C stosuje się współczynnik deratingowy, co oznacza konieczność redukcji obciążalności prądowej (szczegóły w dokumentacji technicznej).

Istotne są parametry zwarciowe:

• wytrzymałość zwarciowa krótkotrwała (Icw) wynosi 18,8 kA,
• szczytowa zdolność wytrzymania prądu (Ipk) osiąga 49,2 kA.

Te wartości określają, jak element zachowa się podczas awarii - szynoprzewód musi przetrwać siły elektrodynamiczne generowane przez prąd zwarciowy bez trwałego odkształcenia czy utraty ciągłości styków.

Napięcie probiercze udarowe 8 kV oraz napięcie izolacji znamionowej 690 V potwierdzają klasę izolacji umożliwiającą pracę w sieciach średnich napięć (do określonych granic). Minimalny spadek napięcia - poniżej 0,022 V przy obciążeniu 1 A na odcinku 100 m - świadczy o niskich stratach transmisyjnych, co ma znaczenie przy długich trasach zasilających.

Połączenia elektryczne realizowane są przez smarowane styki ślizgowe, które zapewniają stabilny kontakt galwaniczny nawet przy termicznych zmianach wymiarów szyn.

Konstrukcja mechaniczna i warunki pracy

Obudowa o wymiarach 54 × 146 mm (szerokość × wysokość) mieści cztery bieguny robocze plus żyłę ochronną. Masa własna wynosząca 32,85 kg czyni z tego odcinka element stosunkowo lekki jak na szynoprzewód tej klasy prądowej - aluminium zamiast miedzi znacząco redukuje wagę całej konstrukcji.

Montaż odbywa się w pozycji poziomej za pomocą śrub - producent dostarcza wszystkie komponenty toru (takie jak złącza) fabrycznie zamontowane lub dołączone do zestawu. Neutralny punkt umieszczony jest u góry profilu, co ułatwia prowadzenie przewodów w standardowych trasach kablowych.

Stopień ochrony obudowy to IP55, co oznacza pyłoszczelność oraz ochronę przed strumieniem wody z dowolnego kierunku. Dopełnieniem jest klasa odporności mechanicznej IK08, określająca odporność na uderzenia zgodną z normą IEC 62262 - wystarczającą do zabezpieczenia przed typowymi uszkodzeniami instalacyjnymi.

Promieniowane pole magnetyczne na poziomie 1 µT pozostaje znacznie poniżej granic bezpieczeństwa dla osób pracujących w pobliżu szynoprzewodów.

Normy i zgodność środowiskowa

Produkt spełnia wymagania norm:

• IEC 61439-1 - badania typowe rozdzielnic i urządzeń sterowniczych,
• IEC 61439-6 - szczegółowe wymagania dla szynoprzewodów (busbar trunking systems).

Zgodność z dyrektywą RoHS, brak substancji SVHC oraz konstrukcja wolna od halogenu potwierdzają podejście producenta do minimalizacji wpływu na środowisko. Opakowanie wykonane z tektury pochodzącej z recyklingu dopełnia profil ekologiczny produktu.

Gwarancja producenta wynosi 18 miesięcy, a cały system Canalis KSA jest ze sobą kompatybilny - kolejne odcinki proste, kolana czy skrzynki odpływowe można swobodnie zestawiać, tworząc dowolną konfigurację trasy zasilającej.
