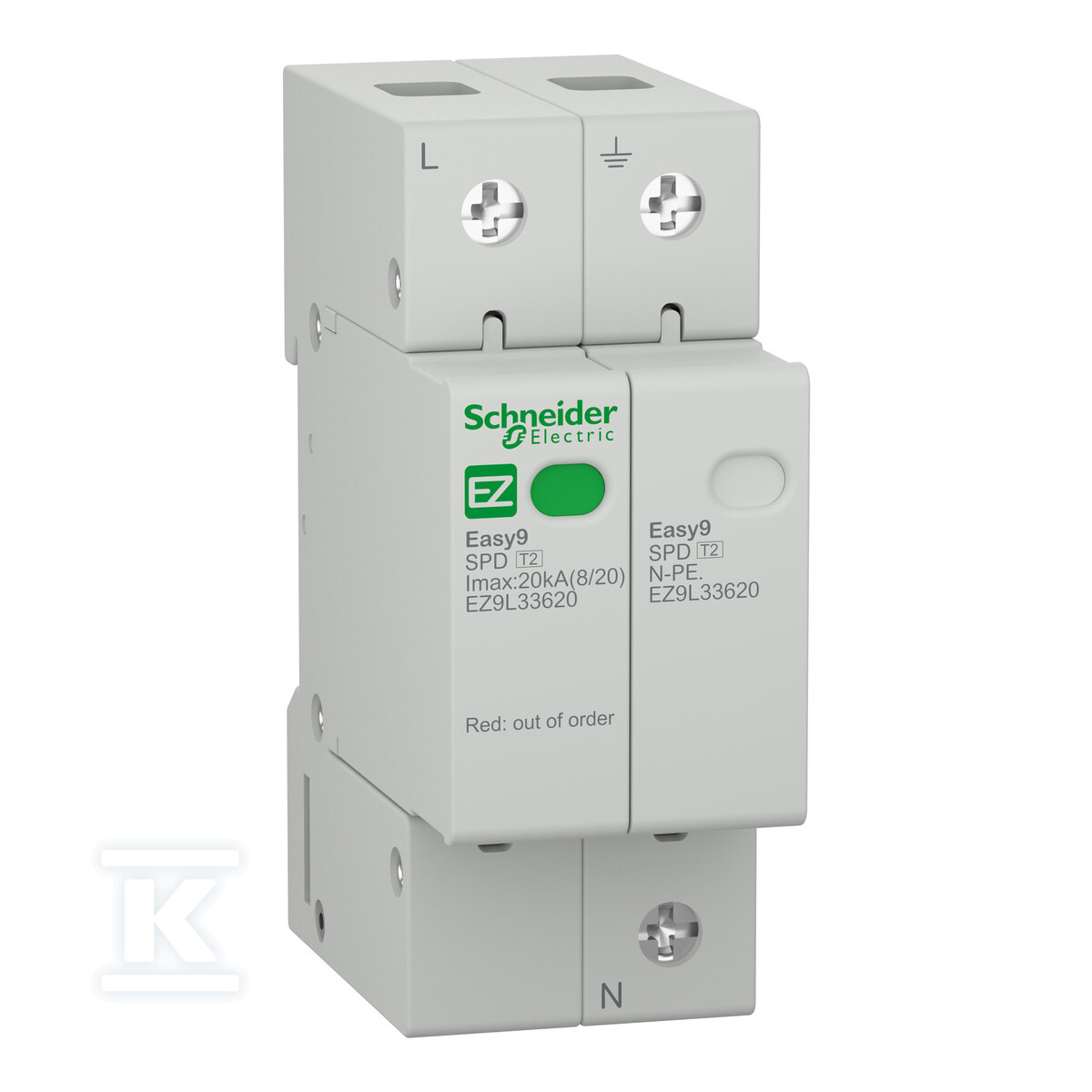

Ogranicznik przepięć Easy9 Pro EZ9L20-T2-1N 1N-biegunowy Typ2 20 kA EZ9L33620

Ochrona instalacji jednofazowych przed przepięciami klasy Type 2

Ogranicznik z serii Easy9 Pro przeznaczony jest do ochrony obwodów 230 V AC przed skutkami przepięć pochodzących z sieci. Dzięki maksymalnej wartości prądu wyładowczego Imax 20 kA urządzenie sprawdza się w zastosowaniach o średnim poziomie ryzyka, gdzie wymagana jest skuteczna ochrona urządzeń elektronicznych, RTV, AGD i systemów sterowania. Znamionowy prąd wyładowczy In 10 kA w kształcie fali 8/20 µs zapewnia powtarzalną pracę przy typowych impulsach, a maksymalny poziom ochrony Up poniżej 1,3 kV ogranicza napięcie docierające do chronionego obwodu.

Technologia MOV + GDT łączy zalety warystora tlenku metalu i iskiernika gazowego, co przekłada się na szybką reakcję ⇐ 25 ns i stabilną charakterystykę w czasie. Maksymalne ciągłe napięcie robocze Uc 275 V AC pozwala na pracę w sieciach 230 V z zapasem na wahania napięcia. Urządzenie nie posiada zintegrowanego zabezpieczenia przeciwzwarciowego ani styku do zdalnej sygnalizacji, sygnalizacja zadziałania jest optyczna w postaci flagi zielono-czerwonej widocznej na froncie.

Montaż modułowy i kompatybilność sieciowa

Montaż odbywa się na szynie DIN TH-35 mm w rozdzielnicach modułowych, w pozycji pionowej. Szerokość 4 modułów o podziałce 9 mm, czyli 36 mm, wysokość 90 mm i głębokość 66,2 mm pozwalają na zabudowę w standardowych obudowach. Połączenia wykonane są zaciskami tunelowymi na przewody sztywne i elastyczne 5…35 mm2, moment dokręcania 3,5 N·m. Kolor obudowy szary RAL 7035.

Ogranicznik współpracuje z systemami uziemienia TT i TN-S. Zalecane jest łączenie z wyłącznikiem nadprądowym 25 A o charakterystyce wyzwalania C, który zabezpiecza przewód zasilający ogranicznika przed skutkami zwarcia. Brak zintegrowanego dobezpieczenia wymaga takiego doboru zabezpieczenia w torze zasilającym.

Warunki pracy, sygnalizacja i normy

Stopień ochrony po zamontowaniu w obudowie modułowej to IP40 zgodnie z IEC 60529, na zaciskach IP20. Zakres temperatury pracy od -5°C do 60°C i przechowywania od -5°C do 70°C umożliwia instalację w typowych pomieszczeniach technicznych i rozdzielniach bez klimatyzacji. Wilgotność względna pracy 5…90 % i wysokość montażu do 2000 m n.p.m. są zgodne z warunkami instalacji niskonapięciowych.

Produkt spełnia wymagania normy IEC 61643-11 dla ograniczników przepięć klasy Type 2. Sygnalizacja optyczna pozwala instalatorowi szybko ocenić stan elementu bez demontażu, a użytkownikowi końcowemu daje informację o konieczności serwisu. Brak prądu upływu i brak sygnalizacji zdalnej upraszcza okablowanie w małych rozdzielnicach mieszkaniowych i usługowych.

Zastosowanie w praktyce

Rozwiązanie jest przeznaczone do ochrony obwodów końcowych w instalacjach jednorodzinnych, biurowych i małych obiektów usługowych, gdzie wymagana jest ochrona przed przepięciami atmosferycznymi i łączeniowymi. Dzięki klasie Type 2 ogranicznik pełni rolę ochrony drugiego stopnia, najlepiej w połączeniu z ogranicznikiem klasy Type 1 na wejściu obiektu. Kompaktowe wymiary i montaż zatrzaskowy przyspieszają instalację, a czytelna sygnalizacja ułatwia okresowe przeglądy.
