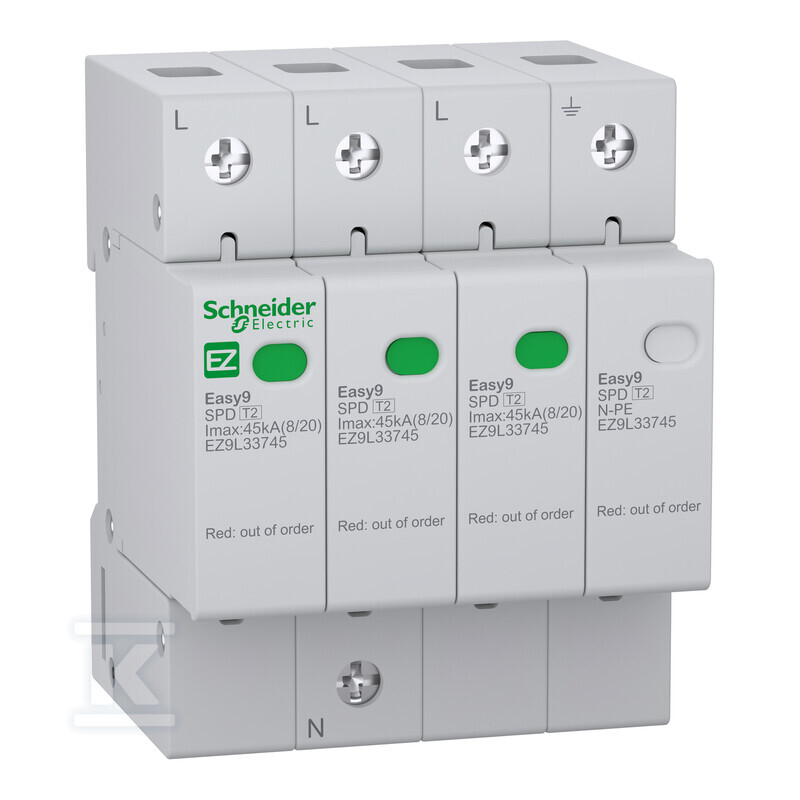

Ogranicznik przepięć Easy9 Pro EZ9L45-T2-3N 3N-biegunowy Typ2 45 kA EZ9L33745

Ochrona instalacji trójfazowych przed przepięciami typu 2

Ogranicznik z serii Easy9 Pro przeznaczony jest do ochrony rozdzielnic modułowych w sieciach trójfazowych 400 V AC przed skutkami wyładowań atmosferycznych i przepięć łączeniowych. Konstrukcja 3P+N zapewnia jednoczesną ochronę przewodów fazowych L-N oraz przewodu neutralnego względem uziemienia N-PE. Dzięki klasie Typ 2 nadaje się do instalacji na poziomie podrozdzielni, gdzie wymagana jest ochrona urządzeń elektronicznych i IT przed pozostałością przepięcia po zabezpieczeniu głównym.

Urządzenie pracuje z maksymalnym ciągłym napięciem roboczym 275 V AC i znamionowym napięciem sieci 400 V AC. Znamionowy prąd wyładowczy wynosi 20 kA przy krzywej 8/20 µs, a maksymalny prąd wyładowczy 45 kA pozwala na zastosowanie w miejscach o średnim poziomie ryzyka. Poziom ochrony napięciowej 1,5 kV zarówno w układzie L-N, jak i N-PE ogranicza amplitudę przepięcia docierającego do chronionego obwodu.

Montaż na szynie DIN i sygnalizacja stanu

Montaż odbywa się na szynie DIN TH-35 mm w sposób zatrzaskowy. Rozmiar 4 moduły odpowiada szerokości ok. 72 mm przy głębokości ok. 66,2 mm i wysokości ok. 90 mm, co ułatwia zabudowę w standardowych obudowach modułowych. Zaciski tunelowe przyjmują przewody jedno- i wielodrutowe oraz elastyczne o przekroju do 35 mm2, z momentem dokręcania 3,5 N·m.

Stan pracy sygnalizowany jest optycznie na froncie urządzenia. Zmiana koloru wskaźnika z zielonego na czerwony informuje instalatora o zadziałaniu i konieczności wymiany wkładki. Ogranicznik nie posiada styku do zdalnej sygnalizacji ani zintegrowanego dobezpieczenia przeciwzwarciowego, dlatego wymaga współpracy z zewnętrznym wyłącznikiem nadprądowym.

Parametry elektryczne i kompatybilność sieci

Urządzenie jest przeznaczone do sieci z uziemieniem TN-S oraz TT. Nie jest przystosowane do układów IT, TN, TN-C, TN-C-S ani do sieci DC. Technologia MOV + GDT zapewnia czas reakcji ? 25 ns, co ogranicza narastanie przepięcia w pierwszych mikrosekundach.

W praktyce ogranicznik łączy się z wyłącznikiem nadprądowym o prądzie znamionowym 50 A i charakterystyce wyzwalania typu C, co zapewnia selektywność i odłączenie w przypadku uszkodzenia wkładki.

Warunki pracy i normy

Zakres temperatury pracy to -5 °C do 60 °C, a przechowywania -5 °C do 70 °C. Stopień ochrony obudowy to IP20 na zaciskach, a po zamontowaniu w obudowie modułowej zgodnie z IEC 60529 osiąga się IP40. Wilgotność względna pracy 5…90 % oraz wysokość instalacji do 2000 m n.p.m. pokrywają typowe warunki rozdzielnic wewnętrznych.

Produkt spełnia wymagania normy IEC 61643-11 dla ograniczników przepięć klasy Typ 2. Zgodność z tą normą oznacza określoną wytrzymałość na impulsy udarowe i powtarzalność parametrów ochrony w cyklu pracy.
