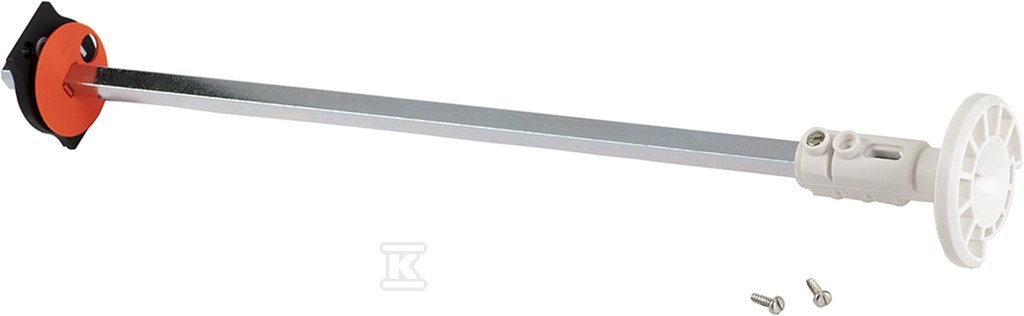

Przedłużka napędu rozłącznika TeSys VARIO dla V3-V6 VZ31

Sterowanie rozłącznikiem TeSys Vario z poziomu drzwi szafy

Przedłużenie napędu umożliwia obsługę korpusu rozłącznika TeSys Vario umieszczonego z tyłu obudowy przy użyciu uchwytu zamontowanego na drzwiach. Rozwiązanie przenosi ruch z tylnej części szafy na front, bez konieczności otwierania obudowy czy sięgania do głębokiego wnętrza. Dzięki temu instalator zachowuje dostęp do funkcji załącz/wyłącz w standardowej pozycji pracy, a użytkownik końcowy operuje rozłącznikiem w sposób intuicyjny i bezpieczny.

• kompatybilność z korpusami V3, V4, V5 i V6 z rodziny TeSys Vario
• możliwość pracy z uchwytem drzwiowym przy zachowaniu funkcji blokady drzwiowej
• konstrukcja przeznaczona do montażu panelowego w rozdzielnicach i szafach sterowniczych

Zasięg i kompatybilność montażowa

Wał o długości 400 mm i przekroju 8 mm × 8 mm zapewnia przeniesienie napędu na dystans typowy dla głębokich obudów. Dla rozłączników V3-V4 dopuszczalna odległość między tyłem obudowy a drzwiami wynosi 400-420 mm, a dla V5-V6 430-450 mm. Taki zakres pokrywa większość standardowych szaf przemysłowych, w których korpus rozłącznika montowany jest z tyłu, a obsługa ma odbywać się od frontu.

Mechaniczne sprzężenie z uchwytem drzwiowym pozwala na zablokowanie dostępu do napędu po zamknięciu szafy. Rozwiązanie sprawdza się w rozdzielnicach, centrach sterowania silnikami i szafach automatyki, gdzie liczy się uporządkowany układ przewodów i zachowanie ergonomii obsługi.

Budowa i warunki pracy

Przedłużka waży 215 g, co ułatwia montaż bez dodatkowego obciążenia drzwi. Wykonanie z kompozytu metalowo-plastikowego zapewnia sztywność przekładni przy zachowaniu odporności na typowe oddziaływania w szafie rozdzielczej. Średnica wału 8 mm odpowiada standardowi napędu TeSys Vario, co eliminuje potrzebę adapterów.

W opakowaniu jednostkowym znajduje się jeden element, co upraszcza kompletację na etapie budowy rozdzielnicy.

Zgodność środowiskowa i logistyka

Przedłużka spełnia wymagania programu Green Premium Schneider Electric, w tym zgodność z dyrektywami RoHS i REACh. Deklarowany całkowity ślad węglowy w cyklu życia wynosi 31 kg CO2 eq.

Opakowanie wykonane jest z tektury z recyklingu, której udział wynosi minimum 70 % - w USA minimum 50 % do wyczerpania zapasów. Dane te pozwalają na planowanie logistyki z uwzględnieniem sortowania odpadów opakowaniowych.
