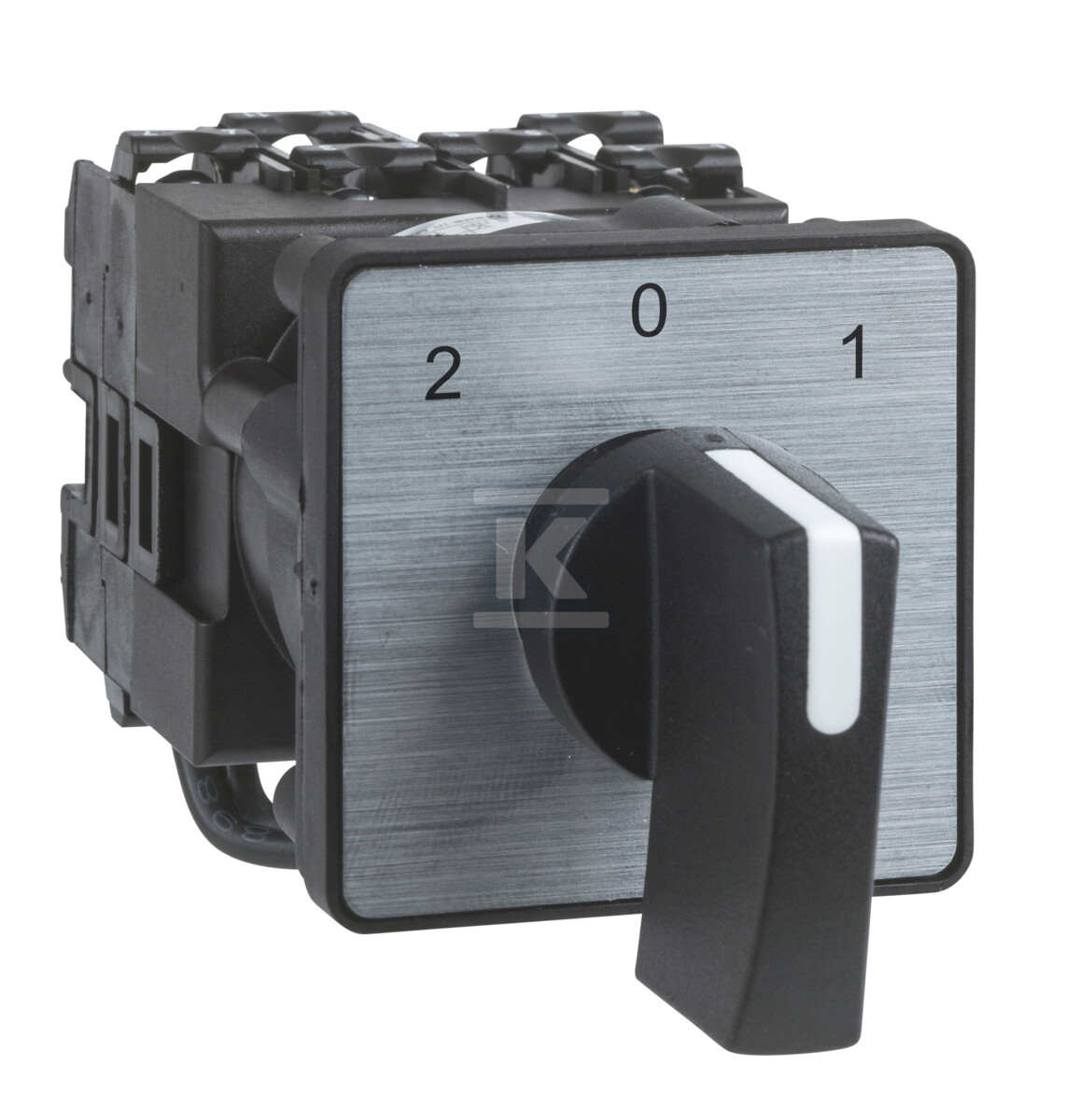

Przełącznik krzywkowy krokowy - 2-bieg. - 45° - 12 A - mocowany śrubą K1F013QLH

Dwubiegunowy przełącznik krzywkowy do instalacji przemysłowych

Przełącznik krzywkowy krokowy z serii Harmony K umożliwia rozbudowę instalacji elektrycznej o funkcję wyboru między trzema poziomami - odpowiedni do zastosowań wymagających płynnej regulacji w układach sterowania maszynami przemysłowymi i urządzeniami produkcyjnymi.

Urządzenie pracuje w trybie skokowym z kątem przełączania 45°, oferując cztery pozycje robocze w kierunku prawym: 0° - 45° - 90° - 135°. Pozycja zerowa (wyłącznik) zapewnia bezpieczne odcięcie obwodu.

Znamionowy prąd ciągły wynoszący 12 A oraz moc znamionowa 1,5 kW przy napięciu AC-3/400 V pozwalają na bezpośrednie sterowanie prostymi maszynami bez konieczności stosowania dodatkowych przekaźników pośredniczących. Konstrukcja dwubiegunowa (2P) umożliwia jednoczesne odłączanie obu przewodów fazowych.

Obudowa z tworzywa sztucznego o wymiarach 45 × 45 mm mieści się w standardowych otworach montażowych dzięki systemowi wielopunktowego mocowania Multifixing - instalacja jest szybka i nie wymaga specjalistycznych narzędzi.

Czarna rączka obrotowa o długości 35 mm zapewnia wygodną obsługę, a metalowa tabliczka z oznaczeniami 0 - 1 - 2 - 3 gwarantuje czytelność ustawienia.

Trwałość i warunki pracy

Trwałość mechaniczna na poziomie 1 miliona cykli oraz trwałość elektryczna 500 tysięcy cykli (AC-3/AC-23) świadczą o konstrukcji przystosowanej do intensywnej eksploatacji w warunkach przemysłowych - hal produkcyjnych, warsztatów i stacji rozdzielczych.

Zakres temperatur pracy od -25°C do +55°C oraz temperatura składowania od -40°C do +70°C pozwalają na stosowanie zarówno w ogrzewanych halach, jak i w nieogrzewanych magazynach czy zewnętrznych szafach sterowniczych. Odporność na wstrząsy (30 gn) i wibracje (5 gn przy częstotliwościach od 10 do 150 Hz) zgodna z normami IEC zapewnia stabilność działania nawet przy silnych drganiach mechanicznych.

Stopień ochrony IP40 według norm NF C 20-010 oraz IEC529 chroni przed dostępem palcami i obcymi ciałami stałymi o średnicy powyżej 1 mm - wystarczająco do zastosowań wewnętrznych w suchych pomieszczeniach technicznych.

Parametry elektryczne i bezpieczeństwo

Napięcie izolacji 690 V przy stopniu zanieczyszczenia trzeciego (norma IEC60947-1) umożliwia integrację z rozbudowanymi instalacjami przemysłowymi wysokiego napięcia roboczego. Znamionowe napięcie udarowe wynosi 6 kV, a w funkcji izolacyjnej - 4 kV.

Styki pracują w trybie wolnozwłocznym (slow-break) z wymuszonym otwarciem potwierdzonym certyfikatem pozytywnego otwarcia - gwarantuje to rozłączenie obwodu nawet przy zablokowanym mechanizmie.

Zabezpieczenie zwarciowe realizowane jest bezpiecznikiem topikowym 16 A typu gG, który jednocześnie chroni styki przełącznika przed prądami udarowymi dochodzącymi do 10 kA.

Połączenia elektryczne wykonano jako zaciski śrubowe uwięzione - kable jednodrutowe do przekroju 1 × 2,5 mm2 oraz linki giętkie do 2 × 1,5 mm2. Zaciski są samoblokujące, co eliminuje ryzyko poluzowania przewodów podczas eksploatacji.

Normy i certyfikaty

Produkt spełnia wymagania norm europejskich i międzynarodowych:

Norma	Zakres
EN / IEC 60947-3	Obwody główne mocy
EN / IEC 60947-5-1	Obwody sterownicze
CENELEC EN 50013	Oznaczenia terminali

Certyfikaty użytkowe CSA (Ameryka Północna) oraz UL potwierdzają zgodność z rynkami amerykańskim i kanadyjskim - istotne przy eksporcie maszyn wyposażonych w ten przełącznik.

Klasa ochrony przed porażeniem II według norm IEC536 i NF C20-030 oznacza izolację podstawową - obudowa nie wymaga uziemiania, co upraszcza instalację.
