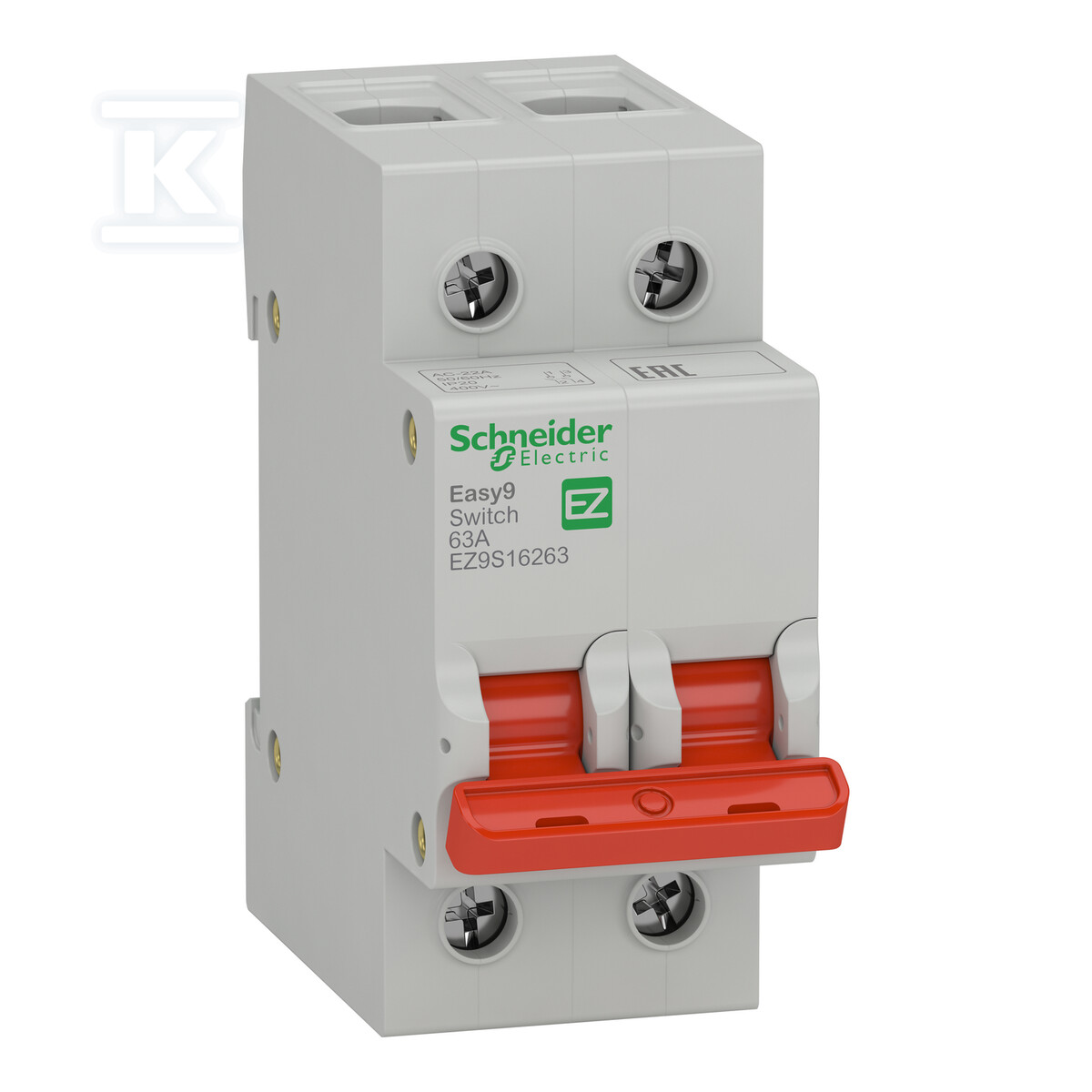

Rozłącznik izolacyjny Easy9 Pro, EZ9S-63-2 63A 2-biegunowy EZ9S16263

Modułowy rozłącznik izolacyjny 2-biegunowy 63 A 400 V do rozdzielnic Easy9

Rozłącznik izolacyjny z serii Easy9 przeznaczony jest do sterowania obwodami pod obciążeniem oraz do pewnego odłączania obwodów elektrycznych już zabezpieczonych przed przeciążeniem i zwarciem. Dwubiegunowa konstrukcja 63 A przy 400 V AC 50/60 Hz zapewnia pełne odłączenie w instalacjach modułowych, a wyraźny wskaźnik położenia styków ON/OFF pozwala potwierdzić stan rozłączenia zgodnie z wymaganiami izolacji przemysłowej wg IEC 60947-3. Manualna dźwignia O-I na froncie umożliwia szybkie i czytelne załączenie i wyłączenie bez narzędzi.

Montaż i wykonanie

Urządzenie montuje się zatrzaskowo na szynie DIN 35 mm w pozycji dowolnej. Szerokość odpowiada 4 modułom 9 mm, co w praktyce daje 36 mm szerokości przy wysokości 81 mm i głębokości 66,5 mm. Obudowa w kolorze jasnoszarym RAL 7035 pasuje do estetyki rozdzielnic Easy9. Złącza tunelowe przyjmują przewody sztywne 1…35 mm2 oraz giętkie 1…25 mm2, a zalecany moment dokręcania to 3,5 N·m. Stopień ochrony w stanie wolnym to IP20 wg IEC 60529, po zabudowie w obudowie modułowej osiąga IP40. Zakres temperatur pracy -5 °C do 55 °C i przechowywania -5 °C do 70 °C oraz tropicalizacja 2 pozwalają na stabilną pracę w typowych warunkach rozdzielnicowych.

Trwałość i parametry elektryczne

Rozłącznik pracuje w kategorii użytkowania AC-22A przy znamionowym napięciu roboczym Ue 400 V AC 50/60 Hz. Znamionowe napięcie izolacji Ui wynosi 500 V AC, a wytrzymywane napięcie udarowe Uimp to 4 kV. Trwałość mechaniczna sięga 8500 cykli, a elektryczna do 1500 cykli, co przekłada się na długą żywotność w aplikacjach rozłączania. Wskaźnik położenia styków jest widoczny z przodu, a typowa sygnalizacja ON/OFF ułatwia kontrolę stanu instalacji przez instalatora i użytkownika końcowego.

Zastosowanie i bezpieczeństwo izolacji

Produkt służy do otwierania i zamykania obwodów pod obciążeniem oraz do izolacji obwodów już zabezpieczonych przed przeciążeniem i zwarciem. Dzięki pełnej widoczności przerwy stykowej spełnia kryteria przydatności do izolacji wg IEC 60947-3 i BS EN 60947-3, z certyfikacją CE. Dwubiegunowe wykonanie pozwala odłączyć jednocześnie dwa przewody, co jest przydatne w sieciach 230/400 V. Rozwiązanie sprawdza się w rozdzielnicach mieszkaniowych, usługowych i lekkiej automatyki przemysłowej, gdzie wymagane jest pewne i szybkie odłączenie energii przy zachowaniu kompaktowych wymiarów modułowych.
