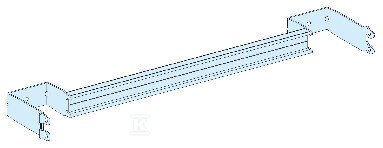

Szyna do aparatu modułowego do Rozdzielnic PrismaSet LVS03401

Kompatybilność z rozdzielnicami PrismaSeT

Szyna LVS03401 to metalowa szyna TH35 przeznaczona do montażu aparatów modułowych w rozdzielnicach serii PrismaSeT P - zarówno w obudowach naściennych, jak i wolnostojących. Wymiary 592 × 43 × 126 mm pozwalają na instalację w szafach o szerokości 650 mm i głębokości 400 mm, co odpowiada standardowym rozdzielnikom z tej rodziny. Konstrukcja przewidziana jest na 48 modułów (moduł jednostkowy = 9 mm), co daje dużą gęstość upakowania przy zachowaniu wygodnego dostępu do każdego aparatu.

Szyna obsługuje szeroką gamę urządzeń Schneider Electric: wyłączniki nadprądowe Acti9 C120/iC120, rozłączniki Compact INS40-INS160, wyłączniki silnikowe TeSys GV2LE/GV2ME/GV2RTn, moduły pomiarowe Vigilohm IM9/IM10/IM20, aparaty różnicowoprądowe Vigirex RH10/RH21/RH99/RH197M, a także obudowy wielomodułowe z serii Multi9 i NG125. Dzięki temu jedna szyna może pomieścić kombinację różnych typów urządzeń - od prostych wyłączników po bardziej złożone układy sterowania i pomiaru.

Konstrukcja i materiały

Wykonanie z metalu zapewnia wysoką sztywność mechaniczną i odporność na odkształcenia podczas montażu oraz eksploatacji. Masa własna szyny to około 0,5 kg, co przy jej nośności pozwala na pewne mocowanie nawet cięższych aparatów - np. rozłączników INS160 czy wyłączników NG125. Profil szyny TH35 jest zgodny z międzynarodowym standardem montażowym, dlatego pasują do niej akcesoria innych producentów (listwy zaciskowe, uchwyty, etykiety).

Montaż polega na wsunięciu szyny w fabryczne rowki nośne obudowy PrismaSeT P - bez dodatkowych narzędzi ani adaptacji. Moduły mocuje się klasycznie za pomocą zatrzasku na szynie TH35.

Normy i certyfikaty

Produkt spełnia wymagania norm:

Norma	Zakres
IEC 61439-1	Rozdzielnice niskiego napięcia - badania typowe
IEC 61439-2	Rozdzielnice do rozdziału energii elektrycznej
ASTA	Niezależne badania certyfikacyjne

Oznaczenie ETIM: EC002620 (szyna TH35 / DIN rail).

Informacje środowiskowe

Szyna objęta jest programem Green Premium™ firmy Schneider Electric. Opakowanie wykonane jest z tektury pochodzącej w minimum 70% z recyklingu. Produkt nie zawiera rtęci ani toksycznych metali ciężkich. Dostępna jest Deklaracja EPD (Environmental Product Declaration) potwierdzająca wpływ środowiskowy wyrobu w całym cyklu życia - przydatna przy projektach wymagających certyfikacji budynków (np. BREEAM, LEED).
