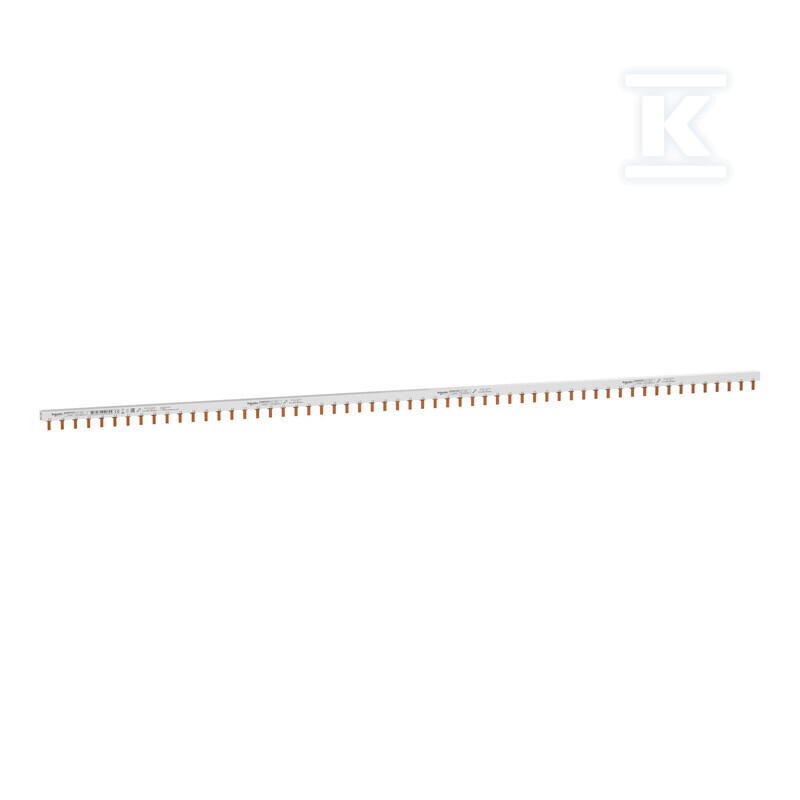

Szyna łączeniowa sztyftowa do górnych zacisków Easy9 Pro EZ9XPH357 3P 57 mod

Szybki i uporządkowany rozdział zasilania w rozdzielnicach Easy9 Pro

Szyna łączeniowa sztyftowa do górnych zacisków 3P z 57 modułami 18 mm przeznaczona jest do instalacji trójfazowych w rozdzielnicach z aparaturą Easy9. Pozwala zasilić do 19 urządzeń trzybiegunowych z jednego elementu, skracając czas montażu i eliminując konieczność prowadzenia pojedynczych przewodów do każdego wyłącznika. Rozwiązanie sprawdza się w tablicach mieszkaniowych i usługowych, gdzie liczy się przejrzysty układ połączeń i powtarzalność wykonania.

Konstrukcja i wykonanie

Szyna ma budowę poziomą, grzebieniową, z połączeniem typu pin/sztyft do górnych zacisków aparatów. Całkowita długość wynosi 1000 mm, co odpowiada 57 modułom 18 mm, czyli 114 pozycjom 9 mm. Wykonanie z izolacją zapewnia bezpieczny montaż w rozdzielnicy, a jasnoszary kolor RAL 7035 dobrze komponuje się z obudowami Easy9. Konstrukcja umożliwia przycięcie na wymiar, co pozwala dopasować długość do rzeczywistej liczby aparatów bez wymiany całej szyny. Szyna nie jest przeznaczona do urządzeń z torem N ani do aparatów ze stykami pomocniczymi.

• sztyftowe połączenie do górnych zacisków ułatwia szybkie wpięcie aparatów
• izolowana konstrukcja ogranicza ryzyko przypadkowego dotknięcia części pod napięciem
• możliwość docięcia pozwala wykorzystać jeden element w różnych szerokościach pola
• jednolita kolorystyka RAL 7035 utrzymuje estetykę rozdzielnicy

Zastosowanie i kompatybilność

Element współpracuje z aparaturą Easy9 Pro, w tym z wyłącznikami nadprądowymi MCB, wyłącznikami różnicowoprądowymi RCCB, wyłącznikami różnicowoprądowymi z członem nadprądowym RCBO oraz przełącznikami. Dzięki odstępowi 18 mm między sztyftami szyna pasuje do standardowego rozstawu aparatów 3P w tej rodzinie. Przeznaczona jest wyłącznie do instalacji 3L, bez prowadzenia przewodu neutralnego w tej samej szynie. Standardowy zestaw obejmuje jedną szynę, gotową do montażu w szynie DIN.

• do 19 urządzeń 3P na jednej szynie 57 modułów
• kompatybilność z Easy9 MCB, RCCB, RCBO i przełącznikami
• instalacja 3-fazowa, bez toru N
• rozstaw sztyftów 18 mm zapewnia pewne osadzenie aparatów

Parametry pracy i bezpieczeństwo

Szyna pracuje przy napięciu znamionowym Ue 400 V AC faza-faza oraz 230 V AC faza-neutralny, z napięciem izolacji Ui 500 V AC i częstotliwością 50 Hz. Znamionowy prąd ciągły Iu wynosi 63 A, co odpowiada typowemu obciążeniu obwodów rozdzielczych w tej klasie. Stopień ochrony IP20 chroni przed dotknięciem palcami, a stopień zanieczyszczenia 3 uwzględnia warunki pracy w rozdzielnicy. Zgodnie z IEC 60695-2-1 materiał zachowuje odporność ogniową do 850 °C przez 30 s. Produkt posiada oznaczenie CE potwierdzające zgodność z normami UE.
