Wspornik montażowy magistrali Canalis KSB, 1000 A KSB1000ZF1

Montaż magistrali Canalis KS 1000 A na ścianie, suficie lub na szynie

Wspornik montażowy KSB1000ZF1 to akcesorium do systemu szynoprzewodów Canalis KS Schneider Electric, przeznaczone do stabilnego mocowania magistrali o znamionowym prądzie 1000 A. Rozwiązanie działa jako uniwersalny wspornik, który pozwala zamocować szynę na ścianie, suficie lub w wariancie zawieszonym na pręcie gwintowanym. Dzięki temu instalator może dopasować sposób prowadzenia trasy do warunków na obiekcie bez zmiany typu szynoprzewodu.

Wspornik jest elementem kategorii akcesoriów montażowych dla serii Canalis KS i jest oferowany w opakowaniu zbiorczym po 10 sztuk. Pojedynczy element waży ok. 400 g, co ułatwia manipulację na wysokości i montaż wielopunktowy. Maksymalne obciążenie wspornika to 135 kg, a zalecana maksymalna odległość między punktami podparcia wynosi 3 m.

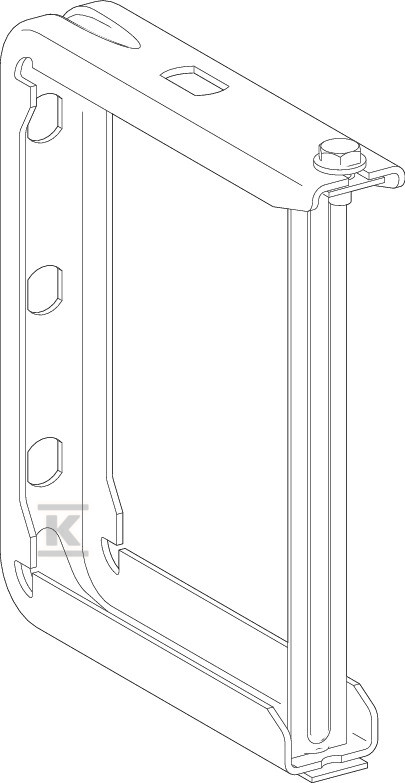

Konstrukcja i wymiary

Geometria wspornika została dobrana do przekroju magistrali Canalis KS. Szerokość wynosi 151 mm, wysokość 181,5 mm, a głębokość 30 mm. Taki kształt zapewnia sztywne objęcie szyny i równomierne przeniesienie obciążenia na podłoże lub konstrukcję nośną.

• montaż na ścianie lub suficie,
• zawieszenie na pręcie gwintowanym,
• możliwość pracy w układzie co 3 m przy maksymalnym obciążeniu 135 kg.

Wspornik jest klasyfikowany jako montaż typu inne z możliwością mocowania ściana/sufit/zawieszenie. W dokumentacji producenta wskazywany jest jako element do szyn 500-630 A w ramach rodziny Canalis KS, przy czym katalogowo opisywany jest jako wersja 1000 A.

Zastosowanie i kompatybilność

Produkt jest kompatybilny z magistralami Canalis KS i przeznaczony do zastosowań w rozdzielnicach i rozbudowanych sieciach zasilających, gdzie wymagane jest pewne podparcie szyny w pionie i poziomie. Dzięki uniwersalnej formie nadaje się do montażu w halach przemysłowych, obiektach komercyjnych i instalacjach z rozbudowaną dystrybucją energii.

• wspiera montaż magistrali na konstrukcjach stalowych i betonowych,
• umożliwia prowadzenie trasy wzdłuż ścian oraz podwieszenie pod sufitem,
• współpracuje z pozostałym osprzętem montażowym Canalis, takim jak zestawy wieszaków i wsporniki podłogowe.

Klasyfikacja taryfowa to 73269098. W ofercie handlowej występuje jako wspornik montażowy o budowie uniwersalnej, typ 2, dla zakresu 500-1000 A.

Zgodność i warunki eksploatacji

Wspornik spełnia wymagania norm IEC 60439-2 oraz IEC 61439-6, co potwierdza jego przeznaczenie do zastosowań w niskonapięciowych systemach rozdzielczych. W ofercie Schneider Electric oznaczony jest jako produkt Green Premium.

• zgodność z dyrektywą RoHS, deklaracja zgodności Schneider Electric,
• REACH bez SVHC powyżej progu, brak substancji wzbudzających szczególne obawy w ilościach progowych,
• brak toksycznych metali ciężkich i rtęci zgodnie z deklaracjami producenta,
• brak specyficznych wymagań dotyczących recyklingu,
• gwarancja kontraktowa 18 miesięcy.

Dane logistyczne wspornika pozwalają na planowanie transportu i magazynowania: opakowanie zbiorcze zawiera 10 sztuk, a jednostkowe wymiary 151 mm × 181,5 mm × 30 mm ułatwiają układanie na palecie.
