Wsporniki nastawne i szyna PanelSeT SF/SM, 2 sztuki, 800mm NSYMFSC80D

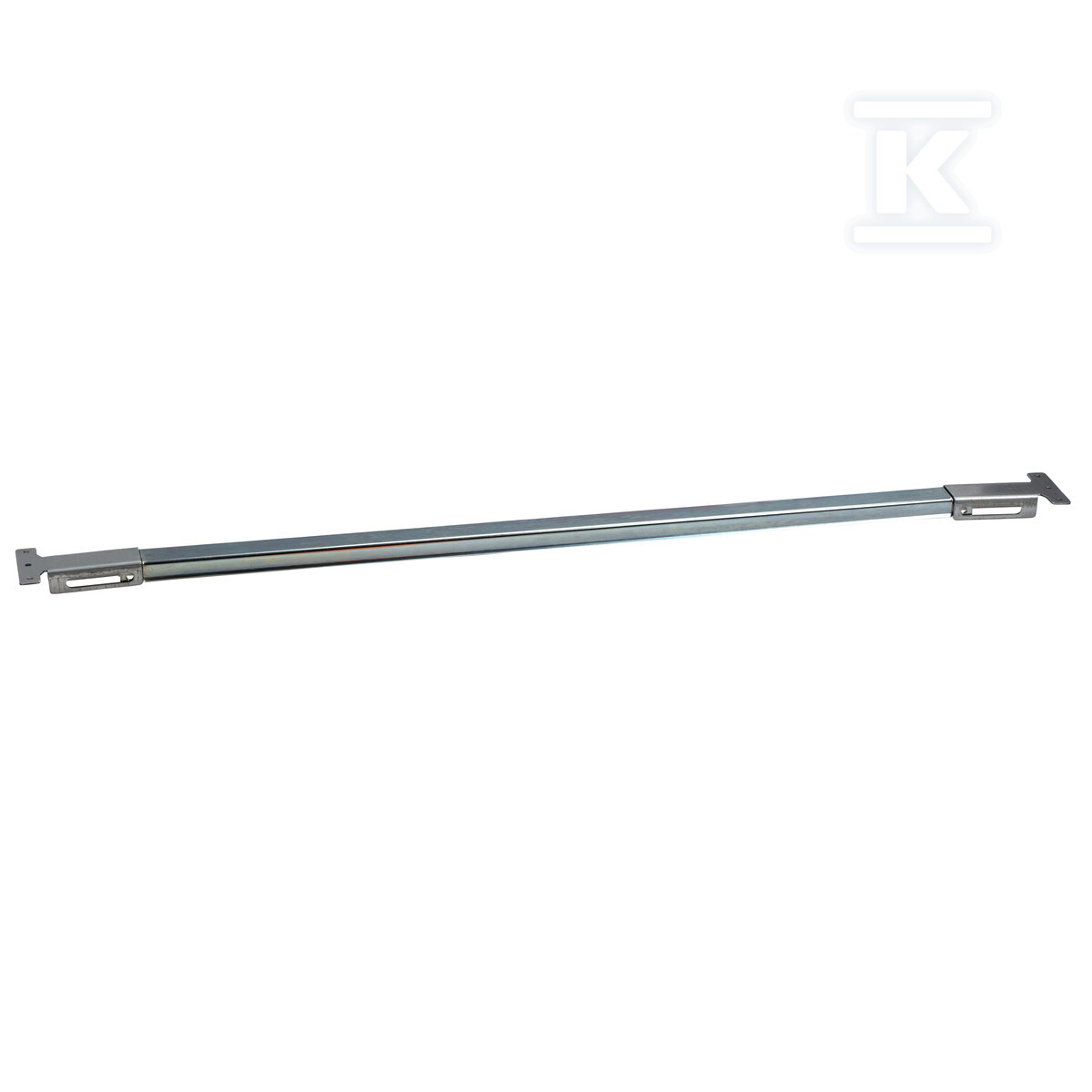

Wsporniki nastawne i szyna PanelSeT SF/SM

Zestaw składa się z 2 elementów - symetrycznej szyny DIN galwanizowanej o wymiarach 35 × 15mm oraz regulowanych wsporników montażowych, które umożliwiają pozycjonowanie urządzeń w głębokości obudów.

Konstrukcja i materiały

Szyna wykonana jest ze stali galwanizowanej. Symetryczna konstrukcja DIN (Hutschiene) gwarantuje uniwersalną kompatybilność z szerokim zakresem komponentów elektrycznych - od wyłączników nadprądowych po przekaźniki i sterowniki PLC.

Wsporniki montażowe są fabrycznie wyposażone w regulowane kątowniki o zakresie regulacji głębokości wynoszącym 52mm. Ta elastyczność pozwala na optymalne dopasowanie do różnych typów urządzeń oraz konfiguracji wewnętrznej obudowy. System mocowania umożliwia montowanie bezpośrednio do ramy obudowy.

Zastosowanie i kompatybilność

Zestaw przeznaczony jest dla obudów PanelSeT SF/SM o szerokości 800mm, gdzie pomieści maksymalnie 36 modułów elektrycznych. Dla obudów o szerokości 600mm, zestaw zapewnia miejsce dla 24 modułów.

System wysokościowy oparty jest na rastrze 25mm, co umożliwia precyzyjne pozycjonowanie elementów według standardowych wymiarów branżowych. Regulacja wysokości odbywa się poprzez system otworów w ramie obudowy, zapewniając stabilne i bezpieczne mocowanie całej konstrukcji.

Zalety praktyczne

Fabrycznie zamontowane wsporniki eliminują potrzebę dodatkowego przygotowania podczas montażu. Galwanizowana powierzchnia stali chroni przed działaniem wilgoci i czynników chemicznych typowych dla środowiska rozdzielnic elektrycznych.

Symetryczna budowa szyny umożliwia dwukierunkowy montaż komponentów. Regulacja głębokości pozwala na optymalne wykorzystanie przestrzeni wewnętrznej obudowy, niezależnie od wymiarów montowanych urządzeń czy konieczności prowadzenia okablowania.
