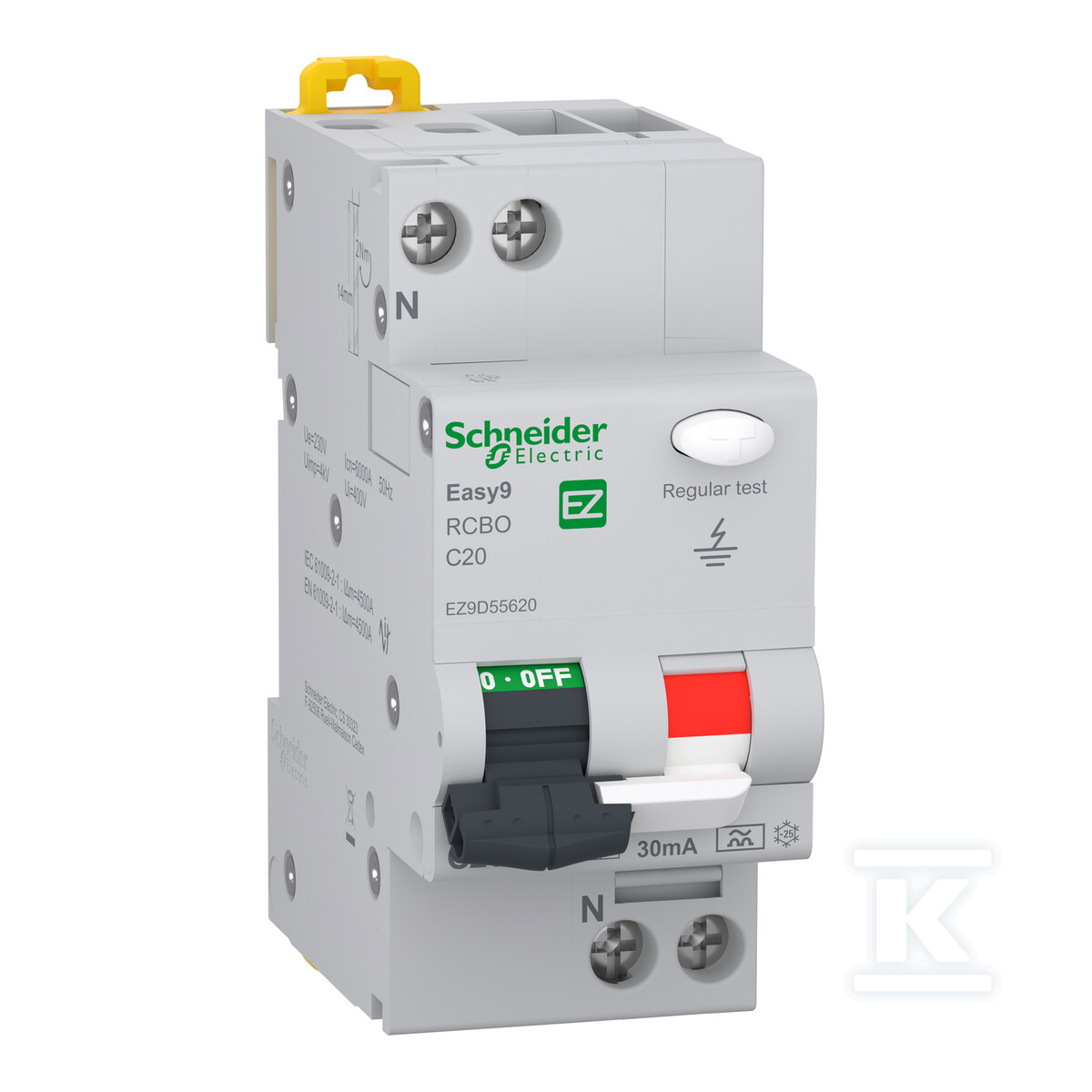

Wyłącznik kombinowany Easy9 Pro EZ9D-C20-30-A-1N C 20A 1N-biegunowy 30 mA typ A EZ9D55620

Kompletna ochrona obwodu 1P+N w jednym module Easy9 Pro

Wyłącznik różnicowoprądowy z członem nadprądowym RCBO łączy w jednej obudowie zabezpieczenie przed przeciążeniem i zwarciem z ochroną różnicowoprądową. Rozwiązanie 1P+N o prądzie znamionowym 20 A i charakterystyce C zapewnia selektywną ochronę pojedynczego obwodu zasilającego odbiorniki jednofazowe z przewodem neutralnym. Czułość 30 mA w wersji bezzwłocznej i typ A pozwala wykrywać zarówno sinusoidalny prąd przemienny, jak i pulsujący prąd stały, co jest istotne przy urządzeniach klasy I z elektroniką sterującą.

Budowa modułowa i montaż na szynie DIN

Urządzenie zajmuje szerokość 2 modułów, około 36 mm, przy wysokości 82 mm i głębokości 70,5 mm. Montaż odbywa się klipsem na szynie DIN, bez dodatkowych narzędzi. Zaciski przyjmują przewody sztywne 1-16 mm2 oraz elastyczne 1-10 mm2, co ułatwia podłączenie w rozdzielnicy mieszkaniowej i lekkiej przemysłowej. Na przednim panelu znajduje się przycisk testowy do weryfikacji działania zabezpieczenia różnicowoprądowego oraz dźwignia z oznaczeniami O-I, której położenie sygnalizuje wyzwolenie z powodu uszkodzenia. Po zamontowaniu w obudowie modułowej stopień ochrony wzrasta z IP20 do IP40.

Ochrona różnicowoprądowa typu A i charakterystyka C w praktyce

Zakres wyzwalania magnetycznego wynosi 5-10 × In. Dzięki temu zabezpieczenie toleruje krótkie prądy rozruchowe silników i transformatorów bez zbędnych wyłączeń. Ochrona różnicowoprądowa typu A o prądzie różnicowym 30 mA działa bezzwłocznie i chroni użytkownika przed porażeniem przy kontakcie pośrednim oraz ogranicza ryzyko pożaru wynikające z uszkodzenia izolacji. Typ A jest odpowiedni dla gospodarstw domowych z pralkami, zmywarkami, płytami indukcyjnymi i innymi odbiornikami generującymi składowe pulsujące prądu stałego.

Znamionowa zdolność wyłączania zwarciowego Icn wynosi 6000 A przy 230 V AC, co zapewnia skuteczne przerwanie łuku w typowych instalacjach TN. Urządzenie pełni też funkcję rozłącznika, co upraszcza prace serwisowe na zabezpieczonym obwodzie.

Trwałość, parametry elektryczne i warunki pracy

Napięcie znamionowe pracy Ue to 230 V AC przy częstotliwości 50/60 Hz, a znamionowe napięcie izolacji Ui wynosi 400 V AC. Wytrzymywane napięcie udarowe Uimp to 4 kV, co zwiększa odporność na przepięcia atmosferyczne i łączeniowe. Zakres temperatur pracy od -25 °C do +40 °C pozwala na zastosowanie w nieogrzewanych pomieszczeniach technicznych.

Trwałość elektryczna sięga 10 000 cykli łączeniowych, a mechaniczna 20 000 cykli, co przekłada się na długą żywotność w rozdzielnicy. Masa ok. 200 g ułatwia manipulację podczas montażu, a kompaktowe wymiary pozwalają na gęste upakowanie zabezpieczeń w skrzynce.

Zgodność z normami i sygnalizacja stanu

Produkt spełnia wymagania IEC 61009-1 oraz IEC 61009-2-2 i jest oznaczony CE. Sygnalizacja położenia dźwigni O-I pozwala instalatorowi szybko odróżnić wyłączenie z powodu przeciążenia lub zwarcia od zadziałania ochrony różnicowoprądowej. Stopień ochrony IP20 w stanie wolnym zapewnia bezpieczeństwo dotykowe podczas montażu, a po zabudowie w rozdzielnicy uzyskuje się IP40.
