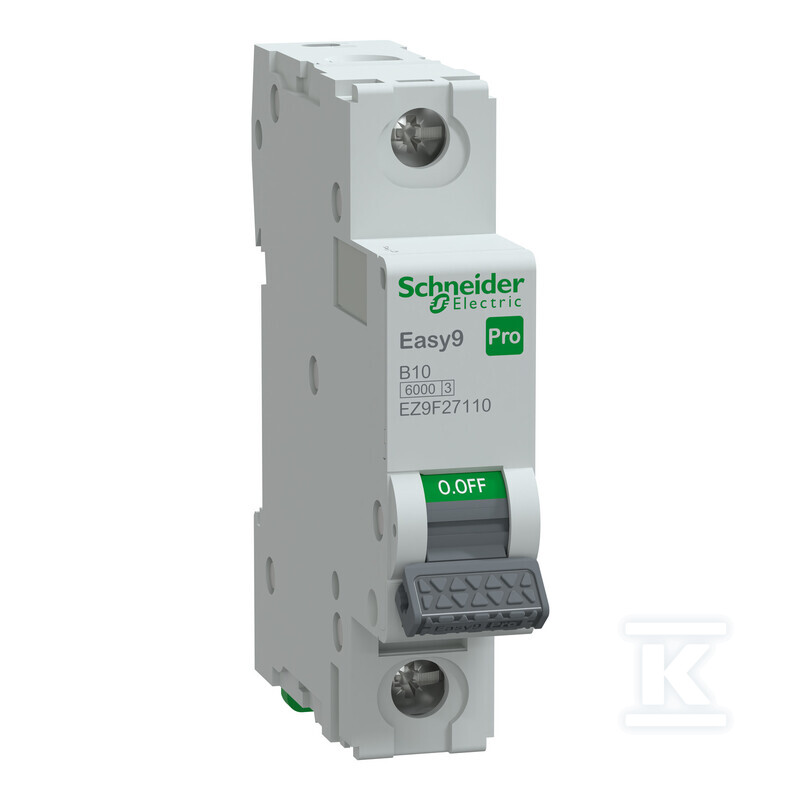

Wyłącznik nadprądowy Easy9 Pro EZ9F-B10-1 B 10A 1-biegunowy EZ9F27110

Kompaktowy wyłącznik nadprądowy do instalacji modułowych

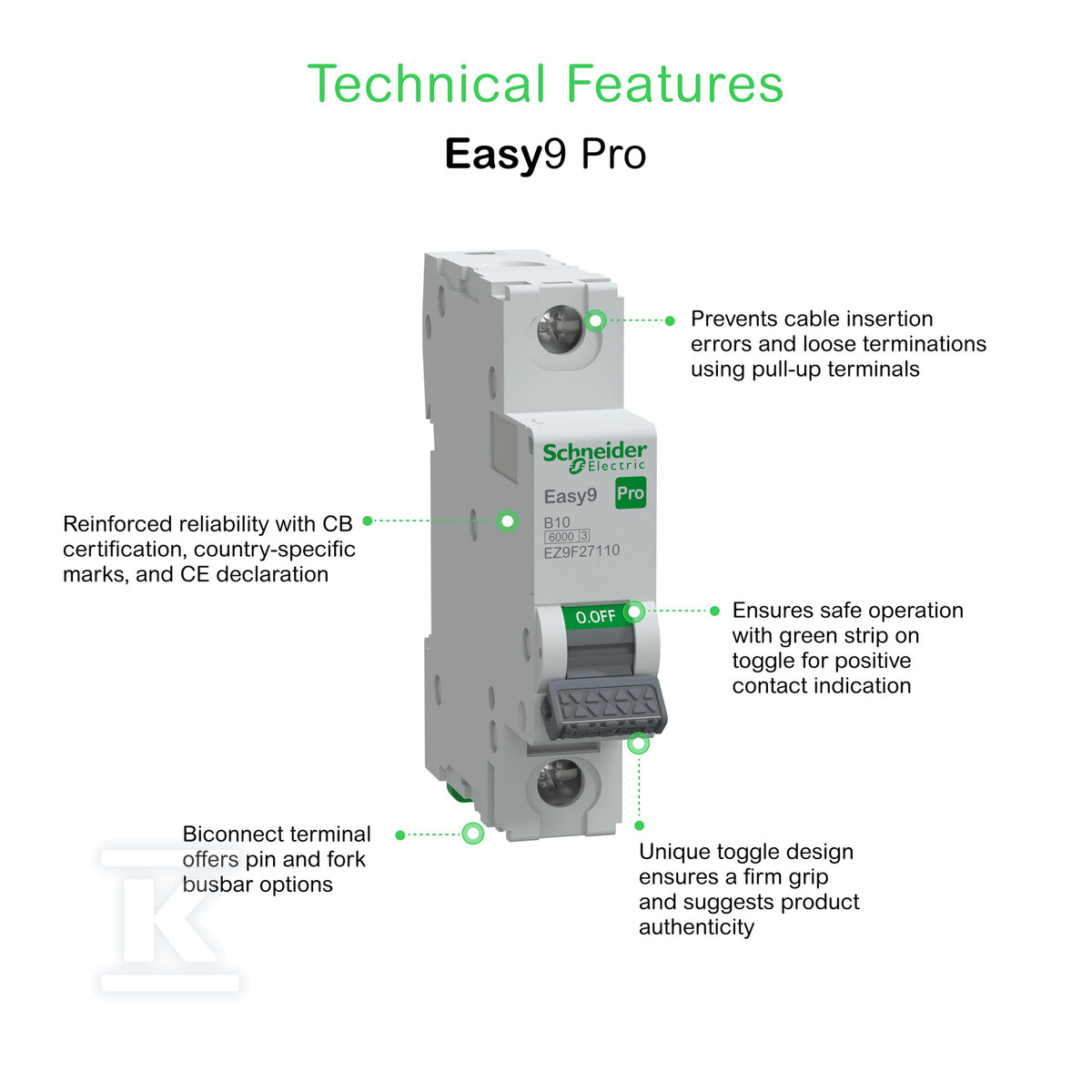

Wyłącznik nadprądowy Easy9 Pro 1-biegunowy 10 A z charakterystyką wyzwalania B zapewnia ochronę obwodów jednofazowych przed przeciążeniem i zwarciem. Jednopólowa konstrukcja przeznaczona jest do montażu na szynie DIN w rozdzielnicy modułowej, gdzie zajmuje szerokość jednego modułu. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, a urządzenie może pełnić funkcję izolacyjną, co umożliwia bezpieczne wykonywanie prac po stronie odpływowej.

Ochrona przed przeciążeniem i zwarciem

Charakterystyka B pozwala na wolniejszą reakcję na krótkie impulsy prądowe, co sprawdza się przy rozruchu urządzeń z umiarkowanym prądem udarowym. Znamionowa zdolność łączeniowa zwarciowa Icn wynosi 6 kA przy 230 V zgodnie z EN 60898, a klasa ograniczenia energii 3 ogranicza energię łuku w przypadku zwarcia. Urządzenie pracuje przy napięciu znamionowym 240 V AC w zakresie częstotliwości 50 ... 60 Hz, z napięciem znamionowym izolacji Ui 500 V i wytrzymywanym napięciem udarowym Uimp 4 kV. Kategoria przepięcia 3 oraz stopień zanieczyszczenia 3 odpowiadają typowym warunkom instalacji wewnętrznych.

Montaż i konstrukcja modułowa

Montaż odbywa się na szynie DIN, głębokość wbudowania to 44 mm, a szerokość odpowiada jednemu modułowi. Stopień ochrony wynosi IP20, po zabudowie w obudowie rozdzielnicy osiąga się IP40. Wyłącznik nie jest przeznaczony do montażu podtynkowego, a dodatkowy biegun N nie jest jednocześnie rozłączany. Możliwość dodatkowego wyposażenia pozwala na rozbudowę o akcesoria systemowe. Przyłącza akceptują przewód jednodrutowy 1 ... 25 mm2 oraz wielożyłowy 1 ... 16 mm2.

Warunki pracy i trwałość

Urządzenie pracuje w temperaturze otoczenia od -30 °C do 70 °C. Straty mocy wynoszą 1,8 W, a mechaniczna trwałość sięga 20 000 cykli przy trwałości elektrycznej do 10 000 cykli. Taki poziom wytrzymałości przekłada się na stabilną pracę w rozdzielnicy przez wiele lat. Brak wykonania przeciwwybuchowego.

Zgodność z normami i bezpieczeństwo użytkowania

Wyłącznik spełnia wymagania normy mieszkaniowej IEC/EN 60898-1 i jest zgodny z deklaracją CE. Znamionowe napięcie izolacji 500 V AC oraz odporność na napięcie udarowe 4 kV wspierają bezpieczeństwo instalacji w warunkach zakłóceń. Możliwość zastosowania jako rozłącznik izolacyjny zwiększa komfort prac serwisowych, a czytelny wskaźnik położenia styków ogranicza ryzyko błędnej oceny stanu obwodu.
