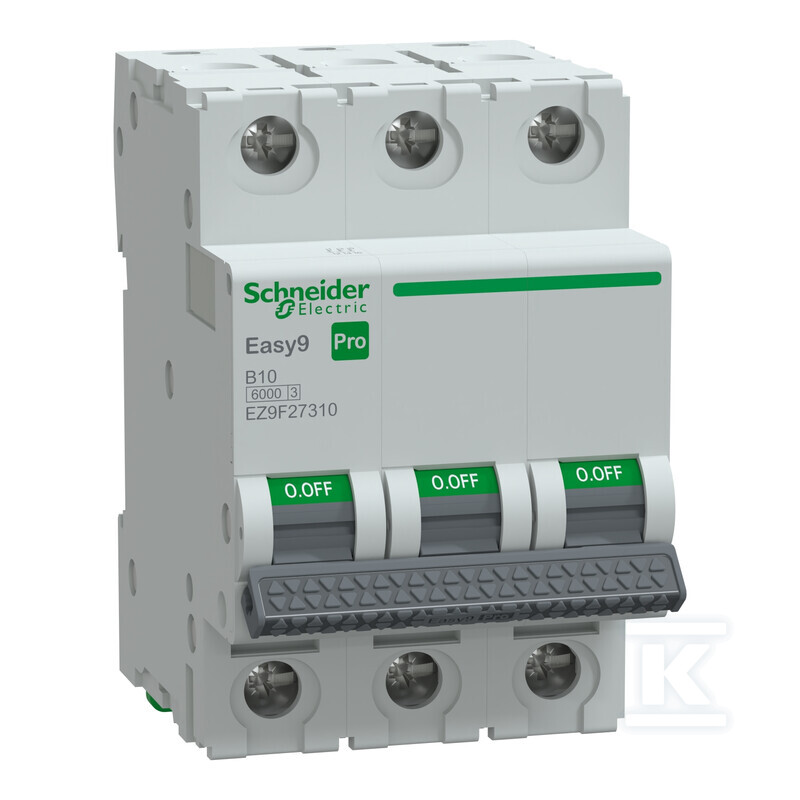

Wyłącznik nadprądowy Easy9 Pro EZ9F-B10-3 B 10A 3-biegunowy EZ9F27310

Trójbiegunowa ochrona nadprądowa 10 A z charakterystyką B do instalacji modułowych

Trójbiegunowy wyłącznik nadprądowy niskiego napięcia 10 A z charakterystyką wyzwalania B zapewnia selektywną ochronę obwodów trójfazowych przed przeciążeniem i zwarciem. Charakterystyka B reaguje wolniej na krótkie impulsy prądowe, co pozwala na poprawne zabezpieczenie odbiorników z umiarkowanym prądem rozruchowym bez zbędnych zadziałań. Znamionowe napięcie 415 V AC i napięcie izolacji Ui 500 V pozwalają na zastosowanie w typowych rozdzielnicach mieszkaniowych i usługowych. Zdolność łączeniowa zwarciowa Icn 6 kA przy 400 V zgodnie z EN 60898 daje pewność wyłączenia nawet przy silnych zwarciach.

• 3 chronione bieguny, bez jednoczesnego rozłączania N
• Szerokość 3 moduły, montaż na szynie DIN w rozdzielnicy modułowej

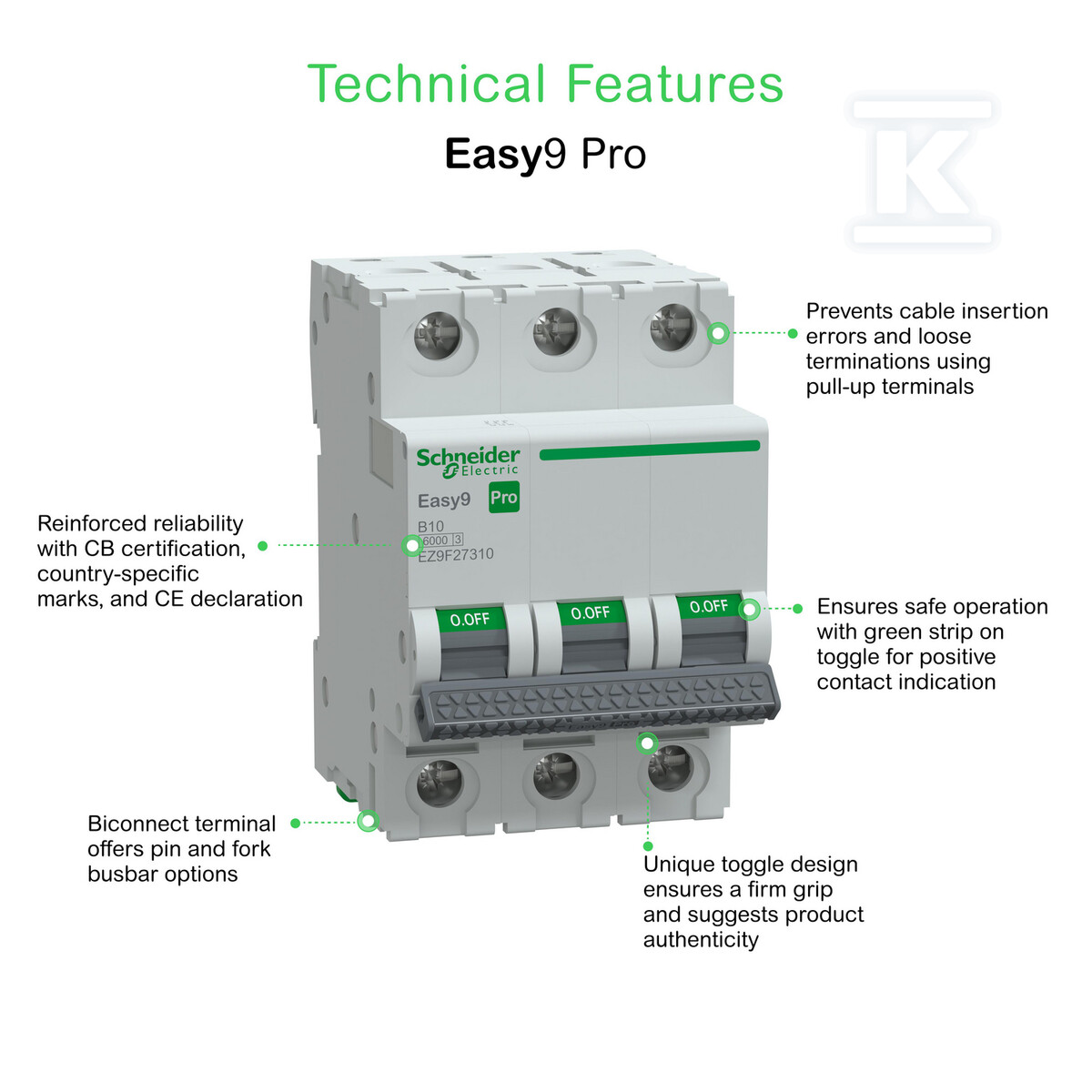

• Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków
• Możliwość rozbudowy o dodatkowe wyposażenie

Montaż, przyłącza i sygnalizacja stanu

Urządzenie przeznaczone jest do montażu na szynie DIN, bez możliwości montażu podtynkowego. Przyłącza akceptują przewód jednodrutowy 1 ... 25 mm2 oraz wielożyłowy 1 ... 16 mm2, co ułatwia dopasowanie do istniejącej instalacji. Dźwignia z widocznym zielonym wskaźnikiem pozwala instalatorowi szybko potwierdzić, że styki są fizycznie otwarte, a obwód po stronie odpływowej jest odizolowany. Funkcja izolacyjna umożliwia bezpieczne wykonywanie prac konserwacyjnych bez dodatkowego odłącznika.

Straty mocy wynoszą 1,8 W, a klasa ograniczenia energii to 3. Stopień ochrony obudowy to IP20, po zamontowaniu w obudowie rozdzielnicy osiąga się IP40. Stopień zanieczyszczenia 3 i kategoria przepięcia 3 odpowiadają warunkom pracy w typowych pomieszczeniach technicznych.

Trwałość mechaniczna i warunki pracy

Konstrukcja przewidziana jest do długiej eksploatacji w zmiennych warunkach. Zakres temperatury pracy od -30 °C do 70 °C oraz zakres częstotliwości 50 ... 60 Hz pozwalają na stabilne działanie zarówno w chłodnych pomieszczeniach technicznych, jak i w miejscach o podwyższonej temperaturze. Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przekładają się na mniejszą częstotliwość wymiany w instalacjach o regularnym załączaniu.

Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV zwiększa odporność na przepięcia atmosferyczne i łączeniowe. Rodzaj napięcia AC oraz brak wykonania przeciwwybuchowego precyzują zakres zastosowań do standardowych instalacji elektrycznych.

Zgodność z normami i bezpieczeństwo użytkowania

Wyłącznik spełnia wymagania normy mieszkaniowej IEC/EN 60898-1, co potwierdza jego przeznaczenie do ochrony obwodów końcowych. Znamionowe napięcie udarowe 4 kV i napięcie izolacji 500 V są deklarowane dla pracy w środowisku o stopniu zanieczyszczenia 3. Klasa ograniczenia energii 3 ogranicza oddziaływanie łuku zwarciowego na otoczenie.

Dzięki funkcji izolacyjnej urządzenie może być wykorzystywane do odłączania obwodu po stronie odpływowej, co upraszcza schemat rozdzielnicy i zmniejsza liczbę elementów.
