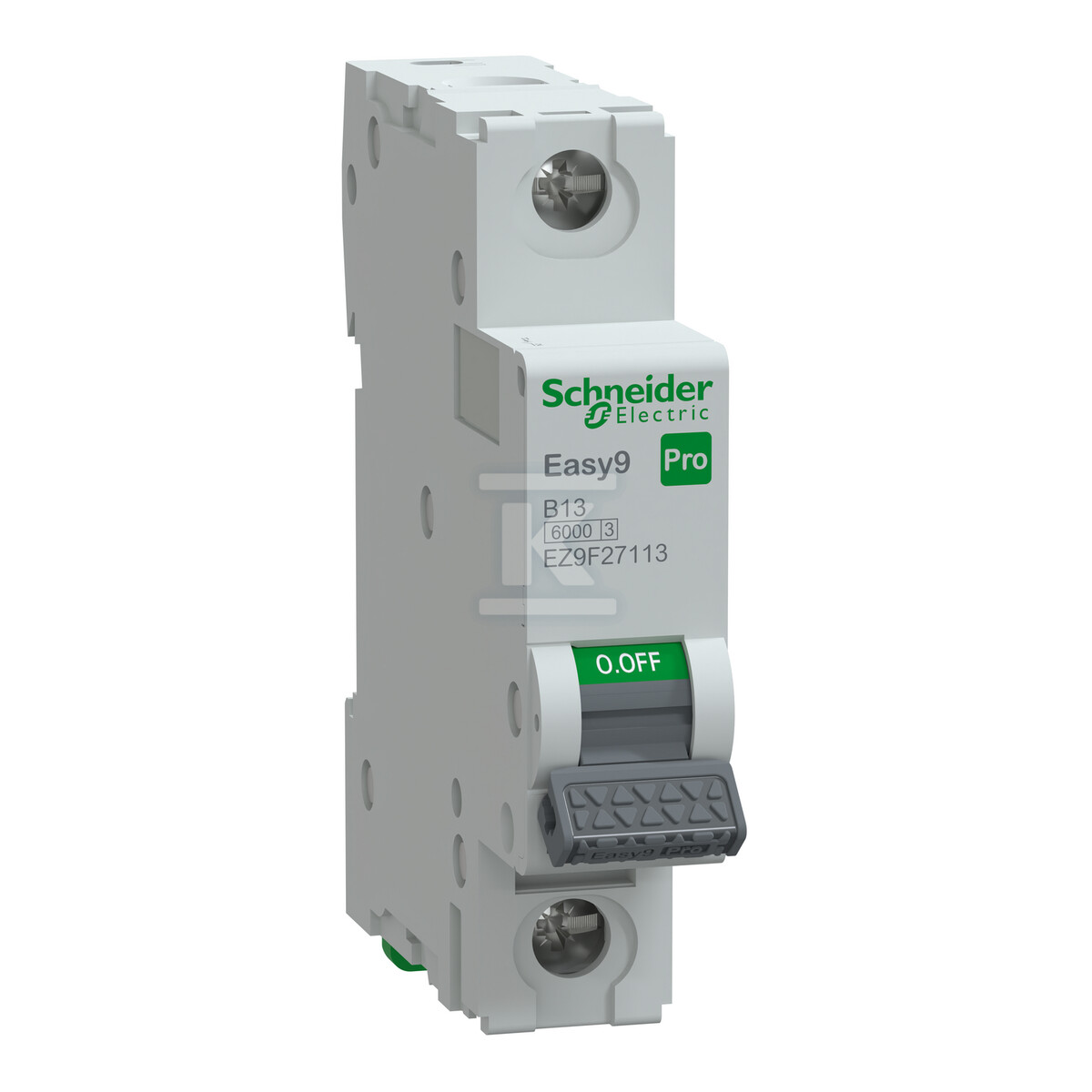

Wyłącznik nadprądowy Easy9 Pro EZ9F-B13-1 B 13A 1-biegunowy EZ9F27113

Jednobiegowy wyłącznik nadprądowy 13 A z charakterystyką B do rozdzielnic modułowych

Ochrona obwodów oświetleniowych i ogólnych odbiorów o małym poborze mocy w instalacjach mieszkaniowych i małych obiektach usługowych. Wyłącznik Easy9 Pro 1P 13 A z charakterystyką B łączy szybką reakcję na przeciążenia z możliwością bezpiecznego odłączenia obwodu po stronie odpływowej. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, co ułatwia kontrolę stanu urządzenia bez dodatkowych wskaźników.

Ochrona przed przeciążeniem i zwarciem

Znamionowy prąd 13 A i charakterystyka wyzwalania B sprawiają, że urządzenie jest przeznaczone do obwodów, w których nie występują duże prądy rozruchowe. Wyzwalanie magnetyczne w zakresie 3…5 × In zapewnia szybką reakcję na zwarcie, a termiczne zabezpiecza przed długotrwałym przeciążeniem.

• znamionowa zdolność wyłączania zwarciowego 6 kA przy 240 V AC, klasa ograniczenia energii 3
• znamionowe napięcie izolacji Ui 500 V AC oraz odporność na napięcie udarowe Uimp 4 kV
• stopień zanieczyszczenia 3, praca w sieci 50/60 Hz
• funkcja izolacyjna zgodna z IEC/EN 60898-1, możliwość bezpiecznego wykonywania prac po stronie odpływowej

Budowa, montaż i trwałość

Urządzenie montuje się na szynie DIN w pozycji klipsowej. Zajmuje 2 moduły, ok. 18 mm szerokości, wymiary ok. 85 × 18 × 77 mm, masa ok. 107 g. Zaciski przyjmują przewody 1-25 mm2 sztywne i 1-16 mm2 giętkie, zalecany moment dokręcania 2 N·m. Możliwość założenia kłódki zwiększa bezpieczeństwo obsługi.

• trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli
• stopień ochrony IP20, po zamontowaniu w obudowie rozdzielnicy IP40
• zakres temperatury pracy od -30 °C do 70 °C, temperatura przechowywania od -40 °C do 85 °C
• wskaźnik położenia styków ON/OFF oraz możliwość blokady dźwigni

Zastosowanie i zgodność z normami

Konstrukcja przeznaczona jest do instalacji modułowych w rozdzielnicach mieszkaniowych i lekkich przemysłowych. Charakterystyka B sprawdza się w obwodach oświetleniowych i gniazdowych, gdzie priorytetem jest szybka selektywność i ochrona przewodów o małym przekroju.

• zgodność z normą IEC/EN 60898-1, certyfikaty CE i TSE
• tropikalizacja klasy 2, praca przy wilgotności względnej do 95 %
• kompatybilność z systemem szyn zbiorczych Easy9 Pro, połączenia pinowe góra/dół
