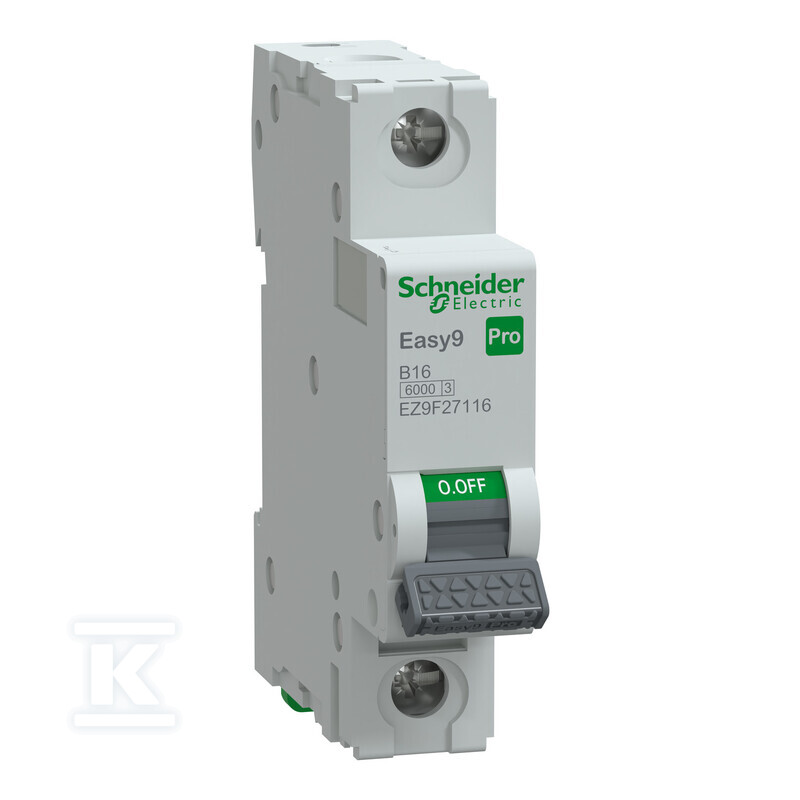

Wyłącznik nadprądowy Easy9 Pro EZ9F-B16-1 B 16A 1-biegunowy EZ9F27116

Jednobiegunowy wyłącznik nadprądowy 16 A z charakterystyką B do rozdzielnic mieszkaniowych

Easy9 Pro to 1-biegunowy wyłącznik nadprądowy o prądzie znamionowym 16 A i charakterystyce wyzwalania B, przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach mieszkaniowych i użytkowych. Urządzenie spełnia wymagania normy IEC/EN 60898-1 i może pełnić funkcję izolacyjną, co pozwala na bezpieczne wykonywanie prac po stronie odpływowej. Stan styków odczytuje się bezpośrednio z dźwigni - zielony pasek sygnalizuje fizyczne otwarcie styków. Konstrukcja modułowa umożliwia montaż na standardowej szynie DIN w rozdzielnicy.

Ochrona i wyzwalanie

Charakterystyka B zapewnia selektywne działanie przy rozruchach urządzeń o umiarkowanym prądzie łączeniowym. Wyłącznik jest przystosowany do sieci AC 240 V w zakresie częstotliwości 50 ... 60 Hz. Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6 kA przy 230 V, a klasa ograniczenia energii to 3, co ogranicza oddziaływanie łuku w przypadku zwarcia. Napięcie znamionowe izolacji Ui to 500 V, a wytrzymywane napięcie udarowe Uimp to 4 kV. Kategoria przepięcia 3 i stopień zanieczyszczenia 3 odpowiadają typowym warunkom pracy w rozdzielnicach mieszkaniowych.

Budowa, montaż i obsługa

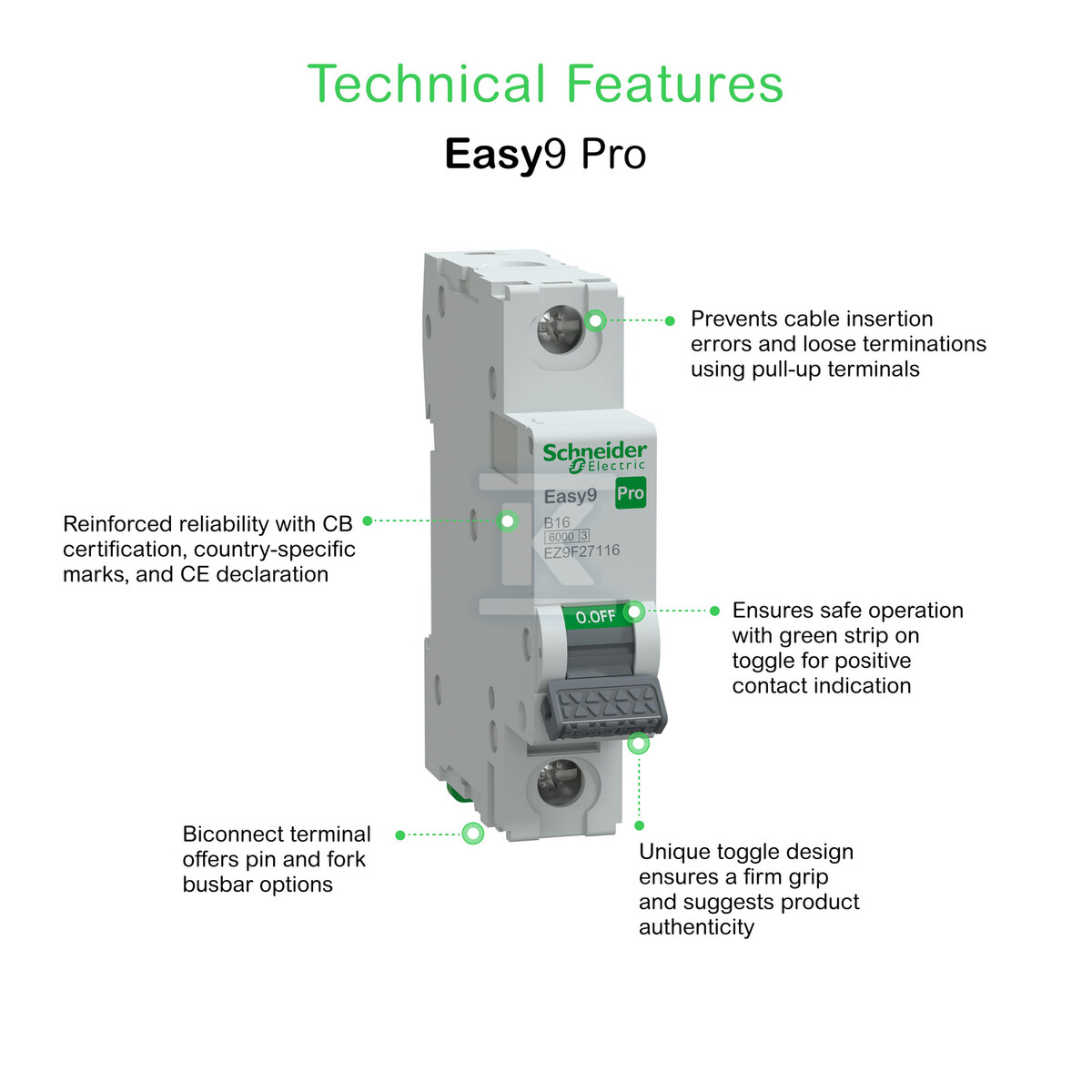

Urządzenie zajmuje szerokość 1 modułu, ok. 18 mm, i jest przeznaczone do montażu na szynie DIN. Zaciski typu pull up ograniczają ryzyko nieprawidłowego wpięcia przewodu i poluzowania zakończenia. Opcja Biconnect daje elastyczność wyboru szyny grzebieniowej typu pin lub widełkowego. Przyłącze akceptuje przewód jednodrutowy 1 ... 25 mm2 oraz wielożyłowy 1 ... 16 mm2. Możliwość dodatkowego wyposażenia pozwala na rozbudowę o akcesoria pomocnicze. Trwałość mechaniczna sięga 20 000 cykli, a elektryczna 10 000 cykli. Straty mocy w stanie pracy to 2,5 W. Stopień ochrony to IP20, a po zamontowaniu w obudowie rozdzielnicy wzrasta do IP40.

Warunki pracy i zgodność

Praca jest zapewniona w temperaturze otoczenia od -30 °C do 70 °C. Wyłącznik chroni 1 biegun, nie rozłącza jednocześnie biegunu N i nie jest przeznaczony do montażu podtynkowego. Nie ma wykonania przeciwwybuchowego. Zgodność z IEC/EN 60898-1 potwierdza przeznaczenie do zastosowań mieszkaniowych, a parametry elektryczne i mechaniczne odpowiadają wymaganiom dla instalacji modułowych.
