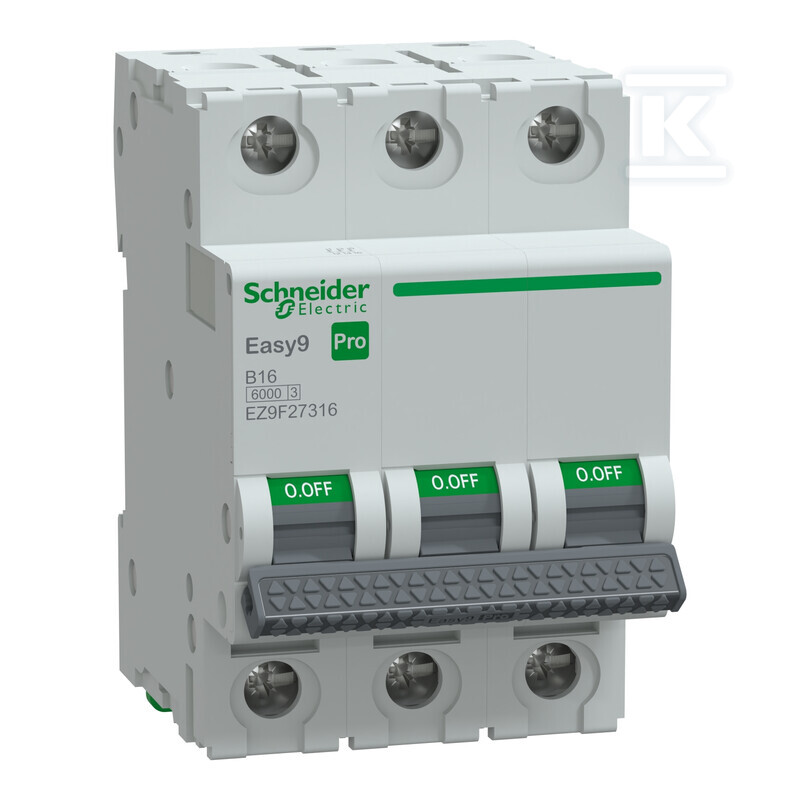

Wyłącznik nadprądowy Easy9 Pro EZ9F-B16-3 B 16A 3-biegunowy EZ9F27316

Trójbiegunowa ochrona nadprądowa 16 A z charakterystyką B do rozdzielnic modułowych

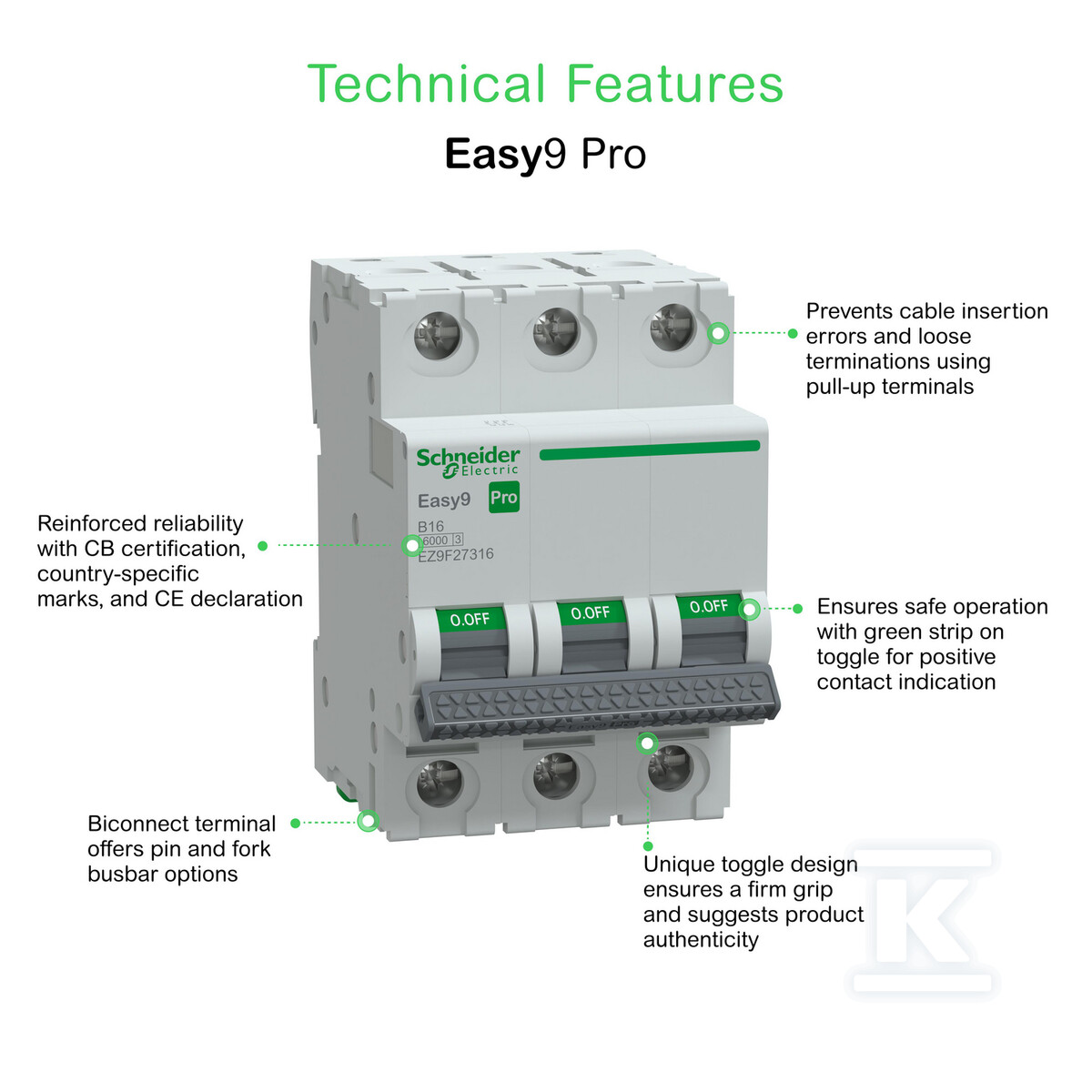

Trójbiegunowy wyłącznik nadprądowy niskiego napięcia 16 A z charakterystyką wyzwalania B zapewnia selektywną ochronę obwodów trójfazowych przed przeciążeniem i zwarciem. Przeznaczony jest do montażu na szynie DIN w rozdzielnicach mieszkaniowych i usługowych, gdzie wymagana jest szybka reakcja na zwarcie przy jednoczesnej tolerancji na krótkotrwałe prądy rozruchowe. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, a konstrukcja umożliwia wykorzystanie urządzenia jako elementu izolacyjnego po stronie odpływowej.

Ochrona i parametry pracy

• Prąd znamionowy 16 A, trzy chronione bieguny, bez jednoczesnego rozłączania bieguna N.
• Charakterystyka wyzwalania B, przeznaczona do obwodów z ograniczonymi prądami udarowymi.
• Znamionowa zwarciowa zdolność łączeniowa Icn 6 kA przy 400 V zgodnie z EN 60898, znamionowe napięcie udarowe wytrzymywane Uimp 4 kV.
• Napięcie znamionowe 415 V AC, napięcie znamionowe izolacji Ui 500 V, zakres częstotliwości 50 ... 60 Hz.
• Klasa ograniczenia energii 3, kategoria przepięcia 3, stopień zanieczyszczenia 3.
• Straty mocy 2,5 W w warunkach znamionowych.
• Praca w temperaturze otoczenia od -30 °C do 70 °C.

Budowa i montaż

• Szerokość 3 moduły, wymiary ok. 54 mm szerokości, 85 mm długości, 77 mm wysokości.
• Montaż na szynie DIN w instalacji modułowej, montaż podtynkowy nie dotyczy.
• Stopień ochrony IP20, po zamontowaniu w obudowie IP40.
• Zaciski przystosowane do przewodu jednodrutowego 1 ... 25 mm2 oraz wielożyłowego 1 ... 16 mm2.
• Możliwość dodatkowego wyposażenia, np. akcesoriów do nadzoru i zdalnego wyzwalania.
• Rodzaj napięcia AC.

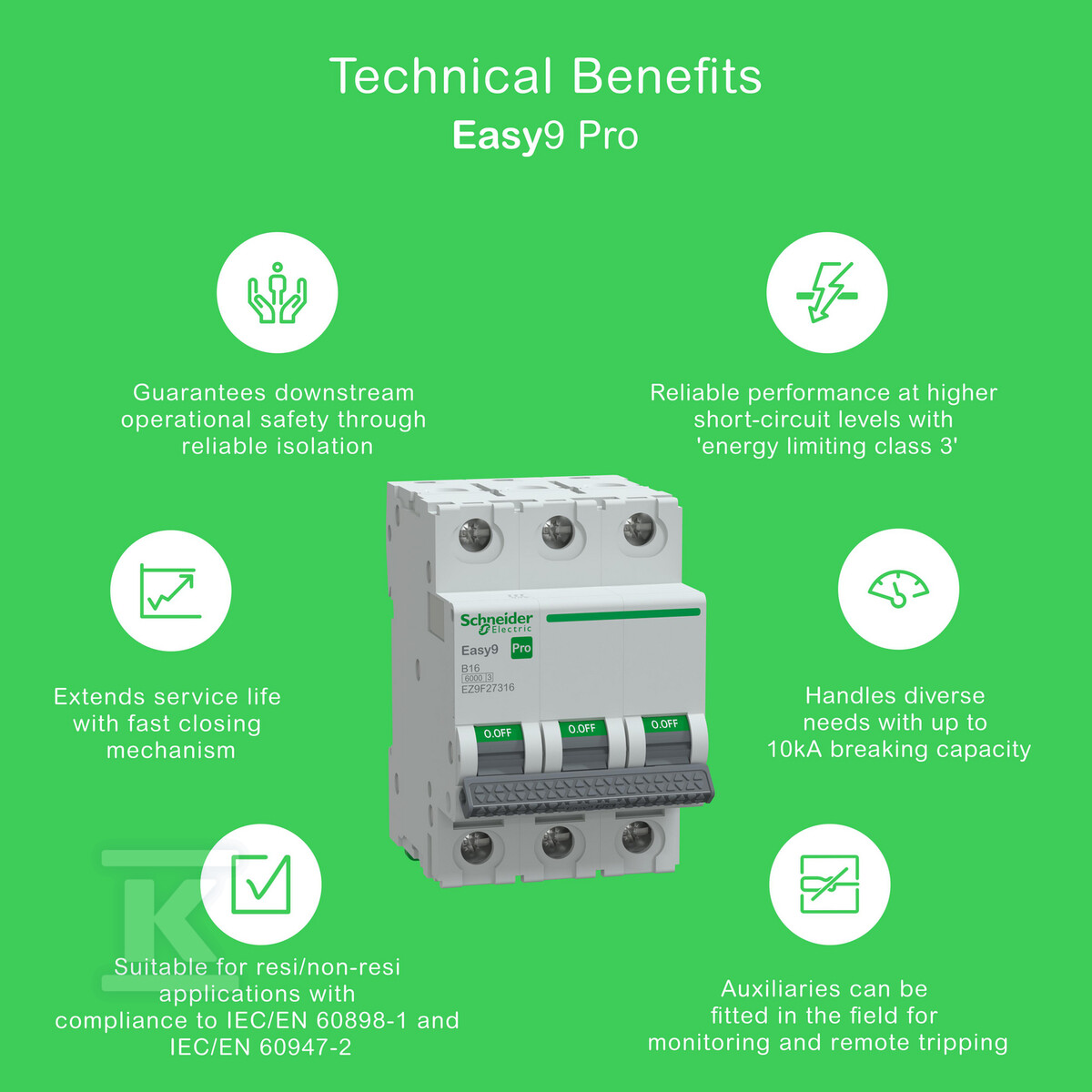

Niezawodność i zgodność

• Zgodność z normą mieszkaniową IEC/EN 60898-1, oznaczenie CE.
• Trwałość mechaniczna do 20 000 cykli, trwałość elektryczna do 10 000 cykli.
• Funkcja izolacyjna umożliwia bezpieczne wykonywanie prac w obwodzie po stronie odpływowej.
• Opakowanie wykonane z kartonu z recyklingu. Deklarowany ślad węglowy cyklu życia 64 kg CO2 eq.
