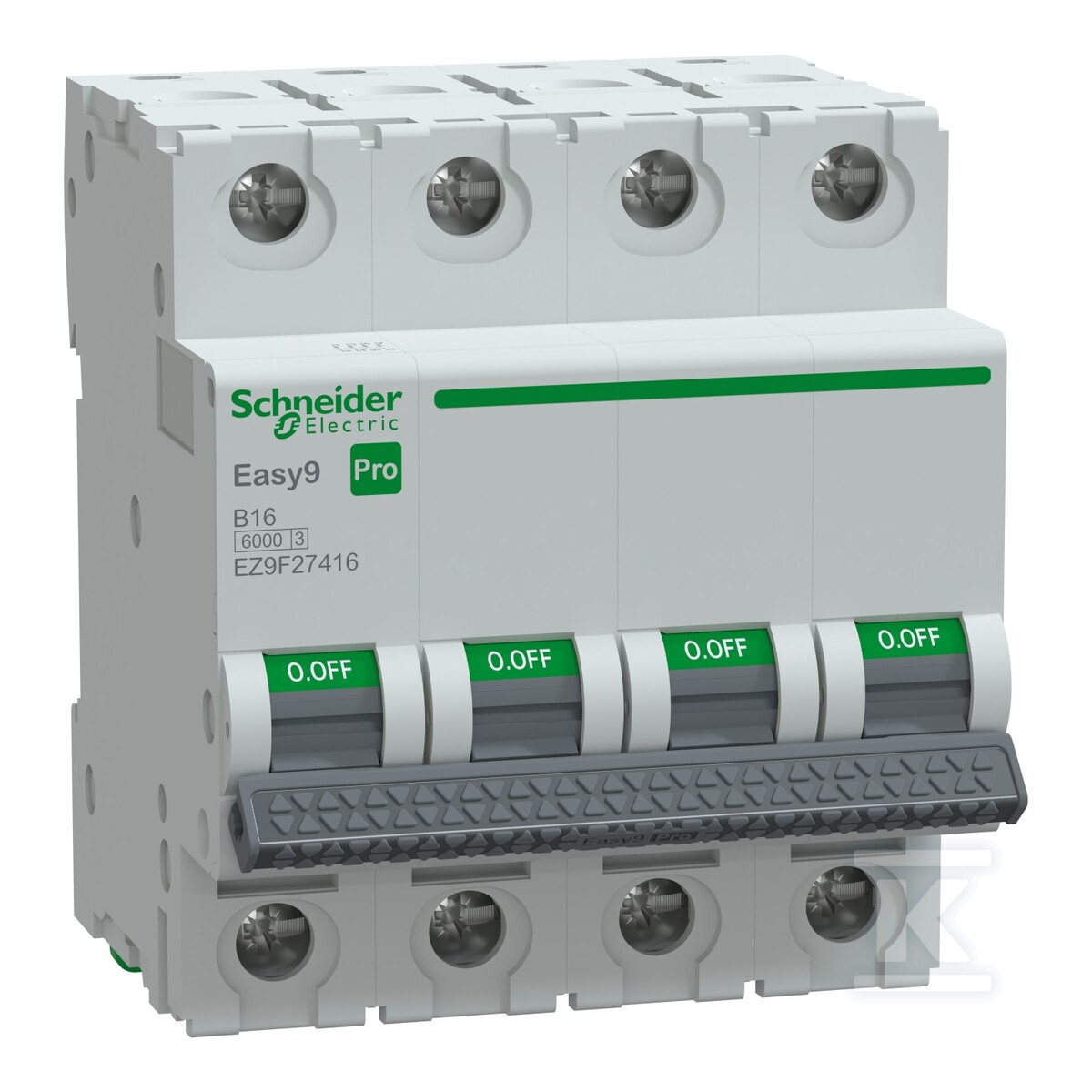

Wyłącznik nadprądowy Easy9 Pro EZ9F-B16-4 B 16A 4-biegunowy EZ9F27416

Czterobiegunowa ochrona nadprądowa 16 A z charakterystyką B

Easy9 Pro w wersji 4P 16 A zapewnia ochronę przed przeciążeniem i zwarciem w obwodach trójfazowych z przewodem neutralnym. Charakterystyka wyzwalania typu B pozwala na wolniejszą reakcję na krótkie impulsy prądowe, co sprawdza się przy rozruchu urządzeń z umiarkowanym poborem prądu. Znamionowa zdolność wyłączania zwarciowego sięga 6 kA, a znamionowe napięcie izolacji Ui wynosi 500 V AC przy znamionowym napięciu udarowym Uimp 4 kV. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, co ułatwia kontrolę stanu urządzenia bez dodatkowych wskaźników.

Budowa i montaż modułowy

Urządzenie jest przeznaczone do instalacji modułowych i montuje się je na standardowej szynie DIN. Szerokość zabudowy odpowiada 3 modułom, przy gabarytach około 72 mm szerokości i 85 mm wysokości, co pozwala na gęste rozmieszczenie w rozdzielnicy. Dźwignia z widocznym zielonym oznaczeniem otwarcia wspiera bezpieczne prace po stronie odpływowej, a konstrukcja umożliwia pełnienie funkcji izolacyjnej zgodnie z przeznaczeniem. Przyłącza akceptują przewody wielodrutowe 1-16 mm2 oraz jednodrutowe 1-25 mm2, co ułatwia podłączenie w typowych instalacjach mieszkaniowych i usługowych.

Parametry pracy i bezpieczeństwo

Wyłącznik pracuje w zakresie temperatur od -30°C do 70°C i jest klasyfikowany w stopniu zanieczyszczenia 3 oraz kategorii przepięciowej 3. Klasa ograniczenia energii 3 ogranicza oddziaływanie łuku podczas zwarcia. Stopień ochrony samego aparatu to IP20, a po zamontowaniu w obudowie rozdzielnicy osiąga IP40. Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przekłada się na długą żywotność w eksploatacji cyklicznej. Częstotliwość pracy 50-60 Hz pokrywa standardowe sieci energetyczne.

Zastosowanie i zgodność

Zgodność z normą IEC/EN 60898-1 potwierdza przeznaczenie do instalacji mieszkaniowych i podobnych. Cztery bieguny pozwalają na jednoczesne odłączenie faz L1, L2, L3 i neutralnego N, co jest wymagane przy zabezpieczaniu obwodów trójfazowych z rozdzieleniem neutralnego. Funkcja izolacyjna umożliwia bezpieczne wykonywanie prac konserwacyjnych na odcinku odpływowym po stronie obciążenia. Seria Easy9 Pro łączy prostą obsługę z solidną ochroną przeciwzwarciową, co ułatwia projektowanie rozdzielnic o przewidywalnym zachowaniu w warunkach przeciążenia i zwarcia.
