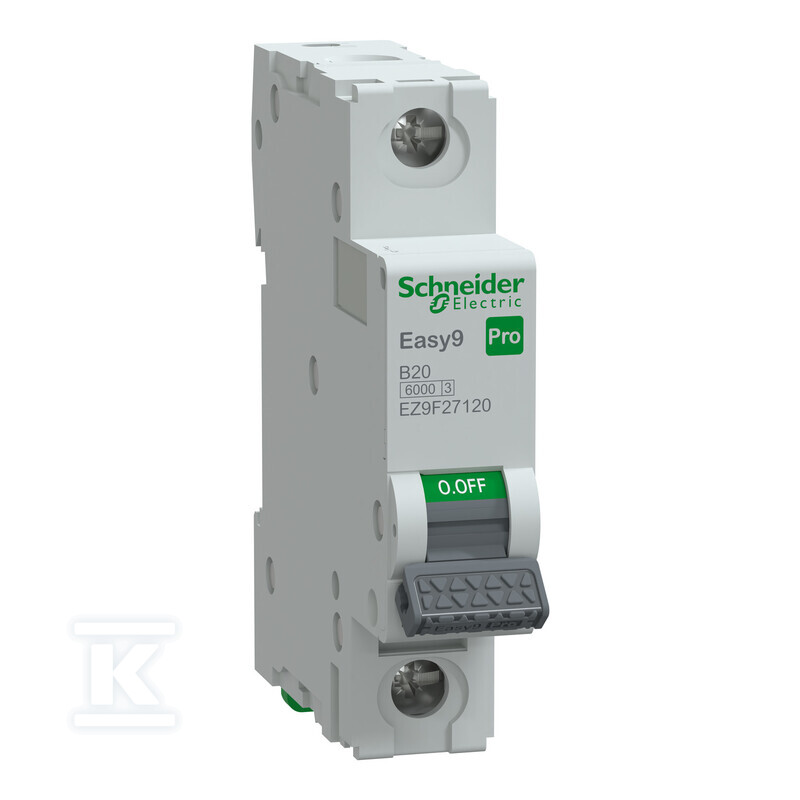

Wyłącznik nadprądowy Easy9 Pro EZ9F-B20-1 B 20A 1-biegunowy EZ9F27120

Jednobiegowy wyłącznik nadprądowy

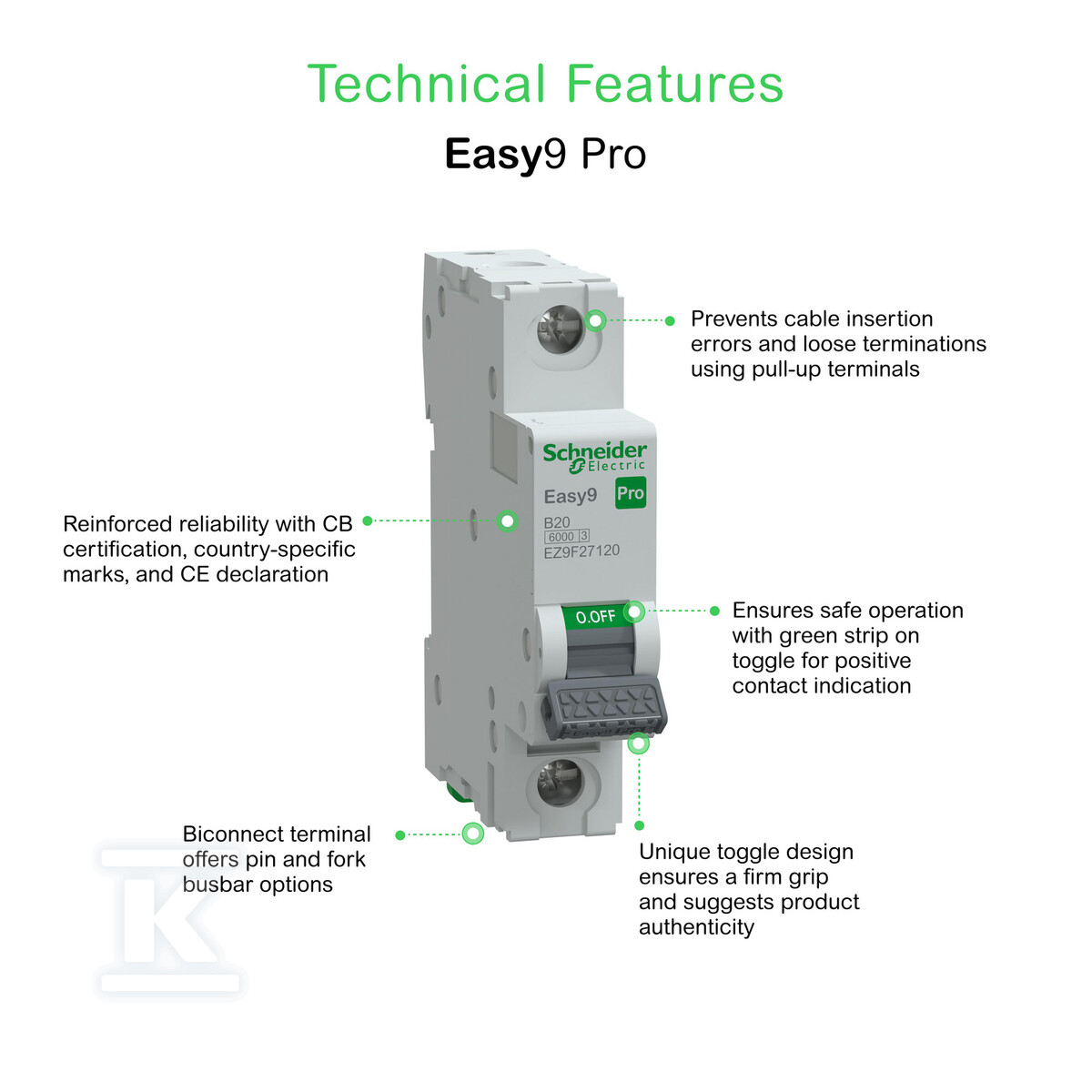

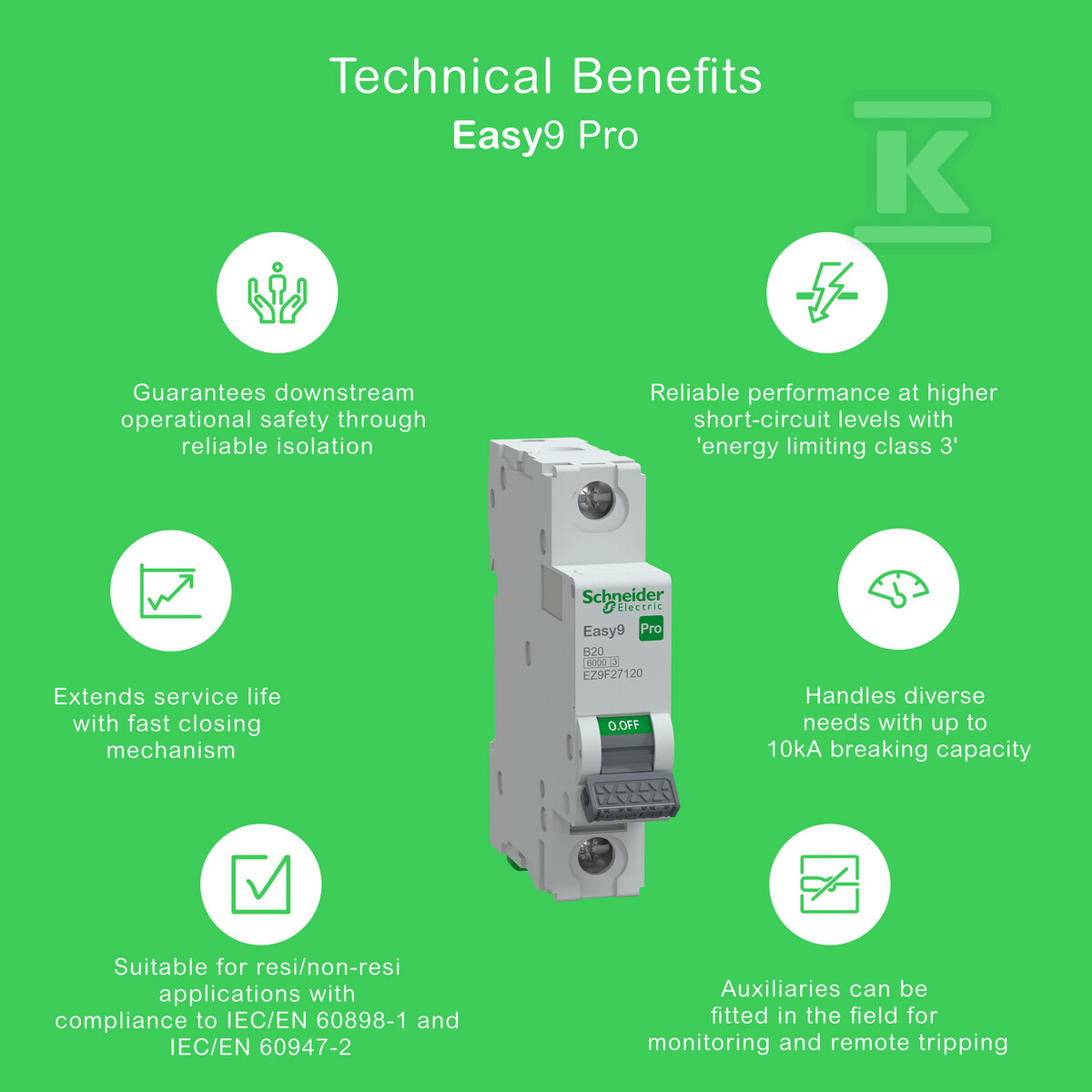

Ochrona obwodu jednofazowego przed przeciążeniem i zwarciem z charakterystyką wyzwalania B, prądem znamionowym 20 A i zwarciową zdolnością łączeniową 6 kA przy 230 V wg EN 60898. Seria Easy9 Pro przeznaczona jest do rozdzielnic modułowych, gdzie liczy się szybki montaż, czytelna sygnalizacja stanu styków i możliwość bezpiecznego odłączenia obwodu po stronie odpływowej. Zielony pasek na dźwigni wskazuje fizyczne otwarcie styków, a urządzenie może pełnić funkcję izolacyjną, co ułatwia prace serwisowe bez dodatkowych rozłączników.

Budowa i montaż na szynie DIN

Urządzenie zajmuje 1 moduł, szerokość 18 mm, wysokość 77 mm, długość 85 mm. Montaż na szynie DIN w rozdzielnicy modułowej, bez montażu podtynkowego. Przyłącza przystosowane do przewodów jednodrutowych 1 ... 25 mm2 oraz wielożyłowych 1 ... 16 mm2. Możliwość dodatkowego wyposażenia pozwala na rozbudowę funkcji w ramach serii. Stopień ochrony IP20 w stanie wolnym, IP40 po zamontowaniu w obudowie rozdzielnicy. Praca w temperaturze otoczenia od -30 °C do 70 °C i zakresie częstotliwości 50 ... 60 Hz. Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli wspierają długą eksploatację w typowych warunkach instalacji.

Parametry elektryczne i bezpieczeństwo pracy

Charakterystyka wyzwalania B zapewnia wolniejszą reakcję na krótkie impulsy prądowe, co sprawdza się przy rozruchu urządzeń z umiarkowanym prądem udarowym. Napięcie znamionowe 240 V AC, napięcie znamionowe izolacji Ui 500 V, znamionowe napięcie udarowe wytrzymywane Uimp 4 kV. Klasa ograniczenia energii 3 i kategoria przepięcia 3, stopień zanieczyszczenia 3. Straty mocy na poziomie 3 W. Liczba biegunów całkowita 1, liczba biegunów chronionych 1, brak jednoczesnego rozłączania bieguna N. Rodzaj napięcia AC.

Konstrukcja przewiduje pracę w środowisku o podwyższonym stopniu zanieczyszczenia, a parametry wytrzymałościowe odpowiadają wymaganiom instalacji mieszkaniowych.

Zastosowanie i zgodność

Zgodność z normą IEC/EN 60898-1 dla wyłączników nadprądowych. Oznaczenie CE potwierdza spełnienie wymagań UE.
