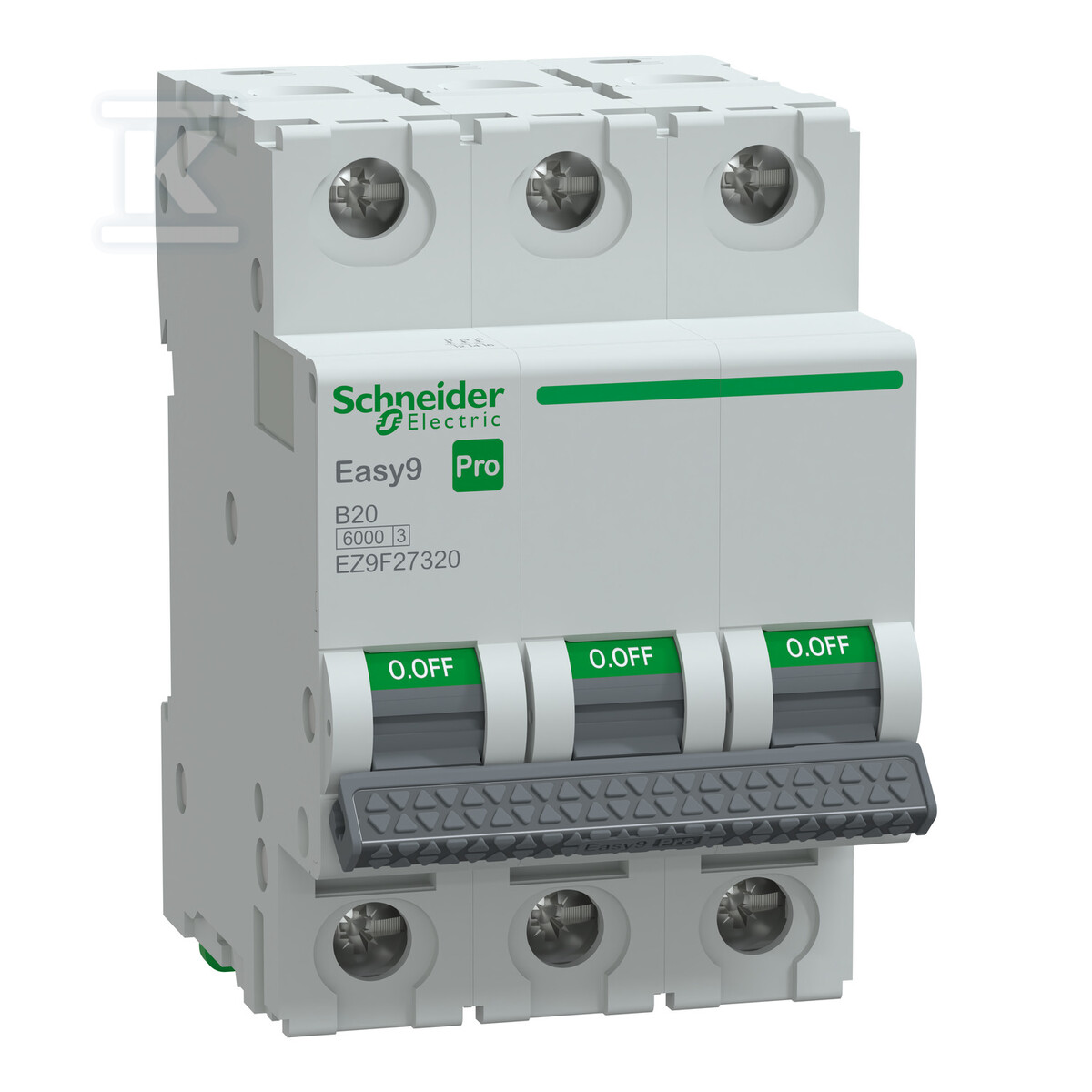

Wyłącznik nadprądowy Easy9 Pro EZ9F-B20-3 B 20A 3-biegunowy EZ9F27320

Trójbiegunowy wyłącznik nadprądowy do instalacji mieszkaniowych i usługowych

Easy9 Pro w wersji 3-biegunowej 20 A z charakterystyką B zapewnia selektywną ochronę obwodów przed przeciążeniem i zwarciem w rozdzielnicach modułowych. Trzy bieguny pozwalają zabezpieczyć jednocześnie wszystkie fazy w układzie trójfazowym, a charakterystyka B reaguje na prądy zwarciowe już od 3 do 5-krotności prądu znamionowego, co sprawdza się w obwodach oświetleniowych, gniazdowych i z niewielkimi silnikami. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, co ułatwia szybką weryfikację stanu bez konieczności dodatkowych pomiarów.

Urządzenie pełni funkcję izolacyjną, więc po wyłączeniu można bezpiecznie pracować po stronie odpływowej. Jest to szczególnie przydatne przy przeglądach i wymianach odbiorników w instalacjach modułowych. Mechaniczna trwałość do 20 000 cykli i elektryczna do 10 000 cykli przekładają się na długą żywotność w typowych warunkach eksploatacji rozdzielnicy.

Budowa i sygnalizacja stanu

Obudowa ma kolor szary i szerokość 3 modułów, co ułatwia planowanie miejsca w skrzynce. Wysokość 85 mm, szerokość 54 mm i głębokość 77 mm pozwalają na gęste upakowanie bez utraty dostępu do zacisków. Dźwignia ON/OFF jest czytelna, a wspomniany zielony wskaźnik otwarcia styków daje pewność, że obwód jest rzeczywiście odłączony. Złącza przyjmują przewody o przekroju do 25 mm2 w wykonaniu jednodrutowym oraz 1 do 16 mm2 w wykonaniu wielodrutowym, co pokrywa standardowe przekroje instalacji mieszkaniowych i lekkiej usługowej.

Montaż odbywa się na szynie DIN, a połączenie z szyną fazową możliwe jest zarówno w wersji widełkowej, jak i szpilkowej. Stopień zanieczyszczenia 3 oraz klasa ograniczenia energii 3 oznaczają, że urządzenie jest projektowane do pracy w środowisku z umiarkowanym zapyleniem i wilgocią typowym dla rozdzielnic wewnętrznych.

Montaż, trwałość i warunki pracy

Urządzenie jest przeznaczone do instalacji modułowej i po zamontowaniu w obudowie osiąga stopień ochrony IP40, natomiast samo urządzenie ma IP20. Zakres temperatury pracy od -30 °C do 70 °C pozwala na zastosowanie w nieogrzewanych pomieszczeniach technicznych i na zewnątrz w odpowiednio zabezpieczonej rozdzielnicy. Temperatura przechowywania od -40 °C do +85 °C ułatwia logistykę i magazynowanie.

Masa ok. 0,31 kg sprawia, że montaż jest lekki i nie obciąża szyny. Trwałość mechaniczna i elektryczna potwierdzona w cyklach łączeniowych przekłada się na stabilną pracę w rozdzielnicach, gdzie wyłącznik jest rzadko załączany ręcznie, a częściej pracuje jako zabezpieczenie automatyczne.

Parametry elektryczne i bezpieczeństwo

Napięcie izolacji Ui wynosi 500 V AC, a znamionowe napięcie udarowe Uimp 4 kV, co zapewnia odporność na przepięcia występujące w sieci niskiego napięcia. Znamionowa zdolność wyłączania zwarciowego sięga 6 kA przy 240 V AC i 415 V AC w sieci 50/60 Hz, zgodnie z IEC/EN 60898-1. Klasa ograniczenia energii 3 ogranicza oddziaływanie łuku podczas zwarcia.

Charakterystyka B i prąd znamionowy 20 A sprawiają, że wyłącznik nadaje się do zabezpieczania obwodów odbiorczych o umiarkowanym poborze mocy, gdzie nie występują duże prądy rozruchowe. Zgodność z normą mieszkaniową IEC/EN 60898-1 potwierdza przydatność w instalacjach domowych i usługowych.
