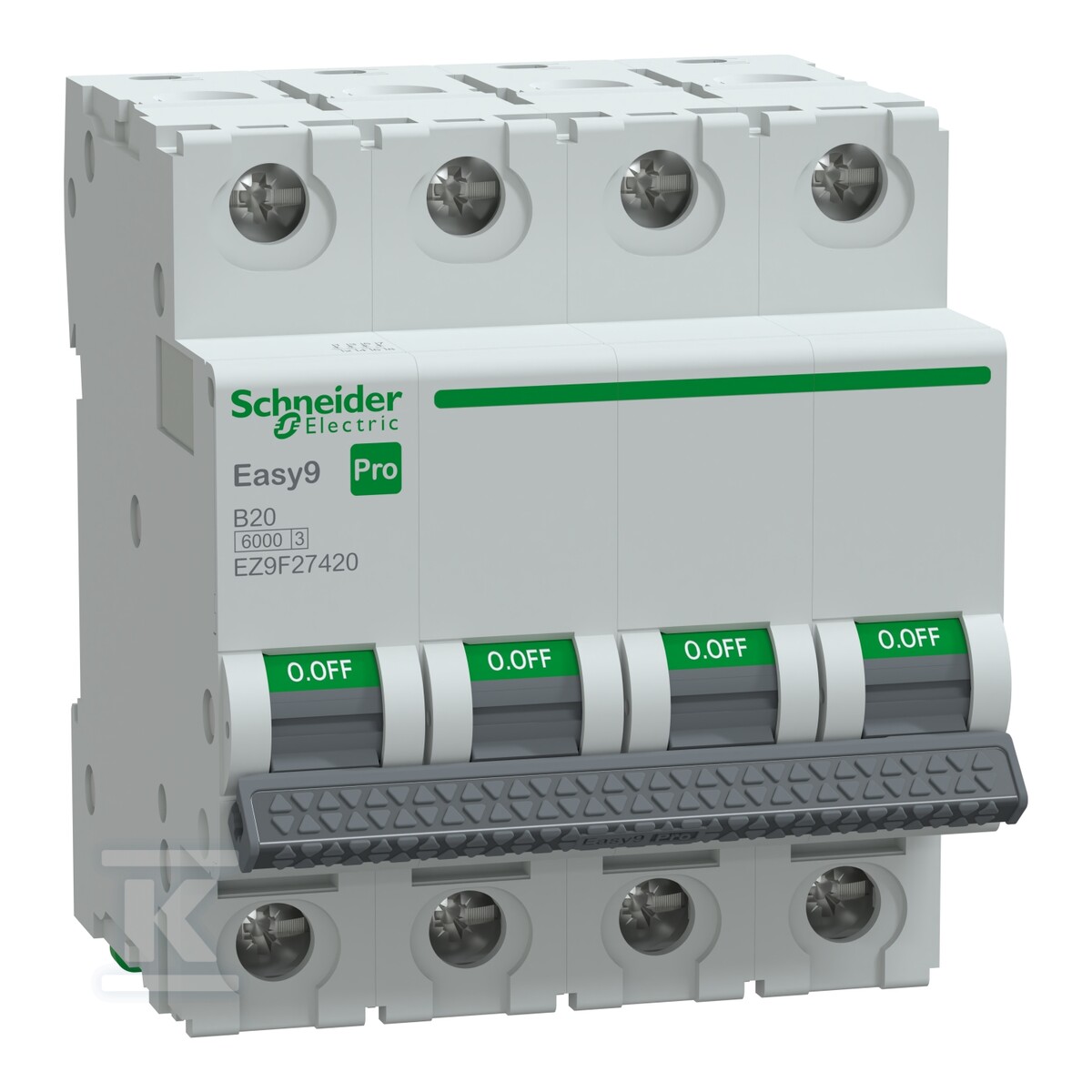

Wyłącznik nadprądowy Easy9 Pro EZ9F-B20-4 B 20A 4-biegunowy EZ9F27420

Czterobiegunowa ochrona nadprądowa do instalacji modułowych

Wyłącznik nadprądowy Easy9 Pro 4-biegunowy 20 A zapewnia ochronę przed przeciążeniami i zwarciami w obwodach wymagających odłączenia wszystkich żył roboczych i neutralnej. Przeznaczony jest do montażu na szynie DIN w rozdzielnicach modułowych, gdzie łączy funkcję zabezpieczenia z możliwością izolacji obwodu po stronie odpływowej. Konstrukcja serii Easy9 Pro zakłada dopasowanie do różnorodnych projektów instalacyjnych przy zachowaniu czytelnej sygnalizacji stanu.

Charakterystyka wyzwalania i parametry elektryczne

Urządzenie pracuje z charakterystyką wyzwalania typu B, co oznacza selektywną reakcję na przeciążenia i zwarcia typowe dla instalacji mieszkaniowych i komercyjnych. Znamionowy prąd 20 A w układzie 4-biegunowym pozwala zabezpieczyć obwody czteroprzewodowe. Znamionowa zdolność wyłączania zwarciowego sięga 6 000 A, a klasa ograniczenia energii 3 ogranicza oddziaływanie łuku podczas zwarcia. Znamionowe napięcie izolacji Ui wynosi 500 V AC, znamionowe napięcie udarowe Uimp 4 kV, a stopień zanieczyszczenia 3 potwierdza przydatność w typowych warunkach rozdzielnicy. Zgodność z normą IEC/EN 60898-1 gwarantuje spełnienie wymagań dla wyłączników nadprądowych w instalacjach mieszkaniowych.

Funkcja izolacyjna i sygnalizacja stanu

Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, co ułatwia weryfikację stanu rozłączenia bez dodatkowych narzędzi. Urządzenie nadaje się do pełnienia funkcji izolacyjnej, dzięki czemu po wyłączeniu można bezpiecznie wykonywać prace w obwodzie znajdującym się po stronie odpływowej. Rozwiązanie to jest szczególnie przydatne przy konserwacji odbiorników podłączonych za zabezpieczeniem, gdzie wymagane jest pewne odseparowanie napięcia.

Trwałość, montaż i warunki pracy

Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przekłada się na długą żywotność w eksploatacji cyklicznej. Montaż na szynie DIN umożliwia szybkie i stabilne umieszczenie w rozdzielnicy modułowej. Stopień ochrony wynosi IP20 w stanie wolnym, a po zamontowaniu w obudowie IP40, co zapewnia podstawową ochronę przed dotykiem i ciałami stałymi. Zakres temperatury pracy od -30 °C do 70 °C pozwala na zastosowanie w pomieszczeniach technicznych i w instalacjach narażonych na zmienną temperaturę otoczenia.
