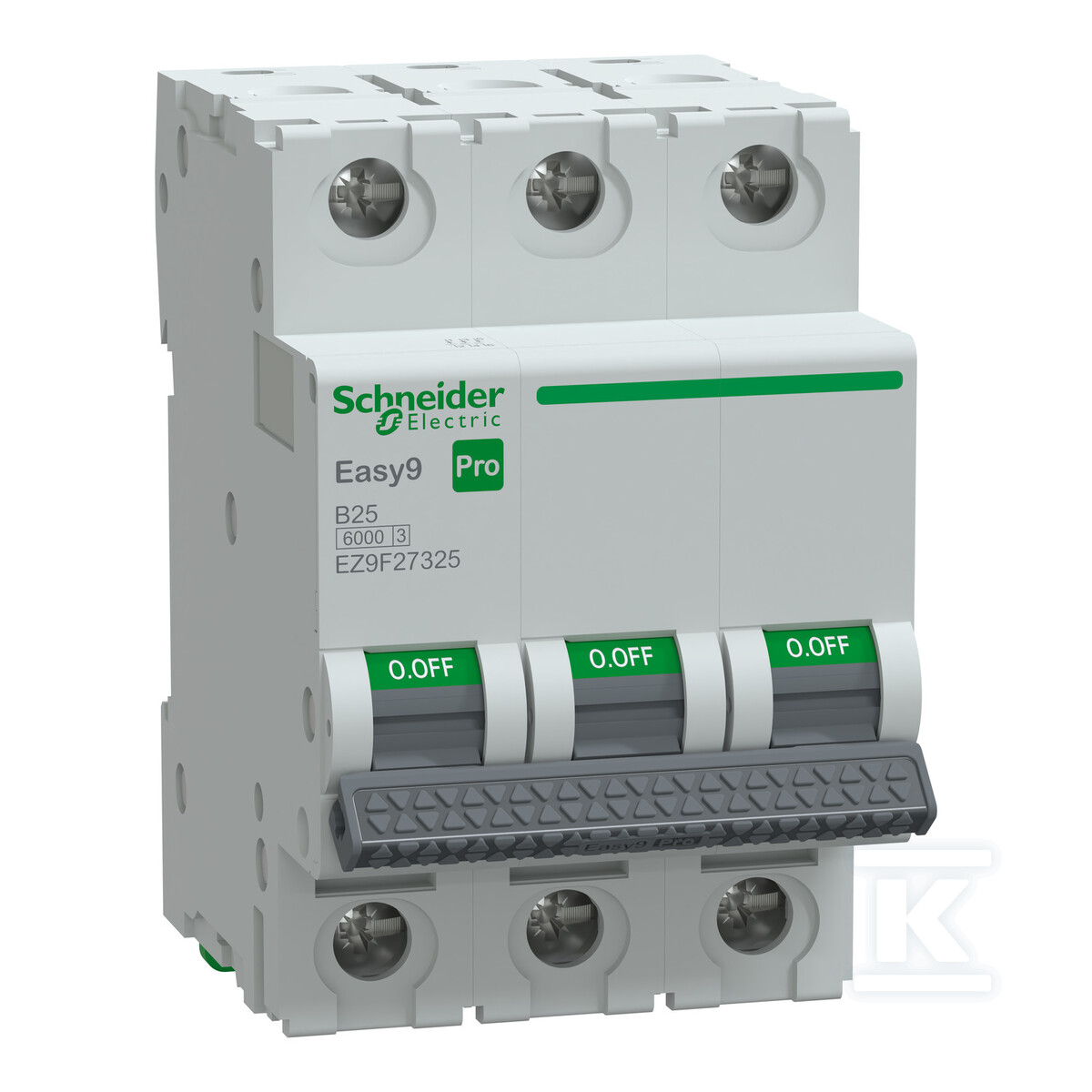

Wyłącznik nadprądowy Easy9 Pro EZ9F-B25-3 B 25A 3-biegunowy EZ9F27325

Trójbiegunowa ochrona obwodów 25 A z charakterystyką B dla instalacji mieszkaniowych i usługowych

Easy9 Pro 25 A 3-biegunowy z charakterystyką B zapewnia ochronę przed przeciążeniem i zwarciem w obwodach trójfazowych 230/400 V AC. Wyzwalanie termiczno-magnetyczne reaguje powoli na krótkie przepięcia przy rozruchu, a szybciej na trwałe przeciążenie, co sprawdza się przy zabezpieczaniu linii zasilających odbiorniki o umiarkowanym prądzie rozruchowym. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, co ułatwia potwierdzenie stanu wyłączenia przed pracą po stronie odpływowej. Urządzenie nadaje się do pełnienia funkcji izolacyjnej zgodnie z IEC/EN 60898-1.

Montaż na szynie DIN i konstrukcja ułatwiająca instalację

Urządzenie montuje się na szynie DIN w rozdzielnicy modułowej. Szerokość zajmuje 3 moduły, ok. 62 mm szerokości, przy wysokości ok. 74 mm i głębokości ok. 88 mm. Zaciski typu pull up ograniczają ryzyko nieprawidłowego włożenia przewodu i poluzowania połączenia. Biconnect umożliwia wybór szyny grzebieniowej typu pin lub widełkowego, a także montaż dodatkowych akcesoriów na miejscu. Przyłącze przyjmuje przewód jednodrutowy 1 - 25 mm2 oraz wielożyłowy 1 - 16 mm2, z momentem dokręcania 2,00 Nm. Dźwignia z widocznym zielonym wskaźnikiem otwarcia wspiera bezpieczną pracę serwisową.

Parametry elektryczne i warunki pracy

Charakterystyka B oznacza magnetyczne zadziałanie w zakresie 3 - 5 x In. Znamionowa zdolność łączeniowa Icn wynosi 6 kA przy 400 V zgodnie z EN 60898-1. Znamionowe napięcie izolacji Ui to 500 V AC, a znamionowe napięcie udarowe wytrzymywane Uimp to 4 kV. Klasa ograniczenia energii 3 ogranicza energię łuku przy zwarciu, a stopień zanieczyszczenia 3 i kategoria przepięcia 3 odpowiadają typowym warunkom rozdzielnic. Stopień ochrony obudowy to IP20, po zamontowaniu w obudowie IP40. Zakres temperatury pracy od -30°C do 70°C pozwala na zastosowanie w nieogrzewanych pomieszczeniach technicznych. Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przy 50 - 60 Hz przekładają się na długą żywotność w eksploatacji. Straty mocy ok. 3,1 W.

Zastosowanie i zgodność z normami

Zgodność z normą mieszkaniową IEC/EN 60898-1 potwierdza przeznaczenie do instalacji niskiego napięcia w budynkach mieszkalnych i usługowych. Możliwość pełnienia funkcji izolacyjnej umożliwia bezpieczne wykonywanie prac w obwodzie po stronie odpływowej po wyłączeniu i zablokowaniu dźwigni. Rozwiązanie sprawdza się w rozdzielnicach głównych i podrozdzielnicach zasilających obwody oświetleniowe, gniazdowe i siłowe o prądzie znamionowym 25 A. Oznaczenie CE potwierdza zgodność z wymaganiami UE.
