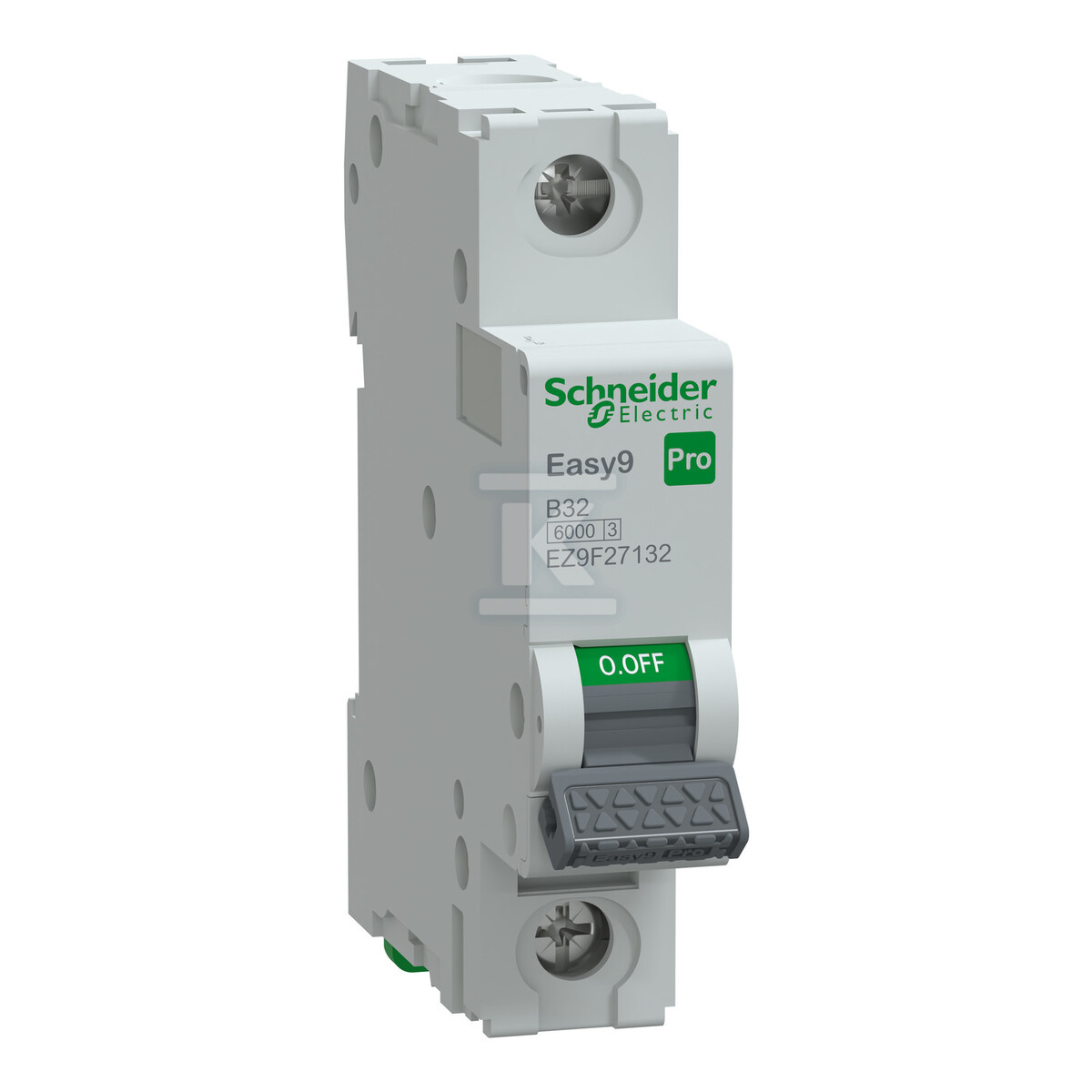

Wyłącznik nadprądowy Easy9 Pro EZ9F-B32-1 B 32A 1-biegunowy EZ9F27132

Jednobiegowy wyłącznik nadprądowy 32 A z charakterystyką B do rozdzielnic modułowych

Wyłącznik nadprądowy Easy9 Pro 1-biegunowy 32 A zapewnia ochronę obwodów przed przeciążeniem i zwarciem w instalacjach mieszkaniowych i przemysłowych. Charakterystyka wyzwalania typu B pozwala na nieco wolniejszą reakcję na krótkie impulsy prądowe, co sprawdza się przy rozruchu urządzeń z umiarkowanym prądem udarowym. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, a konstrukcja umożliwia pełnienie funkcji izolacyjnej, co pozwala na bezpieczne wykonywanie prac po stronie odpływowej.

Ochrona przed przeciążeniem i zwarciem

Urządzenie pracuje w technologii termiczno-magnetycznej i jest przeznaczone do sieci AC 50-60 Hz. Napięcie izolacji Ui wynosi 500 V AC, a znamionowe napięcie udarowe Uimp 4 kV, co daje zapas przy przepięciach w instalacji. Zdolność łączeniowa sięga 6000 A, a klasa ograniczenia energii 3 ogranicza oddziaływanie łuku podczas zwarcia. Stopień zanieczyszczenia 3 odpowiada warunkom typowym dla rozdzielnic modułowych. Zgodność z normą IEC/EN 60898-1 potwierdza przeznaczenie do zastosowań mieszkaniowych.

• wyzwalanie typu B do obwodów z ograniczonym prądem rozruchowym
• skuteczne odcinanie przy zwarciu do 6000 A
• ograniczenie energii łuku w klasie 3

Montaż i trwałość mechaniczna

Wyłącznik montuje się na szynie DIN w pozycji klipsowej i zajmuje szerokość jednego modułu. Szerokość zabudowy to 17,5 mm, wysokość ok. 85 mm, głębokość ok. 75 mm, masa ok. 116 g. Zaciski przyjmują przewody jednodrutowe 1-35 mm2 oraz wielodrutowe 1-25 mm2, a zalecany moment dokręcania wynosi 2 N·m. Obudowa w kolorze szarym RAL 7035 jest odporna na typowe oddziaływania w rozdzielnicy.

Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przekłada się na długą żywotność w eksploatacji cyklicznej. Straty mocy w stanie załączenia to ok. 3,5 W, co ogranicza nagrzewanie w gęsto zabudowanych rozdzielnicach.

Bezpieczeństwo użytkowania i warunki pracy

Zielony wskaźnik na dźwigni pokazuje jednoznacznie, czy styki są fizycznie otwarte, co ułatwia kontrolę przed pracami konserwacyjnymi. Urządzenie nadaje się do izolacji obwodu, a po zamontowaniu w obudowie stopień ochrony wzrasta z IP20 do IP40. Zakres temperatury pracy od -30 °C do 70 °C pozwala na zastosowanie w pomieszczeniach nieogrzewanych i w szafach rozdzielczych o podwyższonej temperaturze.

• możliwość bezpiecznego odłączenia i izolacji obwodu
• czytelny sygnał otwarcia styków
• praca w szerokim zakresie temperatur
