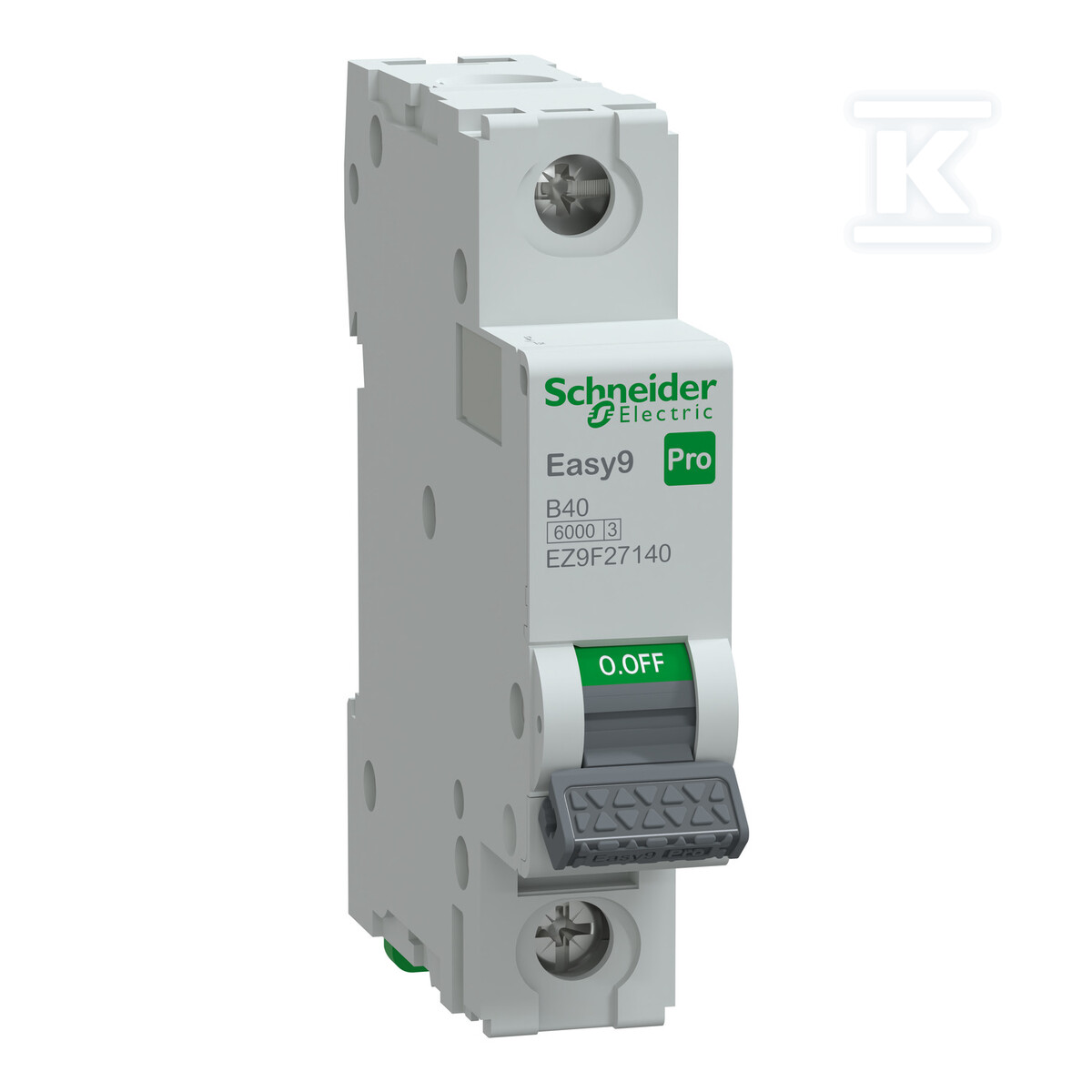

Wyłącznik nadprądowy Easy9 Pro EZ9F-B40-1 B 40A 1-biegunowy EZ9F27140

Jednofazowa ochrona nadprądowa z charakterystyką B dla instalacji mieszkaniowych

Wyłącznik nadprądowy Easy9 Pro 1P 40 A z charakterystyką B to modułowe zabezpieczenie niskiego napięcia przeznaczone do obwodów jednofazowych w instalacjach mieszkaniowych. Reaguje szybko na przeciążenia i zwarcia, a jednocześnie pozwala na bezpieczne odłączenie obwodu po stronie odpływowej dzięki funkcji izolacyjnej. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, co ułatwia kontrolę stanu urządzenia bez dodatkowych wskaźników.

Budowa i montaż modułowy

Urządzenie montuje się na standardowej szynie DIN 35 mm w rozdzielnicy modułowej. Zajmuje szerokość 18 mm, czyli jeden moduł, i pasuje do typowych rozstawów szynowych. Przewody można podłączyć w zakresie 1,5 - 25 mm2, co pokrywa większość przewodów instalacyjnych stosowanych w obwodach oświetleniowych i gniazdowych.

Stopień ochrony samego aparatu to IP20, a po zabudowie w obudowie rozdzielnicy wzrasta do IP40. Pracuje w zakresie temperatur od -30°C do 70°C i jest przystosowany do stopnia zanieczyszczenia 3. Trwałość mechaniczna sięga 20 000 cykli łączeniowych, a elektryczna 10 000 cykli, co przekłada się na długą żywotność w warunkach cyklicznego załączania i wyłączania.

Parametry elektryczne i bezpieczeństwo

Charakterystyka wyzwalania typu B oznacza wolniejszą reakcję na krótkie impulsy prądowe, co sprawdza się w obwodach z niewielkim prądem rozruchowym, takich jak oświetlenie i standardowe gniazda. Znamionowa zdolność wyłączania wynosi 6 kA przy 230/400 V AC, 50/60 Hz. Znamionowe napięcie izolacji Ui to 500 V AC, a znamionowe napięcie udarowe Uimp 4 kV.

Aparat spełnia wymagania normy mieszkaniowej IEC/EN 60898-1 i posiada oznaczenie CE. Klasa ograniczenia energii 3 ogranicza oddziaływanie łuku zwarciowego na instalację. Funkcja izolacyjna pozwala na bezpieczne wykonywanie prac w obwodzie znajdującym się po stronie odpływowej po fizycznym otwarciu styków.

Zastosowanie w praktyce

W praktyce instalator wykorzystuje ten wyłącznik do zabezpieczenia linii oświetleniowych oraz innych odbiorów jednofazowych bez dużych prądów rozruchowych. Szybka charakterystyka B chroni przewody przed przegrzaniem przy przeciążeniu, a wysoka zdolność zwarciowa 6 kA zapewnia skuteczne wyłączenie nawet w gęsto zabudowanych rozdzielnicach.

Seria Easy9 Pro jest projektowana pod kątem łatwej integracji z różnymi typami rozdzielnic i projektów instalacyjnych, z zachowaniem spójności mechanicznej i elektrycznej w całym zestawie zabezpieczeń.
