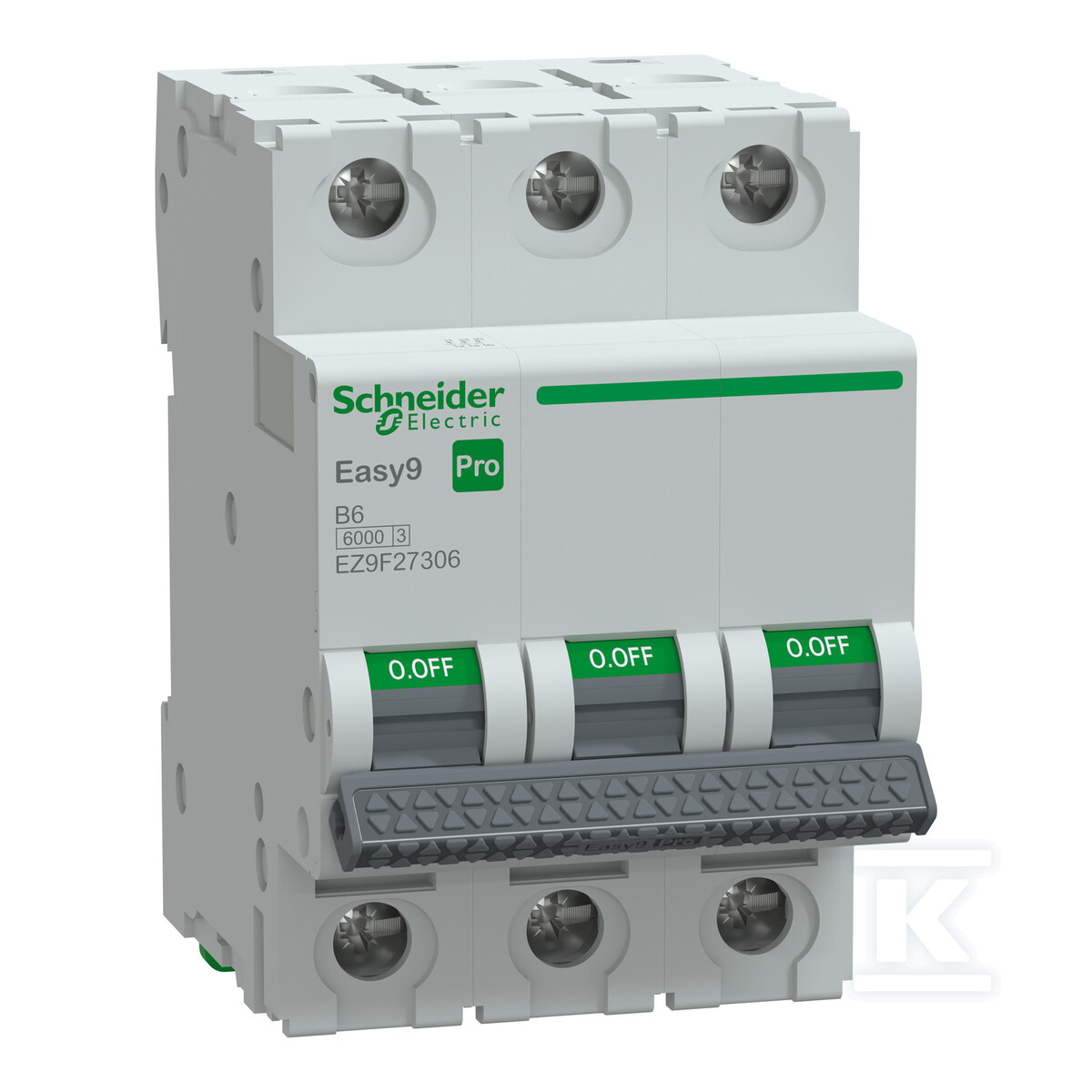

Wyłącznik nadprądowy Easy9 Pro EZ9F-B6-3 B 6A 3-biegunowy EZ9F27306

Trójbiegunowa ochrona nadprądowa 6 A z charakterystyką B w serii Easy9 Pro

Trójbiegunowy wyłącznik nadprądowy niskiego napięcia 6 A zapewnia ochronę przed przeciążeniem i zwarciem. Charakterystyka wyzwalania B pozwala na wolniejszą reakcję na krótkie impulsy prądowe, co sprawdza się przy rozruchu urządzeń z umiarkowanym poborem prądu. Znamionowa zdolność wyłączania sięga 6000 A, a urządzenie pracuje w sieci 230/400 V AC. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, co ułatwia kontrolę stanu podczas prac serwisowych.

Budowa i montaż na szynie DIN

Urządzenie zajmuje 3 moduły i ma szerokość 54 mm, długość 85 mm oraz wysokość 77 mm. Montaż odbywa się na standardowej szynie DIN w rozdzielnicy modułowej. Mechaniczna trwałość wynosi 20 000 cykli, elektryczna 10 000 cykli, co przekłada się na długą żywotność w eksploatacji cyklicznej. Wyłącznik nadaje się do pełnienia funkcji izolacyjnej i umożliwia bezpieczne wykonywanie prac w obwodzie po stronie odpływowej po fizycznym otwarciu styków.

Ochrona, parametry elektryczne i warunki pracy

Znamionowe napięcie izolacji Ui 500 V AC oraz znamionowe napięcie udarowe Uimp 4 kV zapewniają odporność na przepięcia występujące w instalacjach mieszkaniowych. Klasa ograniczenia energii 3 ogranicza oddziaływanie łuku zwarciowego, a stopień zanieczyszczenia 3 odpowiada typowym warunkom rozdzielnic. Stopień ochrony to IP20 na urządzeniu, IP40 po zamontowaniu w obudowie. Zakres temperatury pracy od -30°C do 70°C pozwala na instalację w nieogrzewanych pomieszczeniach technicznych. Zgodność z normą IEC/EN 60898-1 potwierdza przeznaczenie do instalacji mieszkaniowych.

Zastosowanie w rozdzielnicy modułowej

Rozwiązanie jest przeznaczone do zabezpieczania obwodów odbiorczych trójfazowych o obciążeniu znamionowym 6 A. Funkcja izolacyjna ułatwia odłączenie sekcji instalacji bez dodatkowego rozłącznika. Dzięki kompaktowej budowie i sygnalizacji stanu na dźwigni instalator szybko weryfikuje pozycję styków, a użytkownik końcowy zyskuje przewidywalną ochronę przed przeciążeniem i zwarciem.
