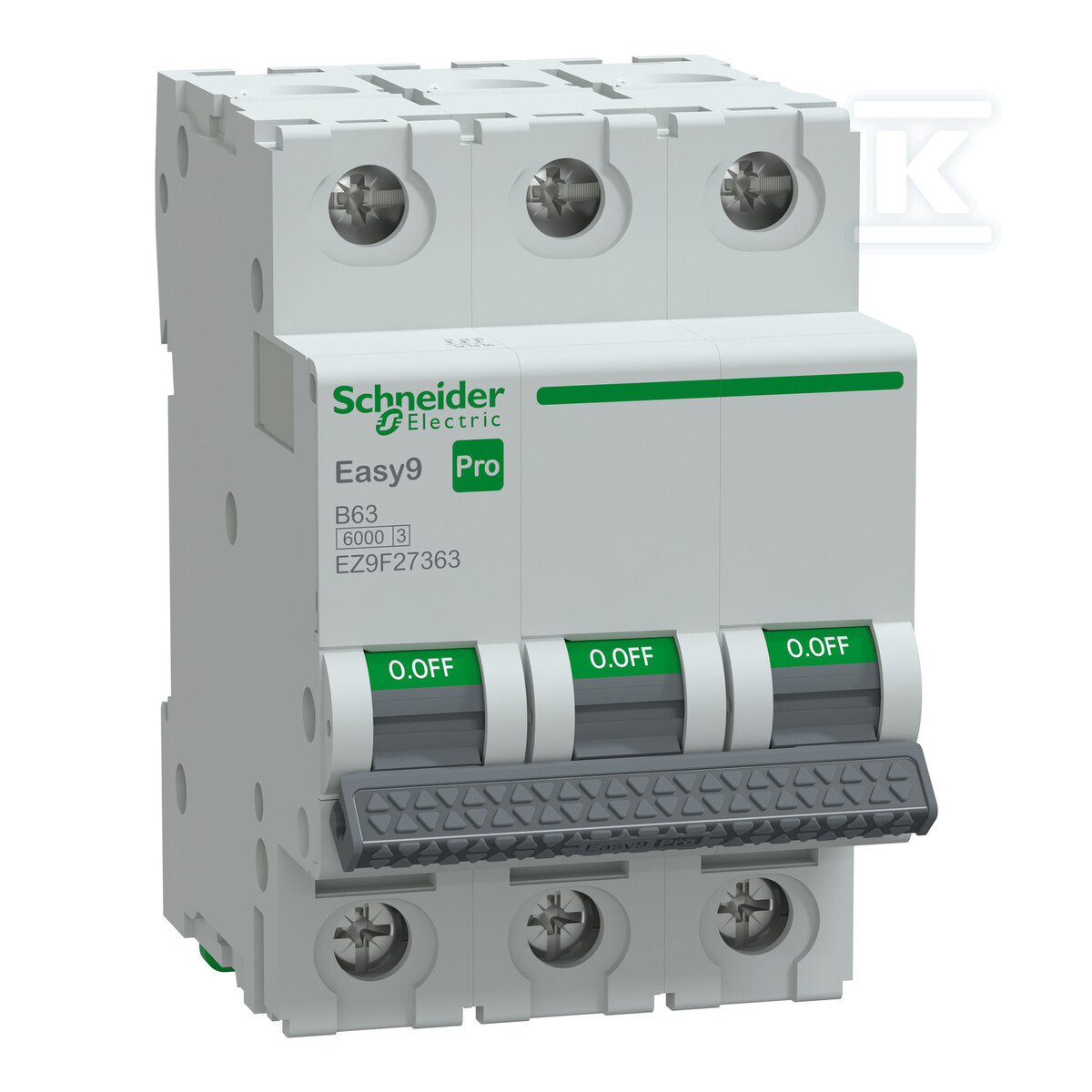

Wyłącznik nadprądowy Easy9 Pro EZ9F-B63-3 B 63A 3-biegunowy EZ9F27363

Trójbiegunowy wyłącznik nadprądowy 63 A z charakterystyką B do rozdzielnic modułowych

Trójbiegunowy wyłącznik nadprądowy niskiego napięcia 63 A z charakterystyką wyzwalania B zapewnia ochronę przed przeciążeniami i zwarciami w obwodach trójfazowych. Znamionowa zdolność wyłączania sięga 6000 A, a znamionowe napięcie izolacji Ui wynosi 500 V AC przy znamionowym napięciu udarowym Uimp 4 kV. Zgodność z normą mieszkaniową IEC/EN 60898-1. Charakterystyka B reaguje na prądy przeciążeniowe i zwarciowe w sposób dopasowany do odbiorników o niewielkich prądach rozruchowych, co ogranicza niepotrzebne zadziałania przy chwilowych szczytach obciążenia.

Montaż, ergonomia i sygnalizacja stanu

Urządzenie montuje się na standardowej szynie DIN w rozdzielnicy modułowej. Złącza typu biconnect dają możliwość wyboru szyny typu pin lub widełkowego, a zaciski z podnoszeniem ułatwiają prawidłowe wprowadzenie przewodów i ograniczają ryzyko poluzowania połączenia. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, co wspiera bezpieczną pracę przy obsłudze obwodu. Wyłącznik nadaje się do pełnienia funkcji izolacyjnej i umożliwia bezpieczne wykonywanie prac po stronie odpływowej. W ofercie dostępne są akcesoria montowane w terenie do monitorowania i zdalnego wyzwalania.

Parametry elektryczne i odporność

Klasa ograniczenia energii 3 ogranicza oddziaływanie łuku podczas zwarcia, a stopień zanieczyszczenia 3 uwzględnia warunki pracy w typowych rozdzielnicach. Trwałość mechaniczna do 20 000 cykli i trwałość elektryczna do 10 000 cykli przekładają się na długą żywotność w eksploatacji cyklicznej. Konstrukcja wspiera niezawodną ochronę przeciwzwarciową i stabilne działanie w instalacjach wymagających powtarzalności zadziałań.

Warunki pracy i bezpieczeństwo instalacji

Stopień ochrony samego aparatu wynosi IP20, a po zamontowaniu w obudowie rozdzielnicy osiąga IP40. Zakres temperatury pracy od -30 °C do 70 °C pozwala na instalację w pomieszczeniach technicznych o zmiennych warunkach termicznych. Funkcja izolacyjna z wyraźną sygnalizacją położenia styków zwiększa bezpieczeństwo personelu przy pracach konserwacyjnych.
