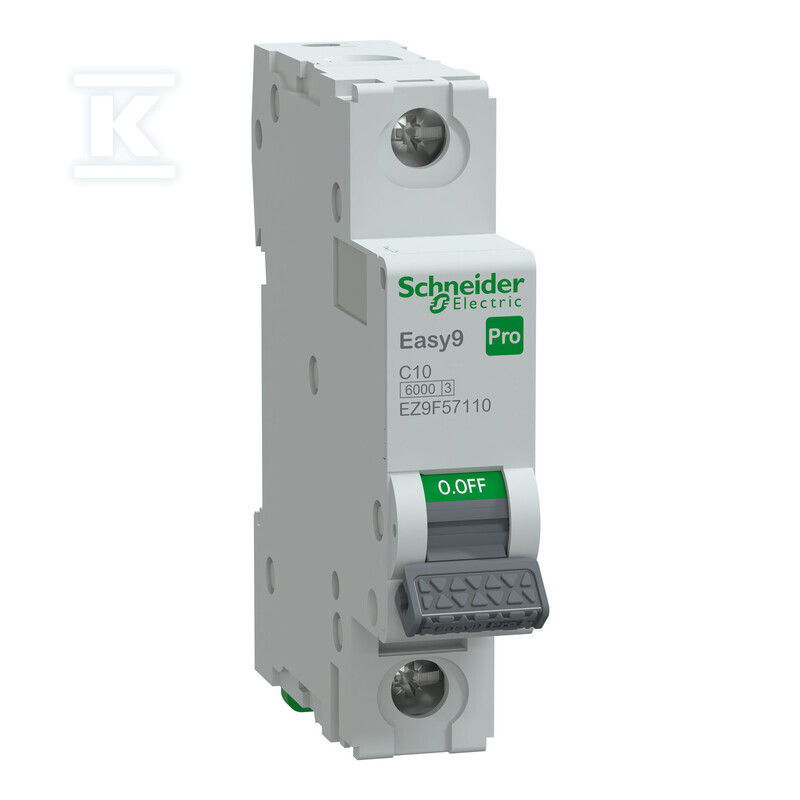

Wyłącznik nadprądowy Easy9 Pro EZ9F-C10-1 C 10A 1-biegunowy EZ9F57110

Jednobiegowy wyłącznik nadprądowy do instalacji modułowych

Wyłącznik Easy9 Pro 10 A 1P z charakterystyką wyzwalania C zapewnia ochronę przed przeciążeniem i zwarciem w obwodach niskiego napięcia AC. Znamionowy prąd 10 A i zdolność łączeniowa 6 kA przy 230 V sprawiają, że nadaje się do zabezpieczania linii oświetleniowych, sterowniczych oraz grup gniazd o niskim poborze mocy. Zgodność z IEC/EN 60898-1 oraz możliwość pełnienia funkcji izolacyjnej pozwalają na bezpieczne odłączanie obwodu po stronie odpływowej podczas prac serwisowych. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, co ułatwia kontrolę stanu urządzenia bez dodatkowych wskaźników.

Budowa i montaż

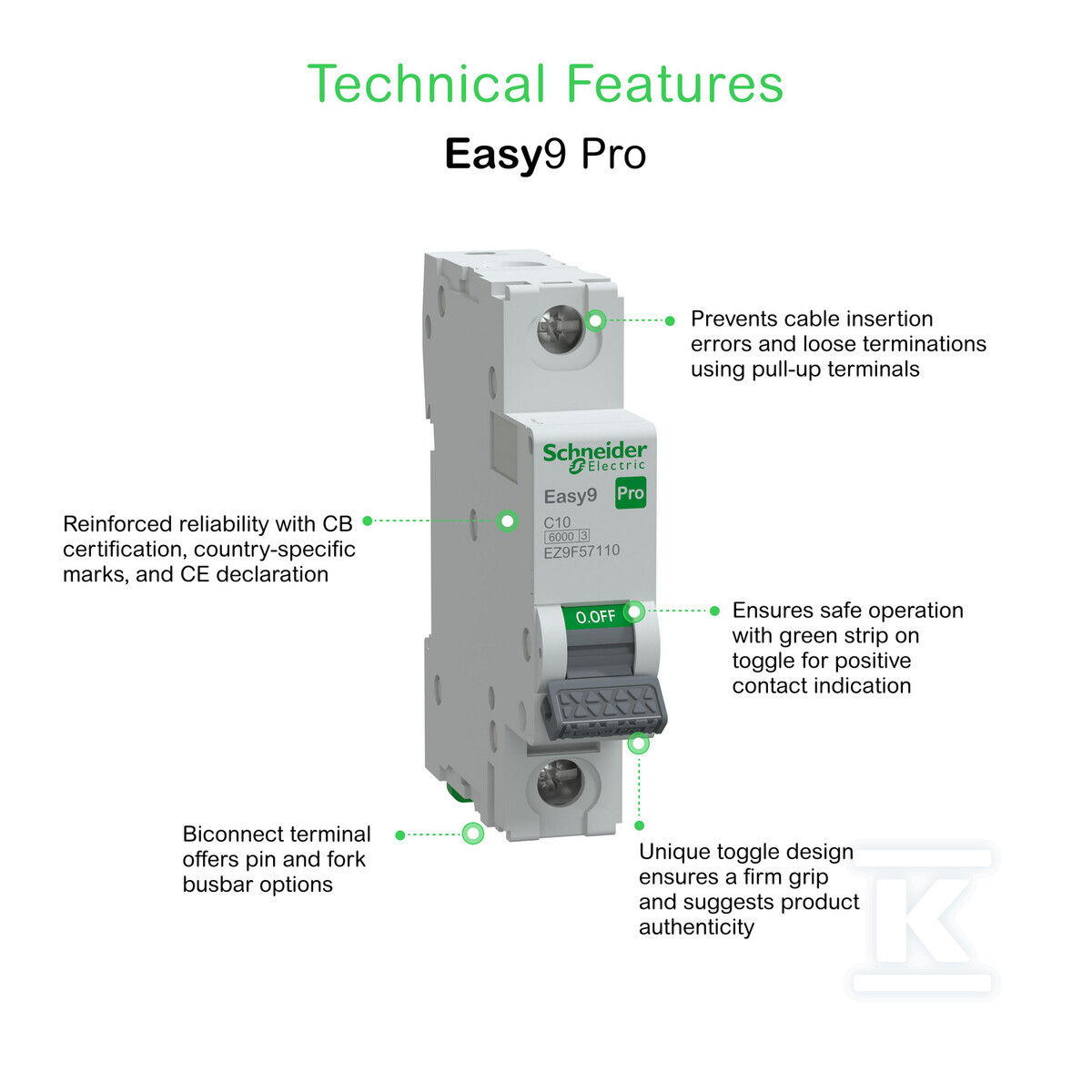

Urządzenie montuje się na szynie DIN w rozdzielnicy modułowej. Szerokość odpowiada jednemu modułowi, ok. 18 mm, przy wysokości 85 mm i głębokości 77 mm. Obudowa w kolorze szarym RAL 7035 mieści zaciski typu tunelowego z funkcją pull-up, które ograniczają ryzyko nieprawidłowego wpięcia przewodu i poluzowania połączenia. Przewód jednodrutowy można podłączyć w przekroju 1 ... 25 mm2, wielożyłowy 1 ... 16 mm2, z momentem dokręcania 2 N·m. Złącze biconnect umożliwia wybór szyny pinowej lub widełkowej, a konstrukcja przewiduje montaż dodatkowego wyposażenia do monitoringu i zdalnego wyzwalania. Możliwość rozbudowy o akcesoria montowane w polu zwiększa elastyczność w projektach rozwojowych.

Parametry pracy i bezpieczeństwo

Charakterystyka C reaguje wolniej na krótkie impulsy prądowe, co jest korzystne przy urządzeniach o podwyższonym prądzie rozruchowym, takich jak silniki i obciążenia indukcyjne. Zakres wyzwalania magnetycznego 5 ... 10 x In ogranicza niepotrzebne wyłączenia przy rozruchu. Napięcie znamionowe 240 V AC, napięcie izolacji Ui 500 V oraz wytrzymywane napięcie udarowe Uimp 4 kV zapewniają stabilną pracę w typowych instalacjach mieszkaniowych i małych obiektach. Klasa ograniczenia energii 3 i kategoria przepięcia 3 wspierają ochronę instalacji przy zwarciach. Stopień ochrony IP20 w urządzeniu, IP40 po zabudowie w obudowie, stopień zanieczyszczenia 3 oraz zakres temperatur pracy od -30 °C do 70 °C pozwalają na montaż w różnych warunkach środowiskowych. Straty mocy wynoszą 1,8 W, a trwałość mechaniczna sięga 20 000 cykli, elektryczna 10 000 cykli.

Zastosowanie i zgodność

Rozwiązanie sprawdza się w instalacjach mieszkaniowych, biurowych i małych obiektach przemysłowych, gdzie wymagana jest niezawodna ochrona obwodów jednofazowych. Dzięki charakterystyce C dobrze współpracuje z odbiornikami o prądzie rozruchowym, a jednocześnie zapewnia skuteczną ochronę przed skutkami zwarcia do 6 kA. Zgodność z normą IEC/EN 60898-1 potwierdza przeznaczenie do zastosowań mieszkaniowych. Pakowanie wykonane jest z tektury z recyklingu, a całkowity ślad węglowy cyklu życia deklarowany jest na poziomie 16 kg CO2 eq.
