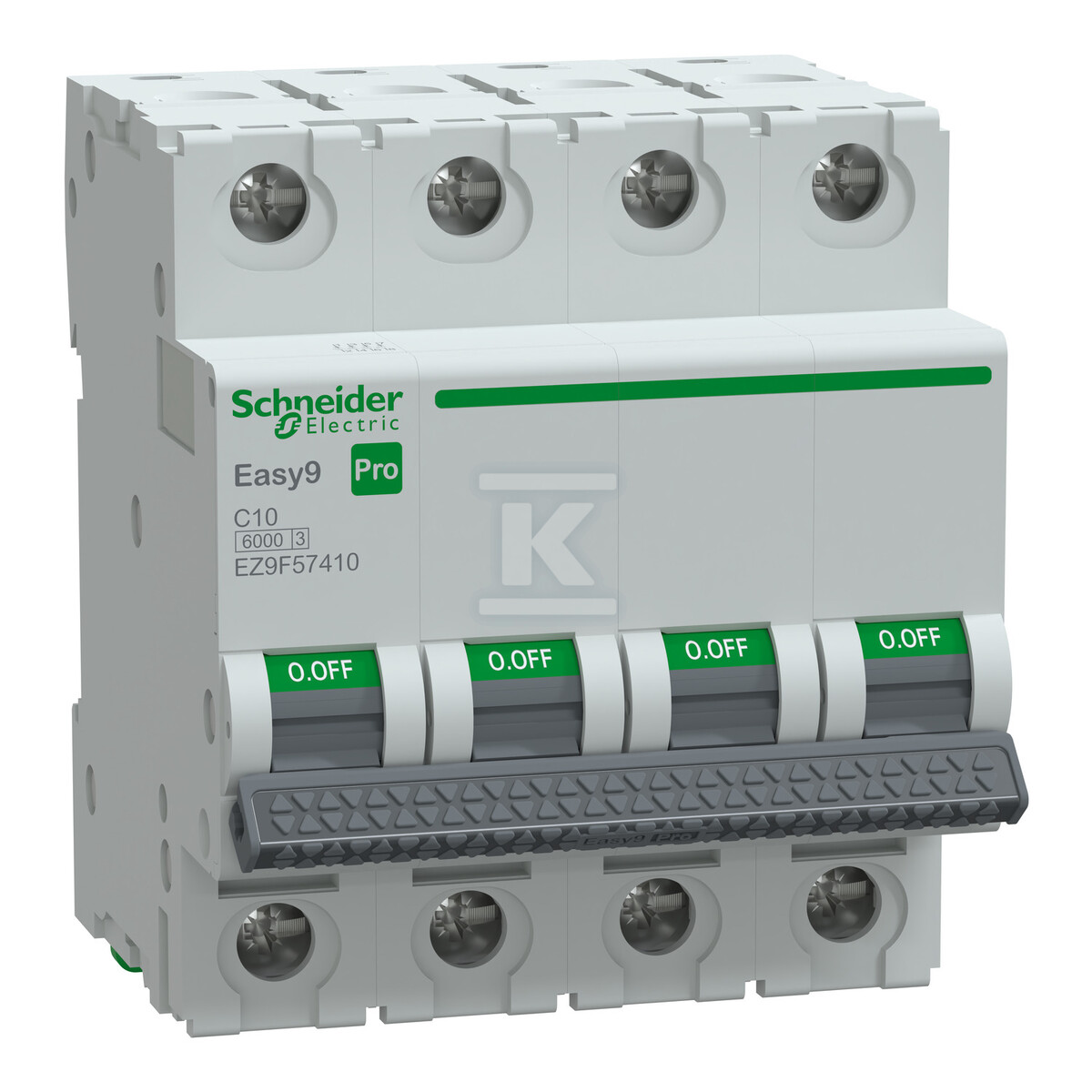

Wyłącznik nadprądowy Easy9 Pro EZ9F-C10-4 C 10A 4-biegunowy EZ9F57410

Czterobiegunowa ochrona nadprądowa z charakterystyką C dla instalacji mieszkaniowych i komercyjnych

Wyłącznik nadprądowy Easy9 Pro 10 A 4-biegunowy zapewnia ochronę przed przeciążeniem i zwarciem w obwodach niskiego napięcia. Charakterystyka wyzwalania typu C pozwala na krótkotrwałe przepięcia przy rozruchu urządzeń, co sprawdza się przy silnikach i odbiornikach o podwyższonym prądzie łączeniowym. Znamionowa zdolność zwarciowa do 6000 A oraz zgodność z normą IEC/EN 60898-1 czynią go rozwiązaniem dopasowanym do instalacji mieszkaniowych i lekkich komercyjnych.

Budowa, montaż i sygnalizacja stanu

Urządzenie zajmuje 4 moduły i jest przeznaczone do montażu na szynie DIN w rozdzielnicy modułowej. Cztery bieguny umożliwiają jednoczesne zabezpieczenie faz i przewodu neutralnego w układach trójfazowych z neutralnym. Dźwignia wyposażona jest w zielony pasek, który sygnalizuje fizyczne otwarcie styków i pozwala szybko odczytać stan wyłączenia bez dodatkowych wskaźników. Wyłącznik nadaje się do pełnienia funkcji izolacyjnej, co umożliwia bezpieczne wykonywanie prac po stronie odpływowej obwodu po jego odłączeniu. Stopień ochrony samego aparatu to IP20, a po zamontowaniu w obudowie rozdzielnicy wzrasta do IP40. Klasa ograniczenia energii 3 ogranicza oddziaływanie łuku zwarciowego, a stopień zanieczyszczenia 3 potwierdza przydatność w typowych warunkach rozdzielnic.

Parametry elektryczne i warunki pracy

Znamionowy prąd 10 A przy napięciu pracy 400 V zapewnia skuteczną ochronę obwodów zasilających rozgałęzienia i odbiorniki o umiarkowanym poborze. Znamionowe napięcie izolacji Ui wynosi 500 V AC, a znamionowe napięcie udarowe Uimp 4 kV zwiększa odporność na przepięcia. Zakres temperatury pracy od -30°C do 70°C pozwala na instalację w pomieszczeniach nieogrzewanych i w szafach z ograniczonym odprowadzaniem ciepła. Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przekładają się na długą żywotność w eksploatacji cyklicznej.

Zastosowanie i niezawodność w serii Easy9 Pro

Seria Easy9 Pro została zaprojektowana do różnorodnych projektów instalacyjnych, gdzie liczy się czytelna sygnalizacja i prosta integracja z istniejącymi systemami. Dzięki funkcji izolacyjnej wyłącznik może być wykorzystywany jako element odłączający w ramach procedury prac konserwacyjnych. Konstrukcja modułowa ułatwia rozbudowę rozdzielnicy i wymianę bez demontażu sąsiednich aparatów. Zgodność z IEC/EN 60898-1 potwierdza spełnienie wymagań dla wyłączników nadprądowych w instalacjach mieszkaniowych.
