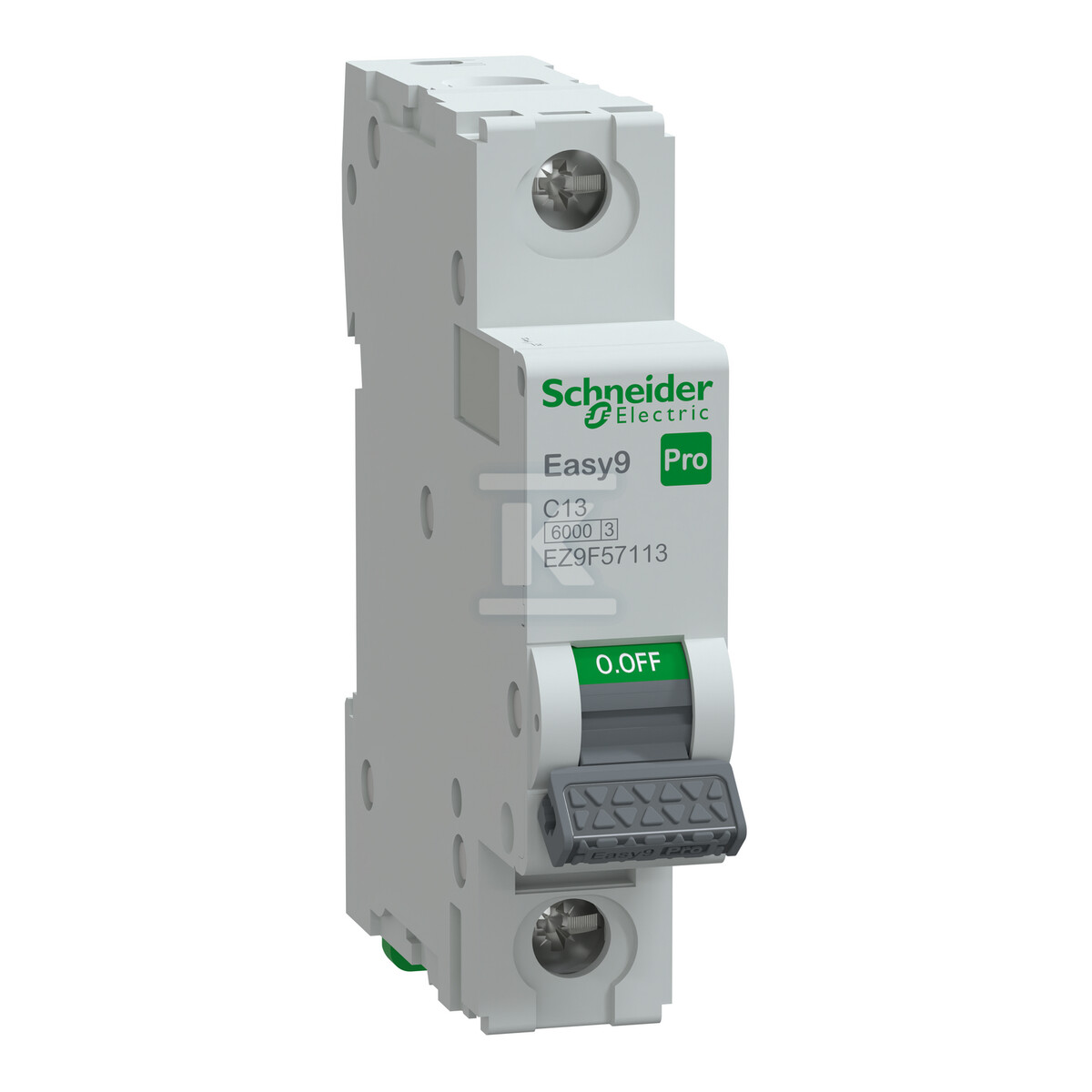

Wyłącznik nadprądowy Easy9 Pro EZ9F-C13-1 C 13A 1-biegunowy EZ9F57113

Jednobiegowy wyłącznik nadprądowy 13 A z charakterystyką C do rozdzielnic modułowych

Jednobiegowy wyłącznik nadprądowy niskiego napięcia z serii Easy9 Pro zapewnia ochronę przed przeciążeniem i zwarciem w obwodach 1-fazowych. Charakterystyka wyzwalania typu C pozwala na spokojniejsze reagowanie na krótkotrwałe skoki prądu, co sprawdza się przy rozruchu urządzeń z silnikiem. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, a urządzenie może pełnić funkcję izolacyjną, umożliwiając bezpieczne prace po stronie odpływowej.

Montaż modułowy i konstrukcja

Urządzenie montuje się na standardowej szynie DIN 35 mm w rozdzielnicy modułowej. Zajmuje szerokość 18 mm, czyli jeden moduł, przy wysokości 85 mm i głębokości 77 mm. Połączenia wykonuje się przewodami 1-25 mm2 sztywnymi, a w wersji elastycznej do 16 mm2, z momentem dokręcania 2 N·m. Konstrukcja z dolnym dedykowanym przyłączem szynowym ułatwia szybki i stabilny montaż bez narzędzi. Możliwa jest blokada dźwigni oraz montaż dodatkowego styku pomocniczego. Wytrzymałość mechaniczna sięga 20 000 cykli, a elektryczna 10 000 cykli, co przekłada się na długą żywotność w eksploatacji. Obudowa w kolorze szarym RAL 7035 ma klasę ograniczenia energii 3.

Ochrona i parametry elektryczne

Napięcie znamionowe pracy wynosi 240 V AC przy częstotliwości 50-60 Hz. Znamionowy prąd 13 A współpracuje z wyzwalnikiem termiczno-magnetycznym o charakterystyce C, z zakresem wyzwalania magnetycznego 5-10 × In. Zdolność łączeniowa zwarciowa to 6 kA przy 240 V AC. Znamionowe napięcie izolacji Ui to 500 V AC, a znamionowe napięcie udarowe Uimp 4 kV. Stopień zanieczyszczenia 3 oraz klasa ograniczenia energii 3 wspierają bezpieczną pracę w typowych warunkach instalacji mieszkaniowych i usługowych. Wyłącznik spełnia wymagania normy IEC/EN 60898-1 i może być stosowany jako element odłączający.

Warunki pracy i zgodność

Praca jest możliwa w zakresie temperatury od -30 °C do 70 °C, a przechowywanie od -40 °C do 85 °C. Stopień ochrony wynosi IP20 w stanie wolnym, a IP40 po zamontowaniu w obudowie rozdzielnicy. Urządzenie toleruje wilgotność względną do 95 % i jest tropikalizowane. Zgodność z EN 60898-1, oznaczenia CE i TSE potwierdzają dopuszczenie do instalacji elektrycznych. Sprawdzi się w ochronie obwodów oświetleniowych i gniazdowych, gdzie wymagana jest niezawodna ochrona przeciwzwarciowa i możliwość izolacji odcinka po stronie odpływowej.
