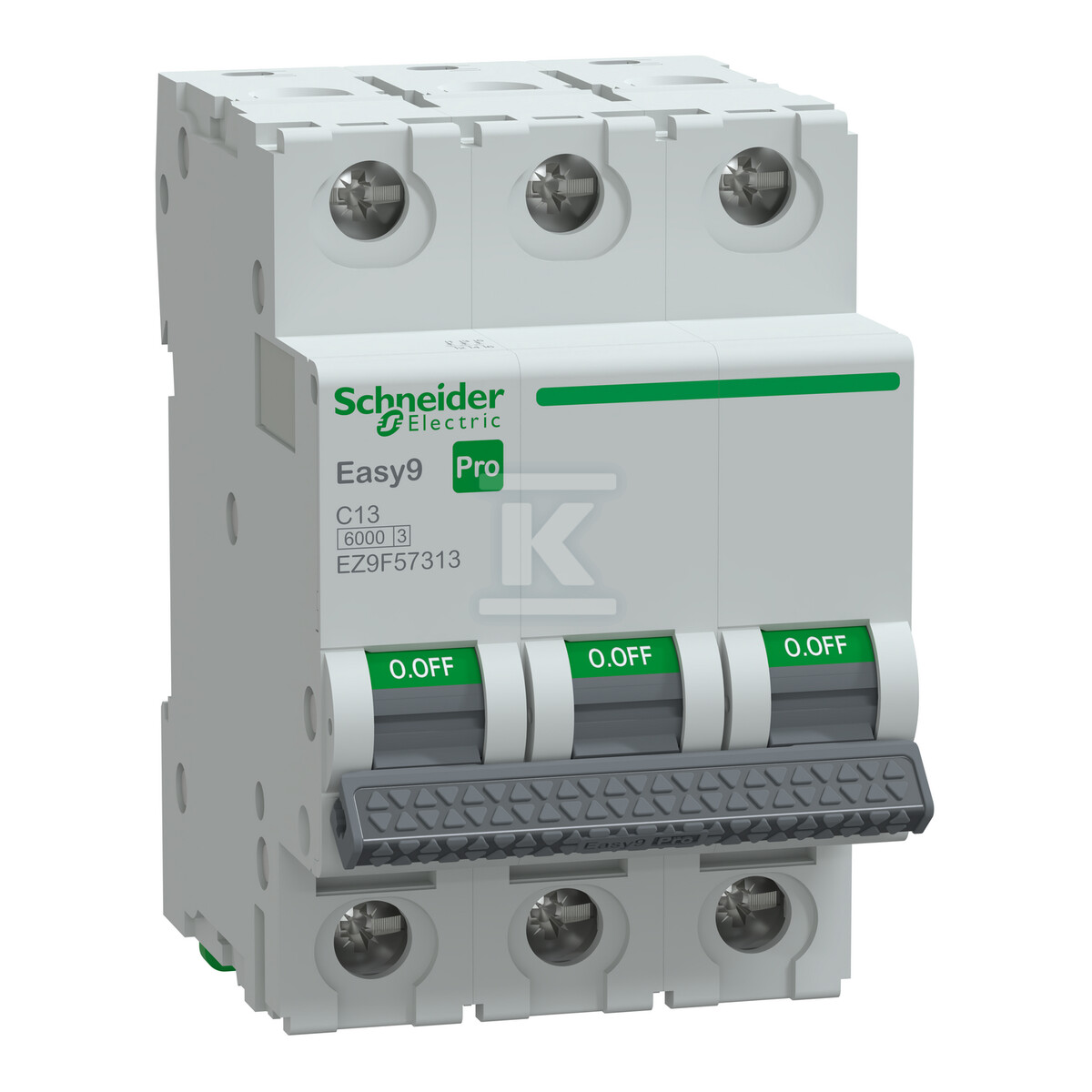

Wyłącznik nadprądowy Easy9 Pro EZ9F-C13-3 C 13A 3-biegunowy EZ9F57313

Trójbiegunowa ochrona nadprądowa z charakterystyką C dla instalacji 230/400 V AC

Trójbiegunowy wyłącznik nadprądowy z serii Easy9 Pro zapewnia selektywną ochronę obwodów trójfazowych przed przeciążeniem i zwarciem. Znamionowy prąd 13 A w połączeniu z charakterystyką wyzwalania typu C pozwala na spokojne przepięcia przy rozruchu urządzeń z silnikiem, jednocześnie reagując szybko na trwałe przeciążenie i zwarcie. Zdolność łączeniowo-rozłączeniowa do 6 kA pokrywa większość standardowych zastosowań w instalacjach mieszkaniowych i usługowych.

Dźwignia wyposażona jest w zielony pasek sygnalizujący fizyczne otwarcie styków, co ułatwia kontrolę stanu urządzenia bez dodatkowych wskaźników. Wyłącznik nadaje się do pełnienia funkcji izolacyjnej, umożliwiając bezpieczne prace po stronie odpływowej po wyłączeniu i zablokowaniu napędu.

Budowa i montaż w rozdzielnicy modułowej

Urządzenie montuje się na szynie DIN w rozdzielnicy modułowej i zajmuje 3 moduły. Szerokość 54 mm, długość 85 mm i wysokość 77 mm pozwalają na gęste upakowanie aparatury bez utraty dostępu serwisowego. Konstrukcja zgodna z normą mieszkaniową IEC/EN 60898-1 zapewnia kompatybilność z typowymi obudowami i szynami stosowanymi w Polsce.

Stopień zanieczyszczenia 3 oznacza przeznaczenie do środowisk o podwyższonej wilgotności i obecności kurzu, typowych dla rozdzielnic instalacyjnych. Po zamontowaniu w obudowie stopień ochrony wzrasta z IP20 do IP40, co ogranicza dostęp do części czynnych i chroni przed ciałami obcymi.

Parametry elektryczne i bezpieczeństwo pracy

Znamionowe napięcie izolacji Ui wynosi 500 V AC, a znamionowe napięcie udarowe Uimp 4 kV, co daje zapas przy przepięciach atmosferycznych i łączeniowych w sieci 230/400 V AC. Klasa ograniczenia energii 3 ogranicza oddawane ciepło i siły dynamiczne podczas zwarcia, chroniąc przewody i pozostałe aparaty w rozdzielnicy.

Charakterystyka C oznacza wyzwalanie termiczne przy 5-10-krotności prądu znamionowego oraz szybkie działanie magnetyczne przy zwarciu. Dzięki temu wyłącznik nie wyłącza się przy krótkich prądach rozruchowych, a jednocześnie skutecznie odcina obwód przy groźnym zwarciu do 6 kA.

Funkcja izolacyjna pozwala na odłączenie obwodu odpływowego w sposób widoczny i pewny, co jest przydatne przy pracach konserwacyjnych i pomiarowych. Oznaczenie CE potwierdza zgodność z wymaganiami UE.

Trwałość i warunki eksploatacji

Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przekładają się na długą żywotność w typowej eksploatacji instalacyjnej. Zakres temperatury pracy od -30°C do 70°C zapewnia stabilne działanie zarówno w nieogrzewanych pomieszczeniach technicznych zimą, jak i w rozdzielnicach o podwyższonej temperaturze pracy latem.

Prosta obsługa dźwignią, czytelny sygnalizator otwarcia styków i odporność na warunki środowiskowe sprawiają, że aparat sprawdza się w projektach wymagających przewidywalnej ochrony i łatwej identyfikacji stanu.
