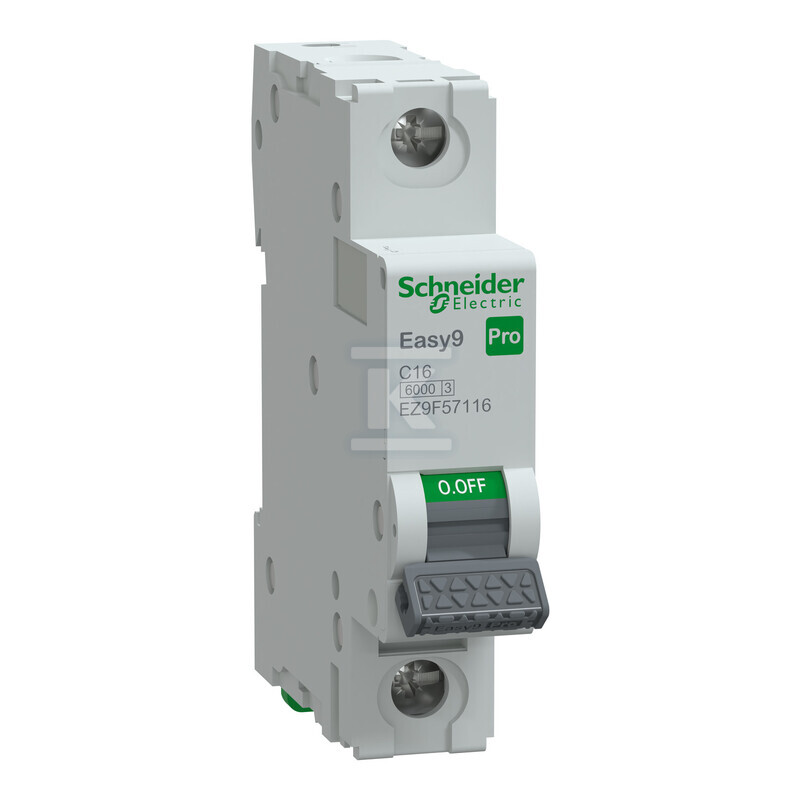

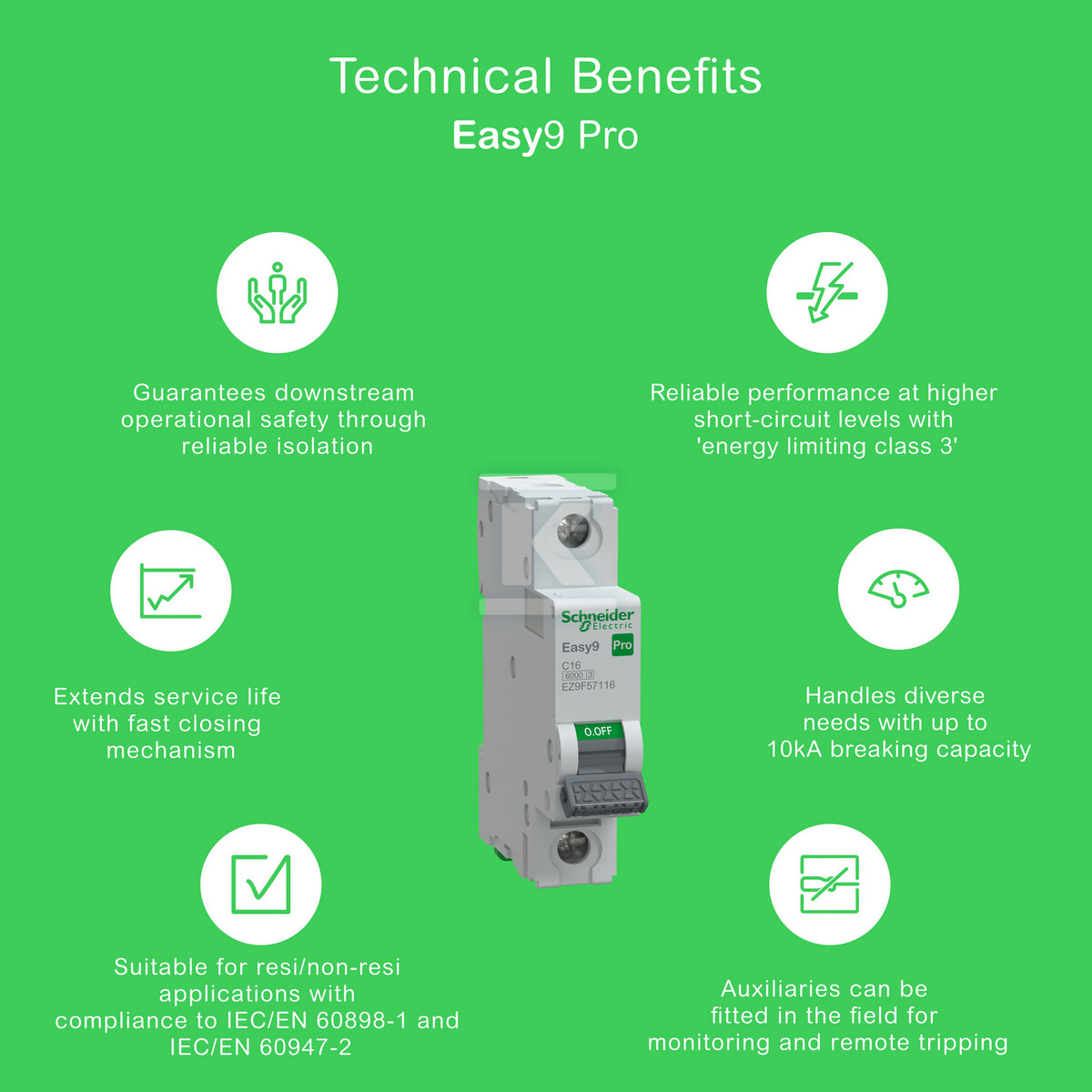

Wyłącznik nadprądowy Easy9 Pro EZ9F-C16-1 C 16A 1-biegunowy EZ9F57116

Jednofazowe zabezpieczenie nadprądowe Easy9 Pro 16 A z charakterystyką C

Wyłącznik nadprądowy jednobiegunowy przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach niskiego napięcia. Charakterystyka wyzwalania C zapewnia wolniejszą reakcję na krótkotrwałe przepięcia rozruchowe, co sprawdza się przy zabezpieczaniu obwodów oświetleniowych, gniazd wtykowych oraz urządzeń z silnikiem o umiarkowanym prądzie rozruchowym. Urządzenie spełnia funkcję izolacyjną zgodnie z IEC/EN 60898-1, a zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, co ułatwia bezpieczne prace po stronie odpływowej.

Konstrukcja termiczno-magnetyczna zapewnia selektywne zadziałanie: wyzwalanie termiczne chroni przed długotrwałym przeciążeniem, a wyzwalanie magnetyczne odcina obwód przy zwarciu. Dzięki temu instalacja jest chroniona zarówno przed przegrzewaniem przewodów, jak i przed skutkami zwarcia.

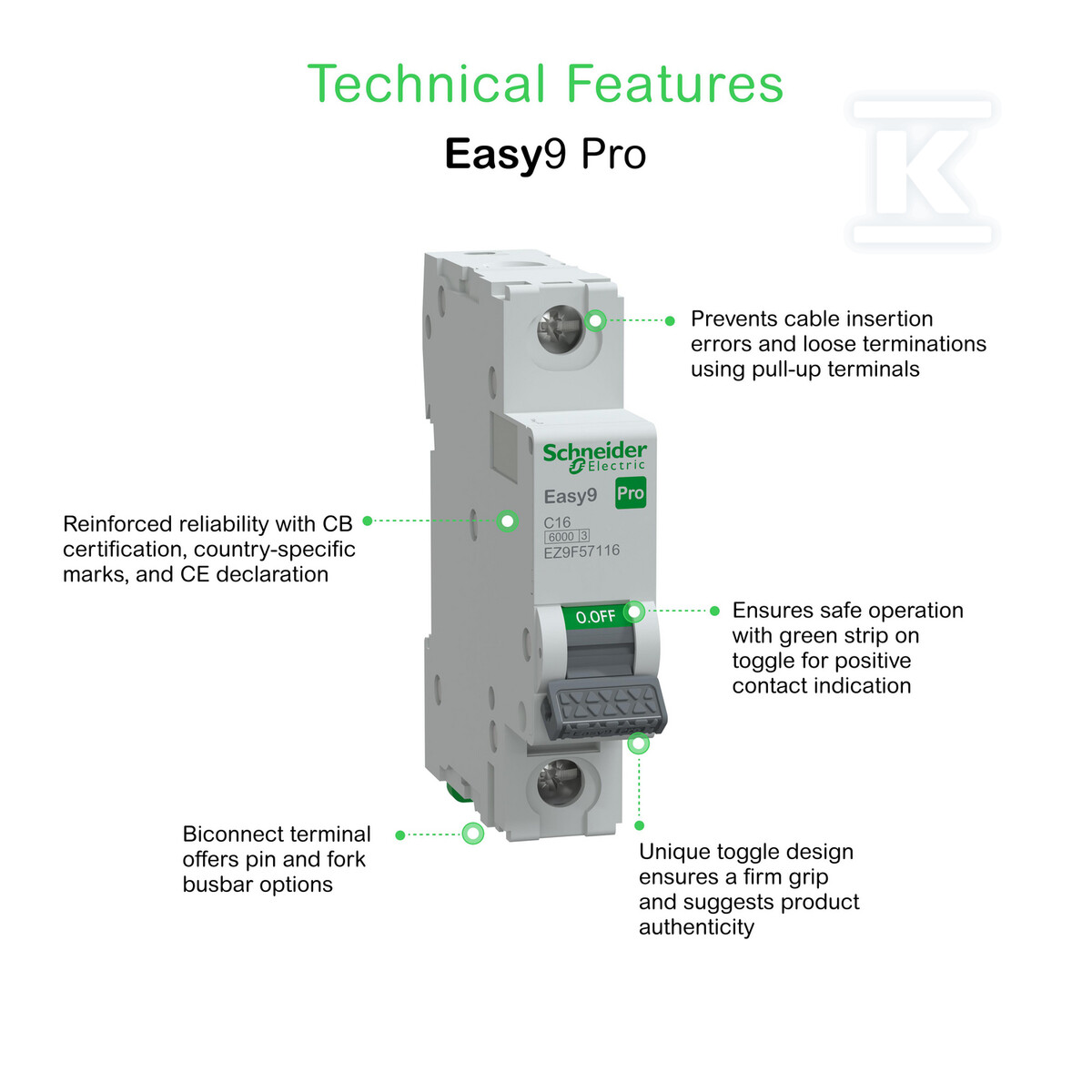

Montaż modułowy i wykonanie

Urządzenie montuje się na szynie DIN w pozycji clip-on, zajmuje szerokość jednego modułu, 18 mm, przy wysokości 85 mm i głębokości 77 mm. Masa 104 g i kolor szary RAL 7035 pozwalają na dyskretne wkomponowanie w rozdzielnicę. Złącza tunelowe na dole przyjmują przewody sztywne 1 … 25 mm2 oraz elastyczne 1 … 16 mm2, z momentem dokręcania 2 N·m. Kompatybilność z szynami łączeniowymi typu pin na górze i pin/fork na dole ułatwia szybkie rozprowadzenie zasilania w rozdzielnicy modułowej.

Dźwignia z lokalnym wskaźnikiem ON/OFF i możliwością założenia kłódki pozwala na blokadę w pozycji wyłączonej. Wskaźnik położenia styków oraz możliwość dodatkowego wyposażenia zwiększają elastyczność w projektach rozbudowywanych etapowo. Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przekładają się na długą żywotność w warunkach eksploatacji rozdzielnicy.

Parametry elektryczne i warunki pracy

Napięcie znamionowe pracy 240 V AC przy częstotliwości 50 … 60 Hz, napięcie izolacji Ui 500 V oraz napięcie udarowe wytrzymywane Uimp 4 kV zapewniają stabilną pracę w typowych sieciach mieszkaniowych i usługowych. Zdolność łączeniowa zwarciowa Icn 6 kA przy 240 V AC, z klasą ograniczenia energii 3, ogranicza skutki łuku zwarciowego. Wyzwalanie magnetyczne w zakresie 5 … 10 × In odpowiada charakterystyce C.

Stopień ochrony IP20 w stanie wolnym, IP40 po zamontowaniu w obudowie rozdzielnicy, oraz stopień zanieczyszczenia 3 pozwalają na zastosowanie w pomieszczeniach suchych. Zakres temperatury pracy -30 … 70 °C i temperatury przechowywania -40 … 85 °C, przy wilgotności względnej do 95 % w 55 °C, potwierdzają tropikalizację 2. Straty mocy 2,5 W utrzymują niskie nagrzewanie w rozdzielnicy.

Zgodność z IEC/EN 60898-1, certyfikaty CE i TSE oraz klasa ograniczenia energii 3 potwierdzają spełnienie wymagań normowych dla zabezpieczeń mieszkaniowych.

Zastosowanie w instalacjach mieszkaniowych i usługowych

Rozwiązanie sprawdza się w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych i usługowych, do zabezpieczania obwodów oświetlenia, gniazd ogólnego przeznaczenia oraz małych obwodów siłowych. Możliwość pełnienia funkcji izolacyjnej pozwala na bezpieczne odłączenie odcinka instalacji bez demontażu urządzenia.

Dzięki jednobiegunowej budowie bez jednoczesnego rozłączania N nadaje się do klasycznych obwodów jednofazowych. Szeroka tolerancja temperaturowa i odporność na warunki środowiskowe ułatwiają montaż w pomieszczeniach technicznych, garażach i obiektach o zmiennej temperaturze. Kompatybilność z serią Easy9 Pro umożliwia budowę spójnego systemu zabezpieczeń z zachowaniem jednolitej estetyki i mechaniki montażowej.
