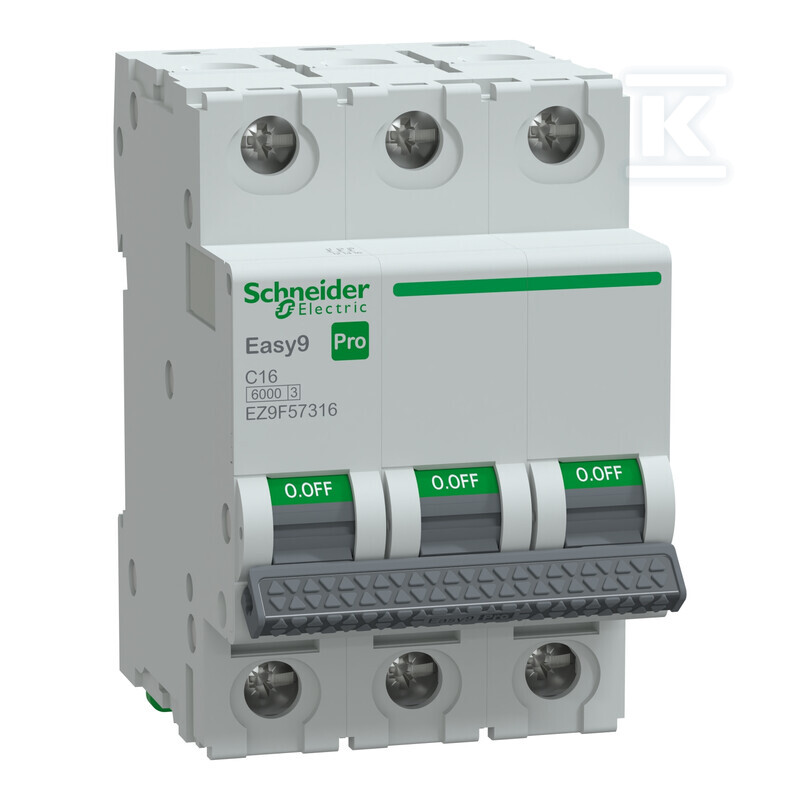

Wyłącznik nadprądowy Easy9 Pro EZ9F-C16-3 C 16A 3-biegunowy EZ9F57316

Trójbiegunowa ochrona przed przeciążeniem i zwarciem w sieciach 400 V

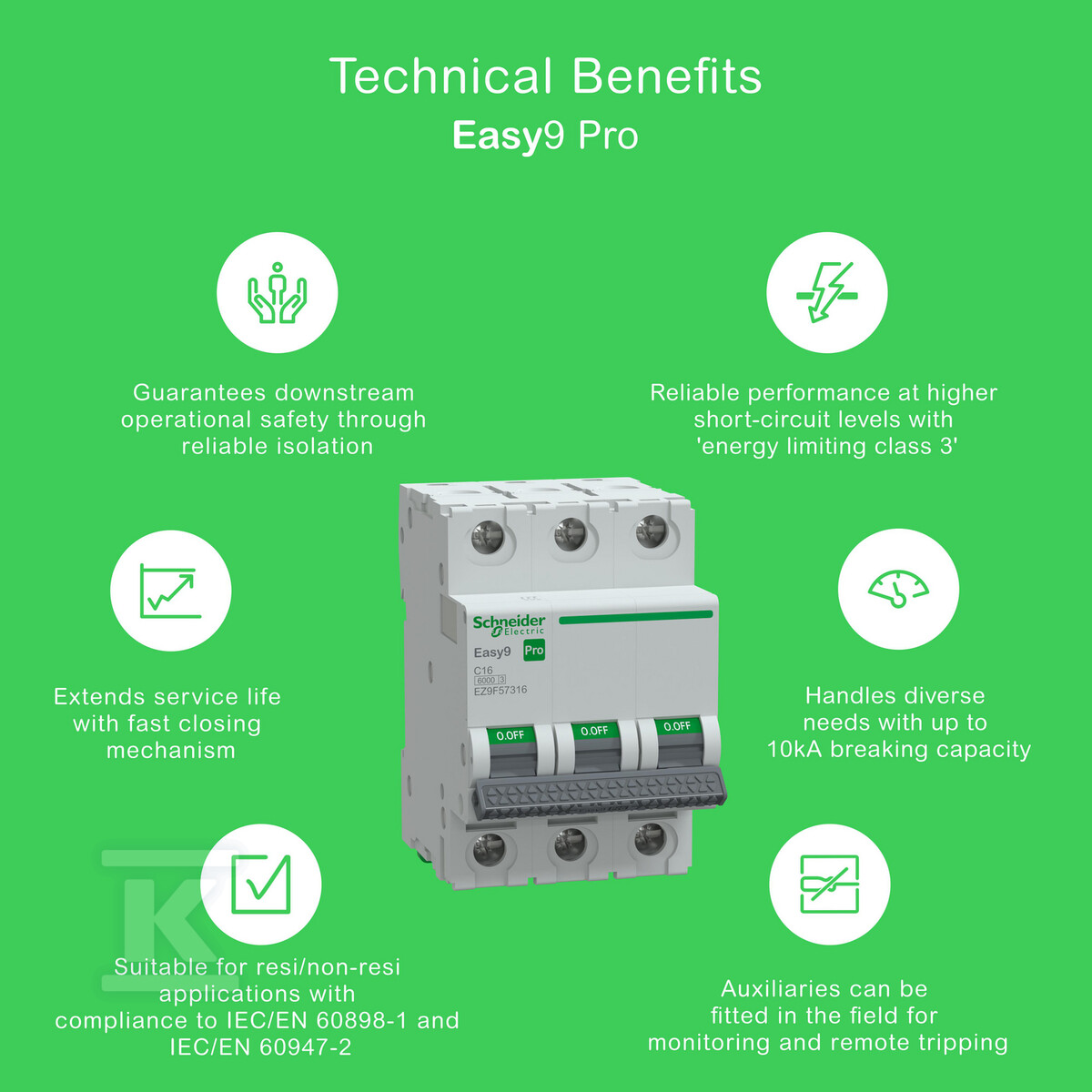

Easy9 Pro EZ9F57316 to trójbiegunowy wyłącznik nadprądowy o prądzie znamionowym 16 A i charakterystyce wyzwalania C. Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6 kA przy 400 V zgodnie z EN 60898, a klasa ograniczenia energii to 3.

Napięcie znamionowe izolacji Ui to 500 V, a znamionowe napięcie udarowe wytrzymywane Uimp to 4 kV.

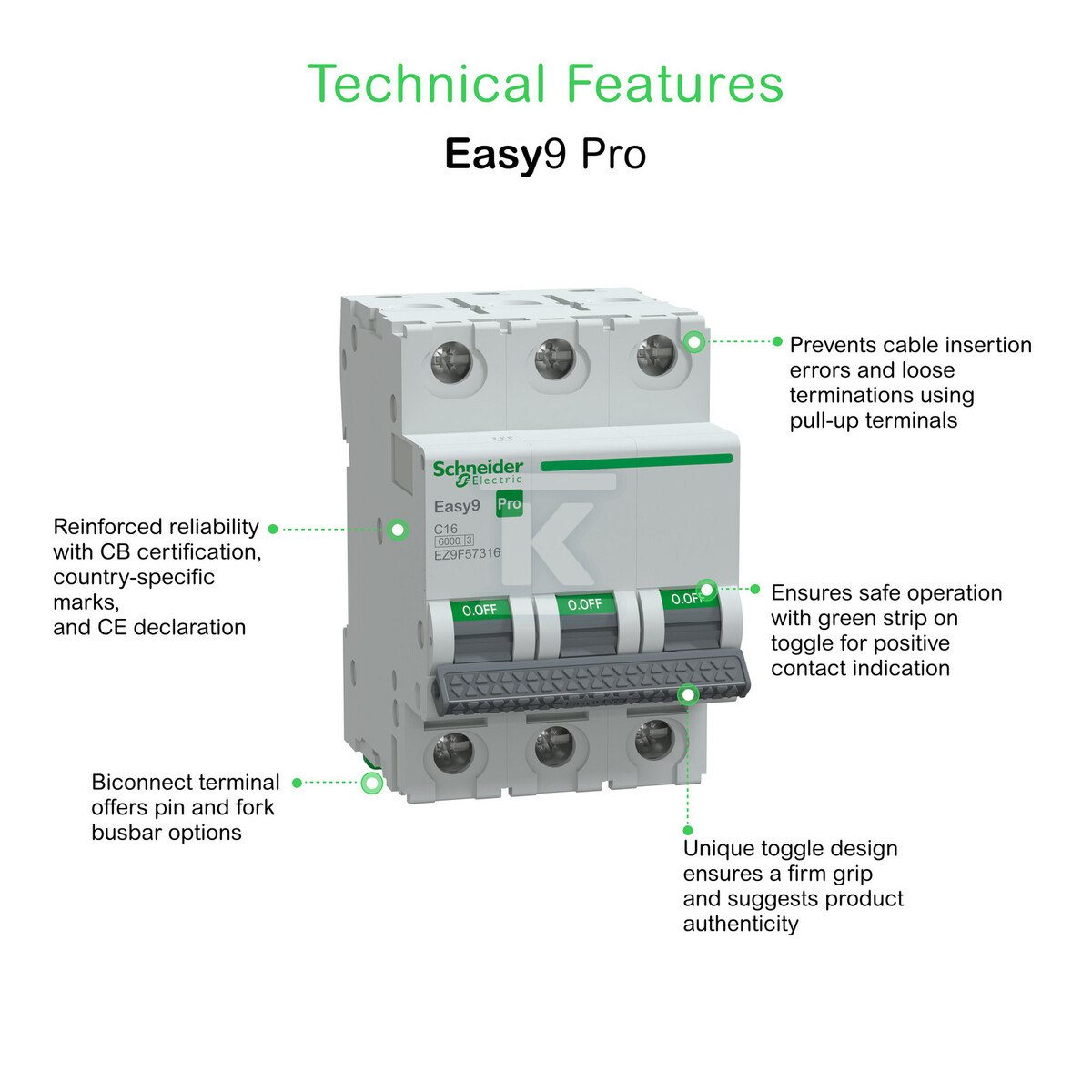

Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków. Wyłącznik nadaje się do pełnienia funkcji izolacyjnej i umożliwia bezpieczne wykonywanie prac w obwodzie znajdującym się po stronie odpływowej. Możliwość montażu dodatkowego wyposażenia.

Wyzwalanie typu C i zdolność łączeniowa

Prąd znamionowy 16 A przy napięciu znamionowym 415 V AC i zakresie częstotliwości 50 ... 60 Hz. Znamionowa zdolność zwarciowa 6 kA. Klasa ograniczenia energii 3 oraz kategoria przepięcia 3. Stopień zanieczyszczenia 3.

Wskaźnik położenia styków i funkcja izolacyjna

Funkcja izolacyjna zgodna z IEC/EN 60898-1. Straty mocy wynoszą 2,5 W.

Montaż na szynie DIN i elastyczne podłączenie

Urządzenie ma szerokość 3 modułów i montuje się na szynie DIN w rozdzielnicy modułowej. Montaż podtynkowy nie jest przewidziany. Jednocześnie rozłączany biegun N nie występuje.

Przekrój przyłączanego przewodu jednodrutowego to 1 ... 25 mm2, a wielożyłowego 1 ... 16 mm2.

Zakres przewodów i dodatkowe wyposażenie

Możliwość dodatkowego wyposażenia to tak. Trwałość mechaniczna do 20 000 cykli oraz trwałość elektryczna do 10 000 cykli. Stopień ochrony IP20, a po zamontowaniu w obudowie IP40.

Warunki pracy i zgodność z normami

Easy9 Pro pracuje w temperaturze otoczenia od -30 °C do 70 °C.

Zgodność z normą mieszkaniową IEC/EN 60898-1.
