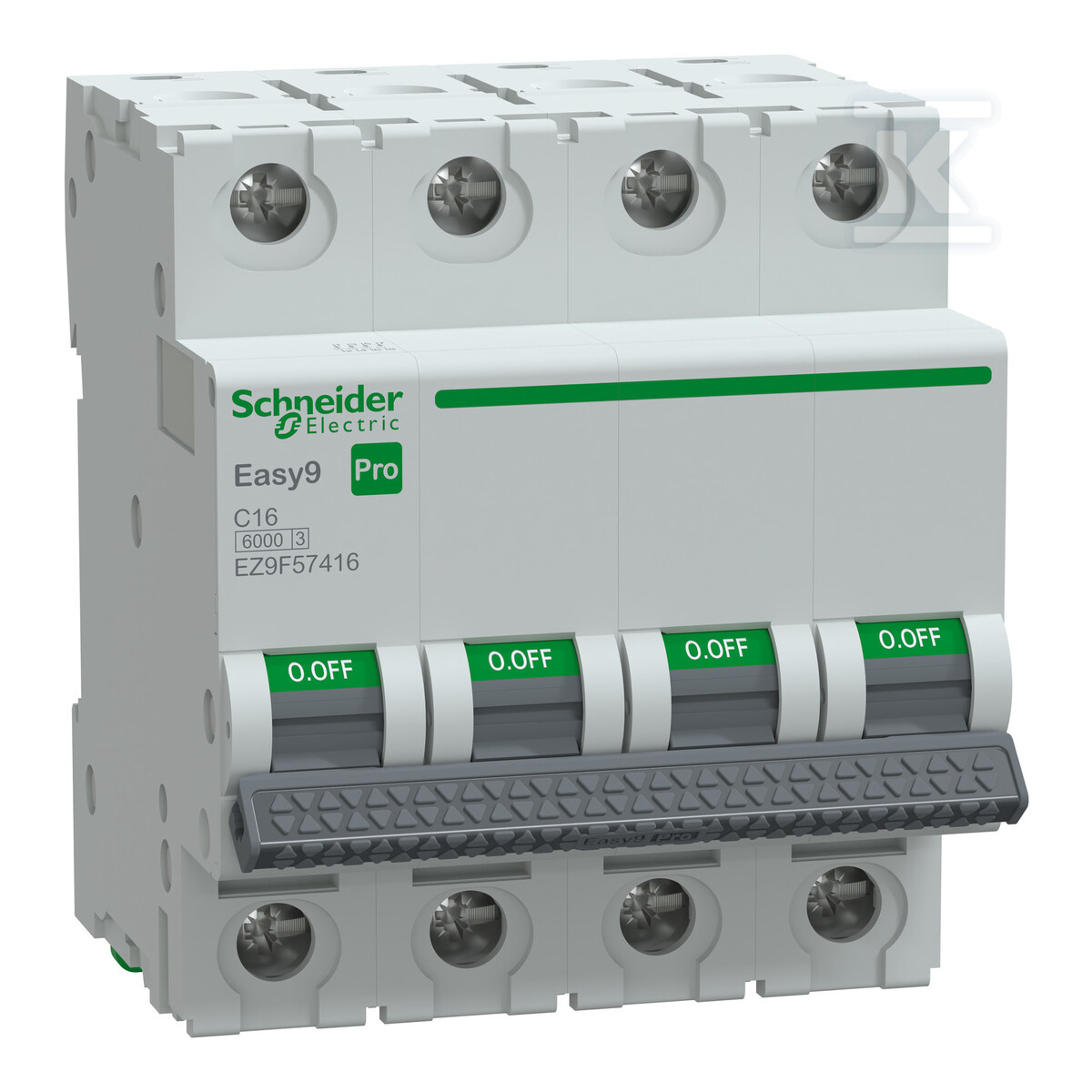

Wyłącznik nadprądowy Easy9 Pro EZ9F-C16-4 C 16A 4-biegunowy EZ9F57416

Czterobiegunowa ochrona nadprądowa 16 A z charakterystyką C do instalacji trójfazowych

Wyłącznik Easy9 Pro 4P 16 A z charakterystyką C zapewnia ochronę przed przeciążeniem i zwarciem w obwodach trójfazowych z przewodem neutralnym. Cztery bieguny pozwalają na jednoczesne rozłączenie faz L1, L2, L3 i N, co jest wymagane w instalacjach, w których konieczne jest pełne odizolowanie obwodu po stronie odpływowej. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, ułatwiając kontrolę stanu urządzenia bez dodatkowych wskaźników.

Urządzenie jest przeznaczone do montażu na szynie DIN w rozdzielnicy modułowej. Dzięki temu instalator może szybko zintegrować je z istniejącym zestawem Easy9 Pro, zachowując spójny wygląd i jednolity system mocowań. Możliwość pełnienia funkcji izolacyjnej pozwala na bezpieczne wykonywanie prac konserwacyjnych w obwodzie znajdującym się po stronie odpływowej po prawidłowym wyłączeniu.

Montaż modułowy i konstrukcja

Obudowa ma szerokość około 72 mm, wysokość około 85 mm i głębokość około 77 mm, co odpowiada czteromodułowemu miejscu na szynie DIN. Masa urządzenia wynosi ok. 0,42 kg, co ułatwia manipulację podczas montażu. Zaciski przyjmują przewody o przekroju do 25 mm2 w wykonaniu jednodrutowym oraz 1-16 mm2 w wykonaniu wielodrutowym, co daje elastyczność przy podłączeniu standardowych przewodów instalacyjnych.

Stopień ochrony samego aparatu to IP20, a po zamontowaniu w obudowie rozdzielnicy wzrasta do IP40. Klasa zanieczyszczenia 3 oraz kategoria przepięciowa 3 odpowiadają warunkom pracy w typowych rozdzielnicach mieszkaniowych i komercyjnych. Zakres temperatury pracy od -30 °C do 70 °C pozwala na zastosowanie w pomieszczeniach technicznych i na zewnątrz, gdy urządzenie jest osłonięte w obudowie. Zakres temperatury przechowywania wynosi od -40 °C do +85 °C.

Parametry elektryczne i wskaźniki bezpieczeństwa

Znamionowy prąd 16 A jest utrzymywany w sposób ciągły, a znamionowa zdolność wyłączania zwarciowego sięga 6 kA przy napięciu 240 V AC, zgodnie z IEC/EN 60898-1.

Znamionowe napięcie izolacji Ui wynosi 500 V AC, a znamionowe napięcie udarowe Uimp 4 kV, co zapewnia odporność na przepięcia atmosferyczne i łączeniowe. Klasa ograniczenia energii 3 ogranicza oddawany do instalacji poziom energii zwarciowej. Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przekłada się na długą żywotność w warunkach cyklicznego załączania i wyłączania.

Funkcja izolacyjna jest potwierdzona konstrukcją styków, a wizualna informacja o fizycznym otwarciu styków przez zielony pasek na dźwigni zmniejsza ryzyko błędnej oceny stanu obwodu.

Zastosowanie w instalacjach mieszkaniowych i komercyjnych

Zgodność z normą IEC/EN 60898-1 kwalifikuje urządzenie do zastosowań mieszkaniowych i lekkiej komercji. Napięcie pracy do 415 V AC w układzie trójfazowym 3P+N pozwala na zabezpieczenie rozdzielnic głównych i podrozdzielnic zasilających obwody oświetleniowe, gniazdowe oraz siłowe o umiarkowanym poborze mocy.

Dzięki czterem biegunom wyłącznik nadaje się do instalacji, w których wymagane jest rozłączanie neutralnego, np. w obwodach z odbiornikami wrażliwymi na asymetrię lub w systemach wymagających pełnej izolacji. Możliwość montażu na szynie DIN oraz kompatybilność z akcesoriami serii Easy9 Pro ułatwia rozbudowę rozdzielnicy bez konieczności zmiany systemu mocowań.
