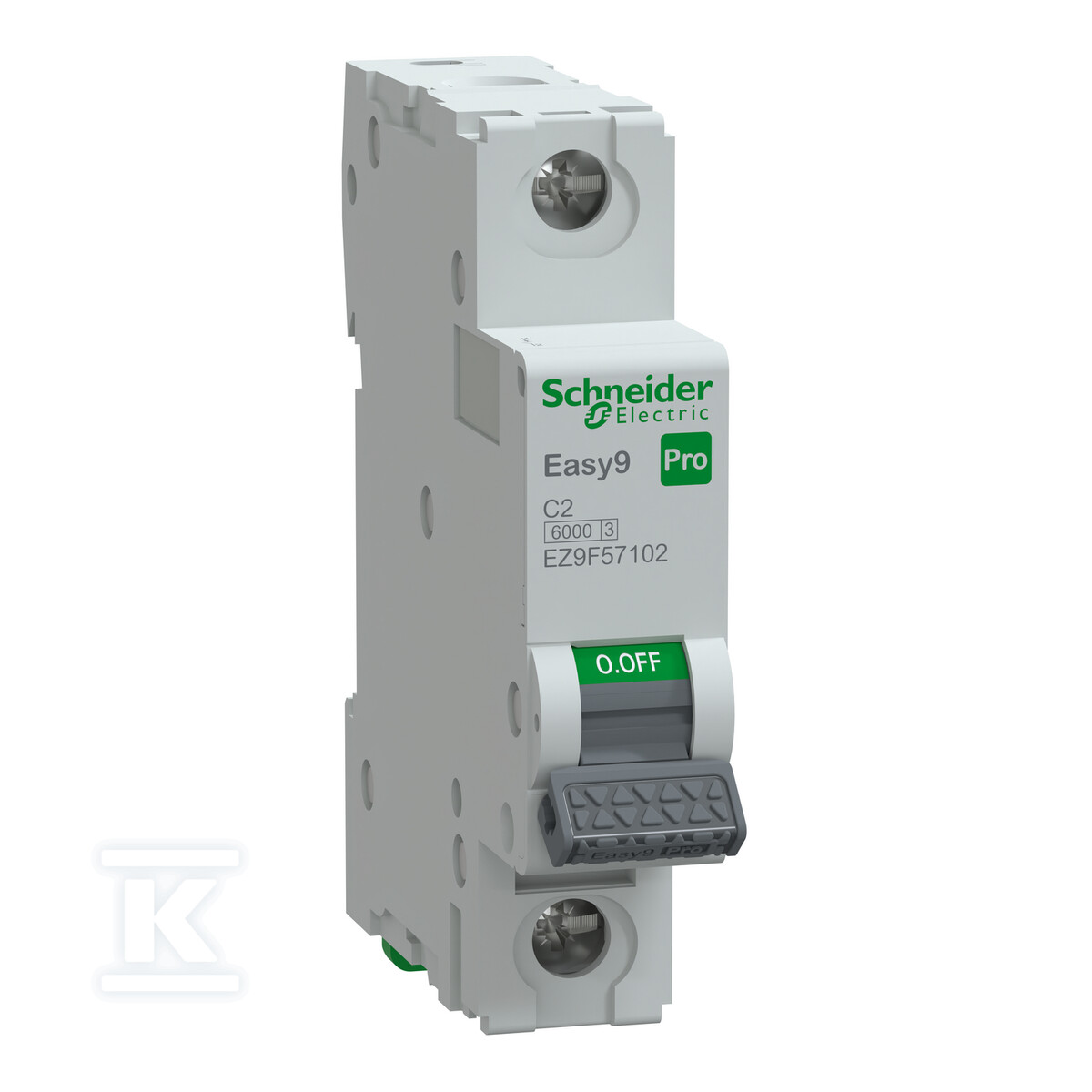

Wyłącznik nadprądowy Easy9 Pro EZ9F-C2-1 C 2A 1-biegunowy EZ9F57102

Jednobiegunowa ochrona obwodów z charakterystyką C do instalacji mieszkaniowych i małych obiektów

Easy9 Pro EZ9F-C2-1 to jednobiegunowy wyłącznik nadprądowy 2 A z charakterystyką wyzwalania C, przeznaczony do zabezpieczania obwodów jednofazowych przed przeciążeniem i zwarciem. Znamionowa zdolność wyłączania 6 kA przy 230/400 V AC zapewnia skuteczną ochronę w typowych rozdzielnicach domowych i małych obiektów usługowych. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, co ułatwia kontrolę stanu urządzenia bez dodatkowych narzędzi.

Ochrona i parametry elektryczne

Charakterystyka C pozwala na wolniejszą reakcję na krótkie impulsy prądowe, co sprawdza się przy rozruchu odbiorników indukcyjnych, silników i urządzeń z wyższym prądem łączeniowym. Wyłącznik pracuje w zakresie 230/400 V AC, 50/60 Hz, z napięciem izolacji Ui 500 V AC i napięciem udarowym wytrzymywanym Uimp 4 kV. Zgodność z normą mieszkaniową IEC/EN 60898-1 potwierdza przeznaczenie do instalacji bytowych. Klasa ograniczenia energii 3 ogranicza oddziaływanie łuku podczas zwarcia, a stopień zanieczyszczenia 3 uwzględnia warunki typowe dla rozdzielnic. Urządzenie może pełnić funkcję izolacyjną, co umożliwia bezpieczne wykonywanie prac w obwodzie po stronie odpływowej po skutecznym wyłączeniu styków.

Budowa i montaż

Konstrukcja modułowa zajmuje 1 pole modułowe i montuje się na standardowej szynie DIN. Stopień ochrony samodzielnego aparatu to IP20, a po zabudowie w obudowie rozdzielnicy wzrasta do IP40. Zakres temperatury pracy od -30°C do 70°C pozwala na zastosowanie w pomieszczeniach nieogrzewanych i w miejscach o zmiennych warunkach klimatycznych. Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przekładają się na długą żywotność w eksploatacji cyklicznej. Dźwignia z wyraźnym wskaźnikiem położenia ułatwia szybką identyfikację stanu ON/OFF przez instalatora.

Zastosowanie w praktyce

Wyłącznik 2 A z charakterystyką C jest wykorzystywany do zabezpieczania odbiorników indukcyjnych, silników i mniejszych maszyn, gdzie występują wyższe prądy rozruchowe. Dzięki funkcji izolacyjnej nadaje się do obwodów, w których wymagane jest pewne odłączenie napięcia przed pracami konserwacyjnymi. Kompatybilność z serią Easy9 Pro ułatwia budowę spójnej rozdzielnicy z wyłącznikami o różnych prądach znamionowych i charakterystykach, zachowując jednolity wygląd i sposób montażu.
