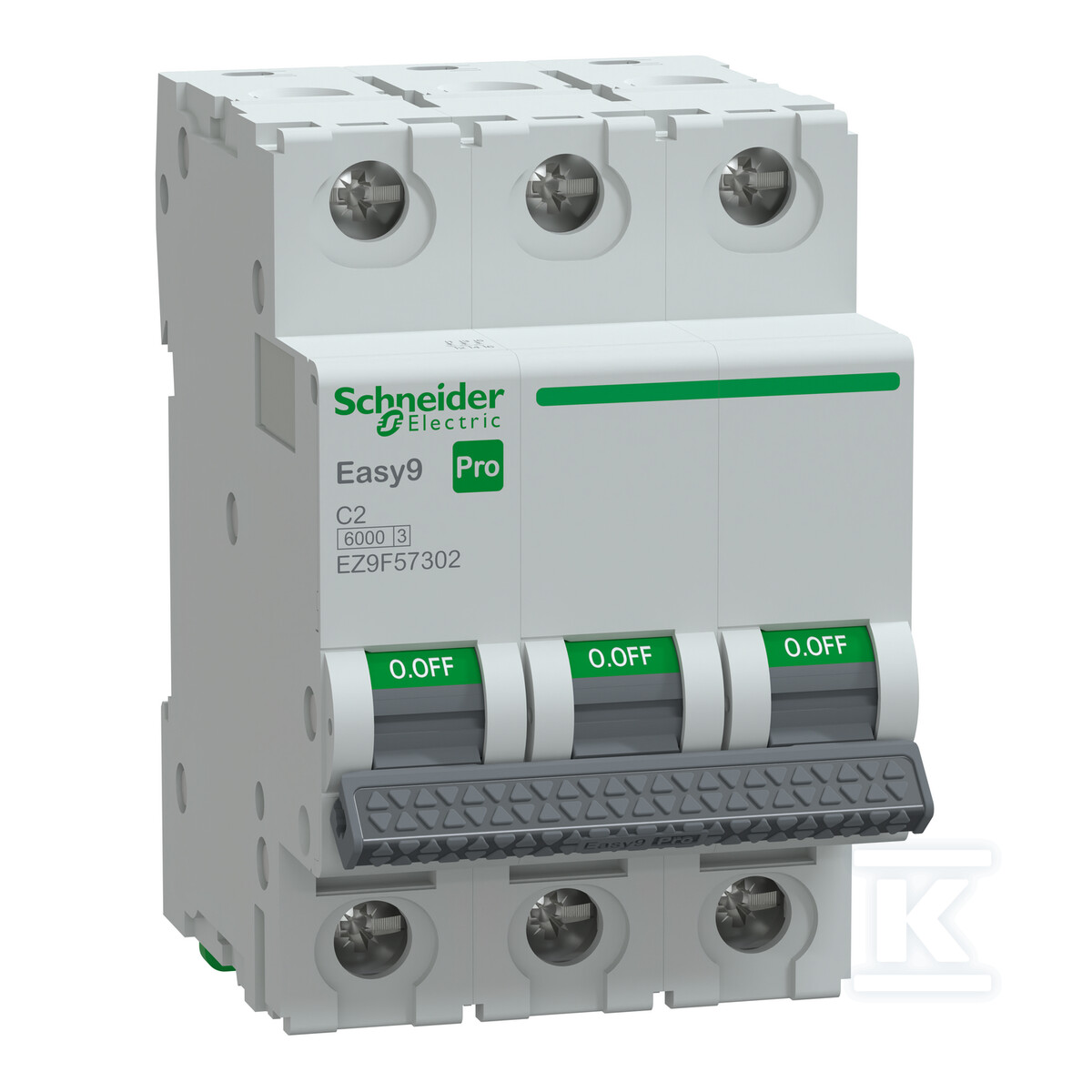

Wyłącznik nadprądowy Easy9 Pro EZ9F-C2-3 C 2A 3-biegunowy EZ9F57302

Trójbiegunowa ochrona nadprądowa z charakterystyką C dla instalacji 400 V

Trójbiegunowy wyłącznik nadprądowy z serii Easy9 Pro zabezpiecza obwody trójfazowe przed przeciążeniami i zwarciami. Znamionowy prąd 2 A w połączeniu z charakterystyką wyzwalania C pozwala na tolerowanie krótkich prądów rozruchowych przy jednoczesnej szybkiej reakcji na trwałe przeciążenia i zwarcia. Rozwiązanie jest zgodne z normą mieszkaniową IEC/EN 60898-1 i przeznaczone do montażu modułowego w rozdzielnicach mieszkaniowych i usługowych.

Budowa i montaż na szynie DIN

Urządzenie zajmuje 3 moduły i ma wymiary pozwalające na gęste upakowanie w rozdzielnicy: szerokość 54 mm, wysokość 77 mm, długość 85 mm. Montaż odbywa się na standardowej szynie DIN. Stopień ochrony w stanie wolnym to IP20, a po zabudowie w obudowie rozdzielnicy wzrasta do IP40. Praca jest możliwa w zakresie temperatury od -30 °C do 70 °C, przy stopniu zanieczyszczenia 3. Trwałość mechaniczna sięga 20 000 cykli, a elektryczna 10 000 cykli, co przekłada się na długą żywotność w eksploatacji cyklicznej.

Parametry elektryczne i bezpieczeństwo

Znamionowe napięcie izolacji Ui wynosi 500 V AC, a znamionowe napięcie udarowe Uimp 4 kV. Zdolność łączeniowa zwarciowa sięga 6 000 A, a klasa ograniczenia energii to 3, co ogranicza skutki zwarcia w instalacji. Charakterystyka C zapewnia opóźnioną reakcję na chwilowe szczyty prądowe, przydatną przy odbiornikach z silnikiem. Dźwignia wyposażona jest w zielony pasek sygnalizujący fizyczne otwarcie styków. Wyłącznik nadaje się do pełnienia funkcji izolacyjnej i umożliwia bezpieczne prace w obwodzie po stronie odpływowej.

Zastosowanie i niezawodność w instalacji

Seria Easy9 Pro została zaprojektowana do różnorodnych zastosowań projektowych, z naciskiem na czytelne wskaźniki stanu i przemyślane rozwiązania konstrukcyjne. Funkcja izolacyjna pozwala na odłączenie obwodu bez dodatkowych rozłączników. Wysoka odporność na warunki środowiskowe i potwierdzona trwałość cykli czynią urządzenie przewidywalnym w instalacjach, gdzie liczy się stabilna ochrona i łatwość serwisowania.
