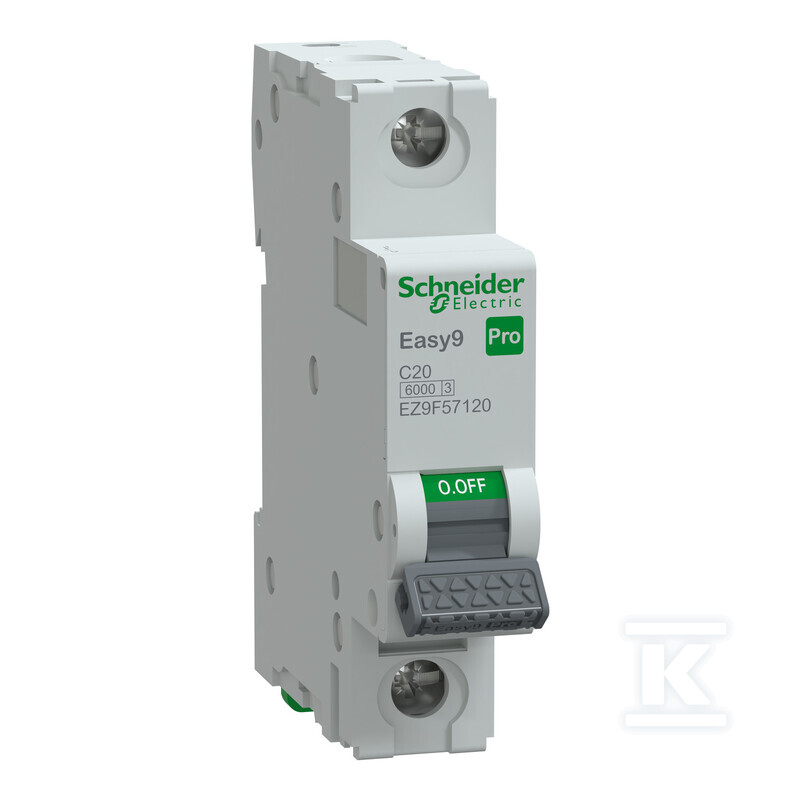

Wyłącznik nadprądowy Easy9 Pro EZ9F-C20-1 C 20A 1-biegunowy EZ9F57120

Jednofazowa ochrona nadprądowa z charakterystyką C dla instalacji mieszkaniowych i usługowych

Wyłącznik nadprądowy Easy9 Pro 1-biegunowy 20 A z charakterystyką wyzwalania C zapewnia ochronę przed przeciążeniem i zwarciem w obwodach jednofazowych 240 V AC. Znamionowa zdolność łączeniowa zwarciowa Icn 6 kA przy 230 V oraz klasa ograniczenia energii 3, a funkcja izolacyjna pozwala na bezpieczne wykonywanie prac po stronie odpływowej. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków.

Konstrukcja i montaż modułowy

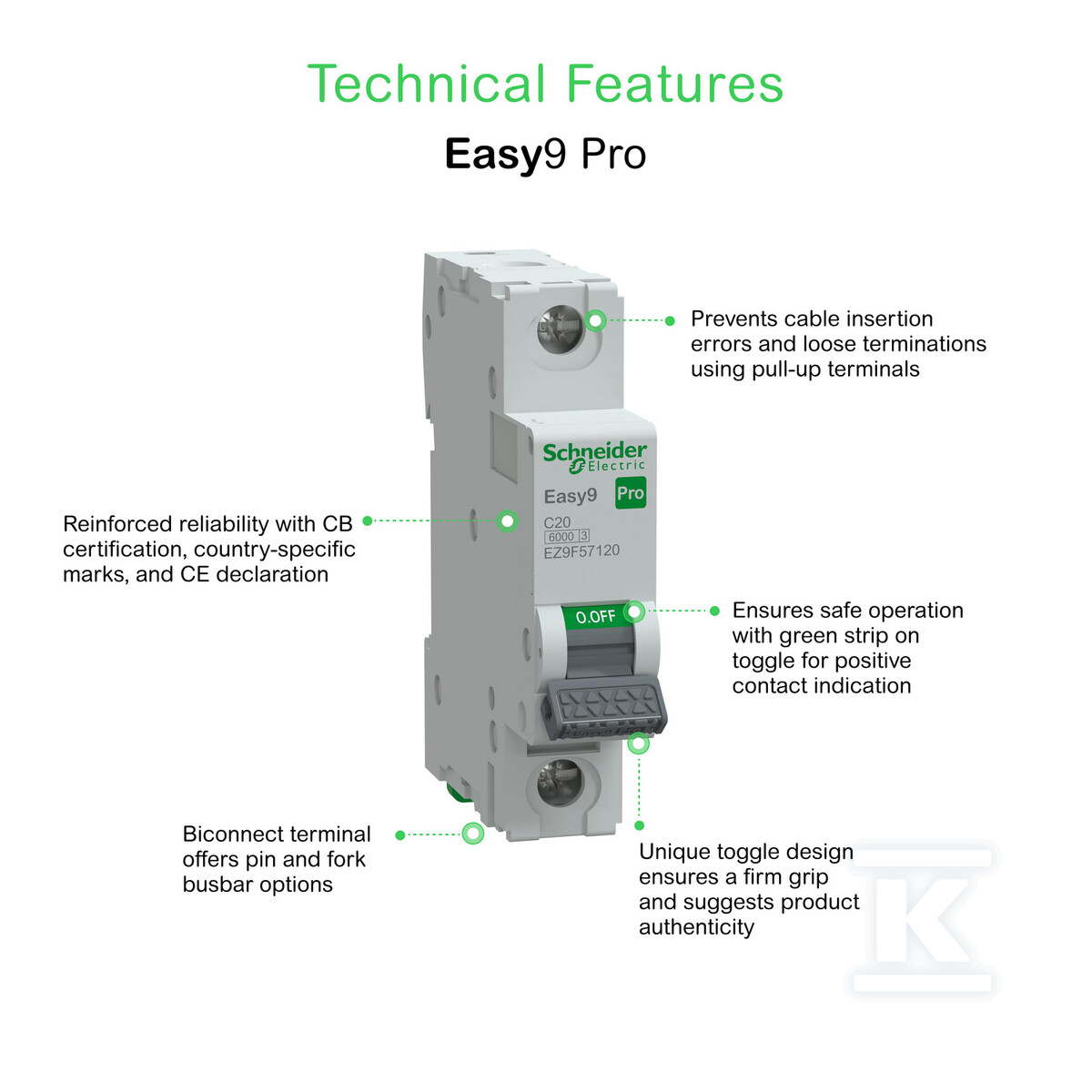

Urządzenie zajmuje szerokość 1 modułu i montuje się na szynie DIN 35 mm. Terminal biconnect umożliwia wybór połączenia pinowego lub widełkowego, a zaciski pull-up ograniczają ryzyko nieprawidłowego włożenia przewodu i poluzowania połączenia. Przekrój przyłączeniowy dla przewodu jednodrutowego to 1 ... 25 mm2, dla wielożyłowego 1 ... 16 mm2, z zalecanym momentem dokręcania 2 N·m. Możliwość montażu dodatkowego wyposażenia w terenie pozwala na rozbudowę o akcesoria sygnalizacyjne i zdalnego załączania. Obudowa w kolorze szarym RAL 7035 ma wymiary ok. 85 × 18 × 77 mm i masę ok. 106 g. Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli.

Parametry pracy i bezpieczeństwo

Prąd znamionowy 20 A przy napięciu znamionowym 240 V AC i zakresie częstotliwości 50 ... 60 Hz. Zakres wyzwalania magnetycznego 5 ... 10 × In. Napięcie znamionowe izolacji Ui 500 V, znamionowe napięcie udarowe wytrzymywane Uimp 4 kV, kategoria przepięcia 3, stopień zanieczyszczenia 3. Straty mocy wynoszą 3 W. Stopień ochrony IP20. Praca w temperaturze otoczenia od -30 °C do 70 °C, przechowywanie od -40 °C do 85 °C, przy wilgotności względnej do 95 %. Jednocześnie rozłączany biegun N jest dostępny, a urządzenie nie jest przeznaczone do montażu podtynkowego.

Zastosowanie i zgodność z normami

Zgodność z IEC/EN 60898-1 potwierdza przydatność do ochrony obwodów mieszkaniowych i podobnych. Wyłącznik nadaje się do pełnienia funkcji izolacyjnej zgodnie z normą. Klasa ograniczenia energii 3 oraz wytrzymałość zwarciowa 6 kA.
