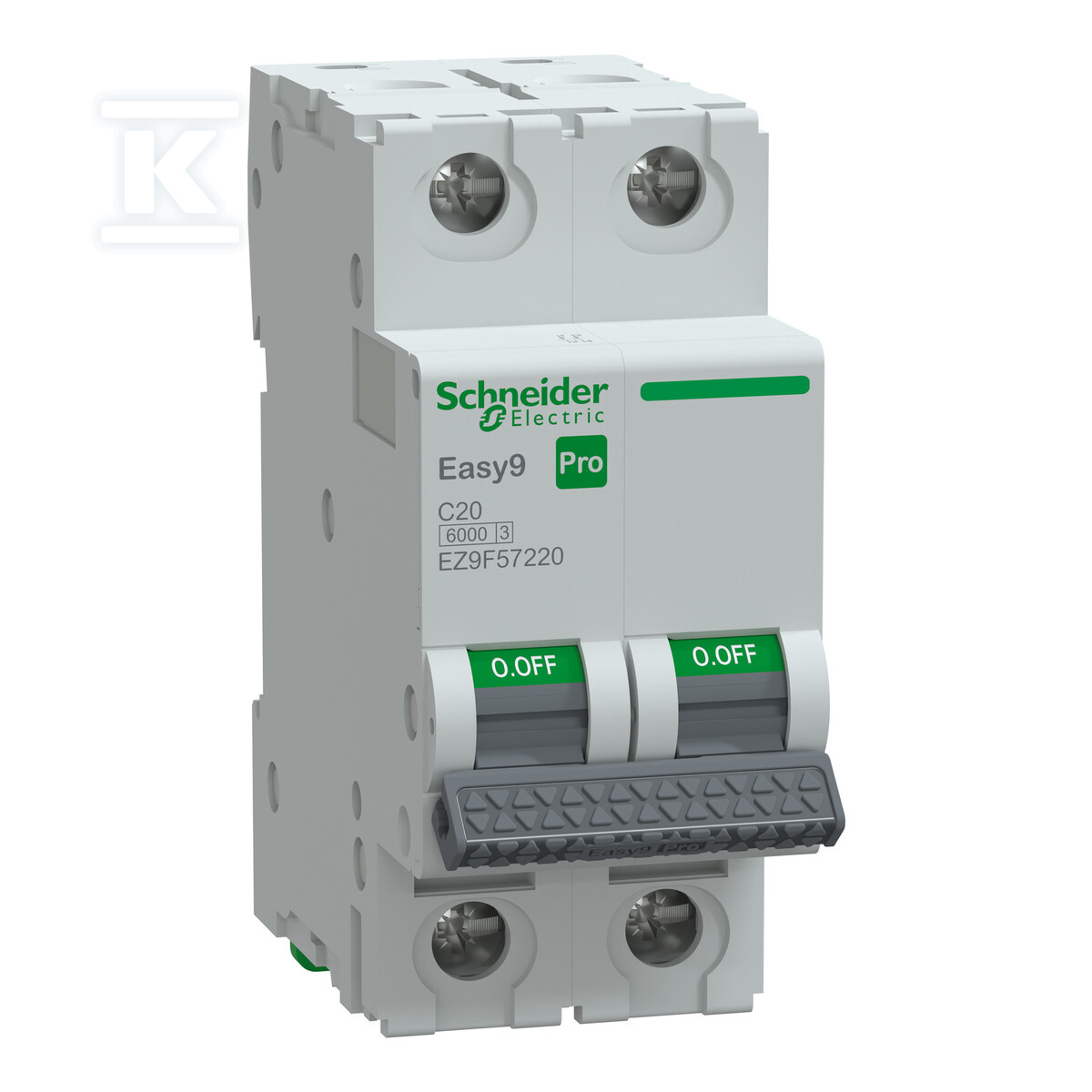

Wyłącznik nadprądowy Easy9 Pro EZ9F-C20-2 C 20A 2-biegunowy EZ9F57220

Dwubiegunowa ochrona nadprądowa 20 A z charakterystyką C

Dwubiegunowy wyłącznik nadprądowy niskiego napięcia z serii Easy9 Pro zapewnia ochronę obwodów przed przeciążeniem i zwarciem w instalacjach mieszkaniowych. Znamionowy prąd 20 A w połączeniu z charakterystyką wyzwalania typu C pozwala na spokojne przepuszczanie krótkich prądów rozruchowych, jednocześnie szybko odcinając obwód przy trwałym przeciążeniu lub zwarciu. Dwubiegunowe rozłączanie zapewnia pełne odseparowanie fazy i neutralnego, co jest istotne w instalacjach jednofazowych z koniecznością izolacji całego obwodu.

Ochrona i parametry elektryczne

Urządzenie oferuje znamionową zdolność łączeniowo-rozłączeniową do 6000 A, co daje solidny zapas przy zwarciach. Znamionowe napięcie izolacji Ui wynosi 500 V AC, a znamionowe napięcie udarowe Uimp 4 kV, co zwiększa odporność na przepięcia atmosferyczne i łączeniowe. Zgodność z normą IEC/EN 60898-1 potwierdza przeznaczenie do instalacji mieszkaniowych. Klasa ograniczenia energii 3 ogranicza oddawane ciepło łuku podczas zwarcia, chroniąc instalację i sąsiednie aparaty. Stopień zanieczyszczenia 3 oznacza dopuszczenie do pracy w środowiskach z przewodząącym zanieczyszczeniem, typowych dla rozdzielnic instalacyjnych.

Budowa, trwałość i montaż

Konstrukcja modułowa umożliwia montaż na szynie DIN w standardowej rozdzielnicy. Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przekładają się na długą żywotność w eksploatacji cyklicznej. Zakres temperatury pracy od -30 °C do 70 °C pozwala na zastosowanie w nieogrzewanych pomieszczeniach technicznych, pod warunkiem osłonięcia w obudowie. Stopień ochrony samego aparatu to IP20, a po zamontowaniu w obudowie rozdzielnicy wzrasta do IP40, co chroni przed dotykiem palców i przedmioty stałymi.

Bezpieczeństwo użytkowania i sygnalizacja

Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, dając instalatorowi pewność, że obwód jest rzeczywiście rozłączony. Wyłącznik nadaje się do pełnienia funkcji izolacyjnej i umożliwia bezpieczne wykonywanie prac po stronie odpływowej. Dzięki temu można odłączyć zasilanie odbiornika bez dodatkowego rozłącznika, co upraszcza schemat i ogranicza liczbę aparatów w rozdzielnicy. Jasna sygnalizacja położenia oraz stabilna dźwignia ułatwiają obsługę w warunkach serwisowych.
