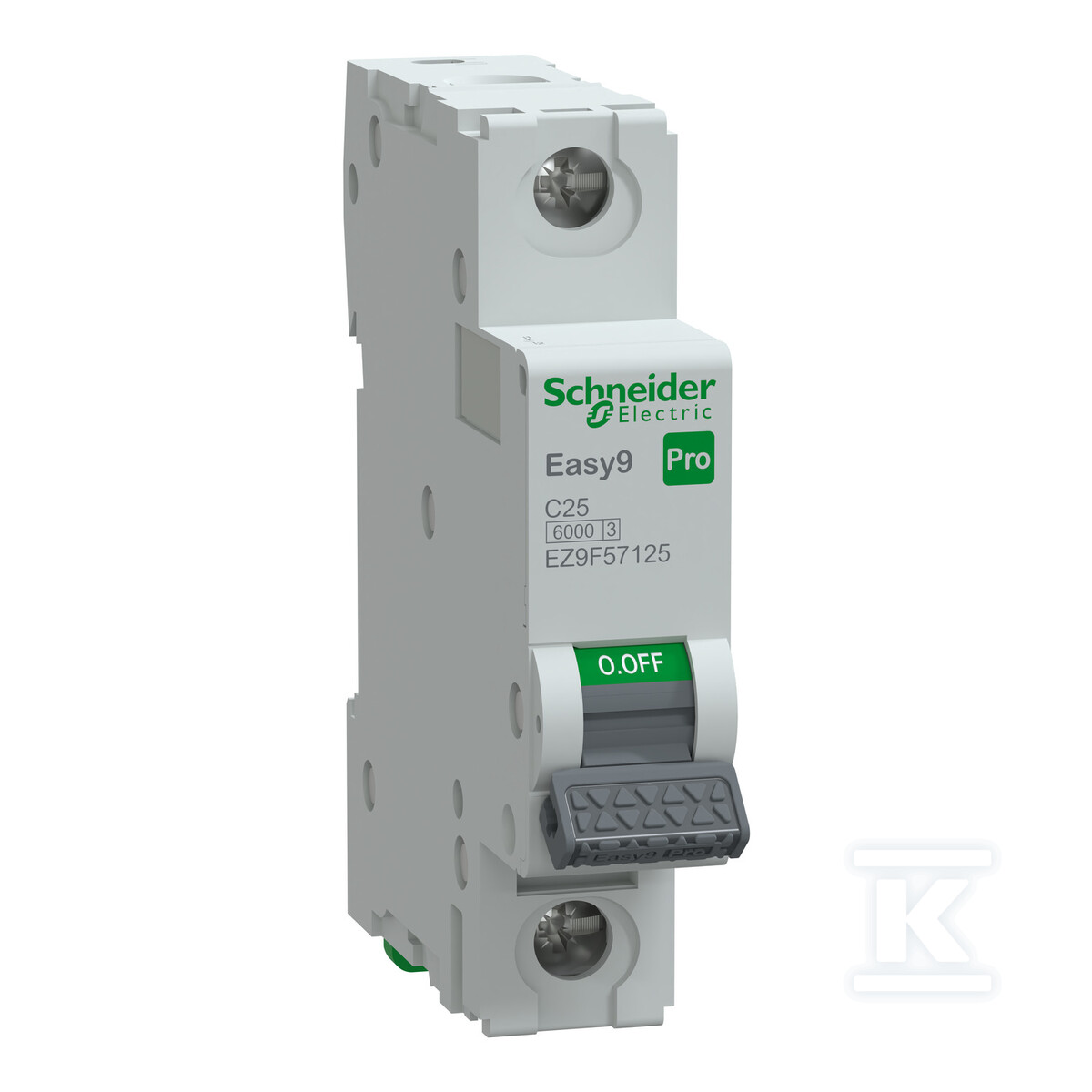

Wyłącznik nadprądowy Easy9 Pro EZ9F-C25-1 C 25A 1-biegunowy EZ9F57125

Jednobiegowy wyłącznik nadprądowy 25 A charakterystyka C do instalacji modułowych

Wyłącznik nadprądowy Easy9 Pro EZ9F57125 zapewnia ochronę przed przeciążeniem i zwarciem w jednofazowych obwodach odbiorczych. Jednopólowa konstrukcja modułowa z charakterystyką wyzwalania C jest przeznaczona do zabezpieczania obwodów z odbiornikami o podwyższonym prądzie rozruchowym, takimi jak silniki, urządzenia indukcyjne i mniejsze maszyny. Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, co ułatwia kontrolę stanu urządzenia bez dodatkowych wskaźników. Wyłącznik nadaje się również do pełnienia funkcji izolacyjnej, umożliwiając bezpieczne wykonywanie prac po stronie odpływowej.

Konstrukcja i montaż

Urządzenie montuje się na standardowej szynie DIN w rozdzielnicy modułowej i zajmuje szerokość jednego modułu. Złącza przystosowano do przewodów o przekroju 1-25 mm2 dla żyły jednodrutowej oraz 1-16 mm2 dla żyły wielodrutowej, co pokrywa typowe przekroje stosowane w instalacjach mieszkaniowych i małych obiektach usługowych. Stopień ochrony samego aparatu wynosi IP20, a po zabudowie w obudowie rozdzielnicy osiąga IP40. Klasa ograniczenia energii 3 ogranicza oddziaływanie łuku przy zwarciu, a stopień zanieczyszczenia 3 potwierdza przydatność do środowisk o podwyższonej zawartości kurzu i wilgoci. Trwałość mechaniczna do 20 000 cykli i elektryczna do 10 000 cykli przekładają się na długą żywotność w eksploatacji cyklicznej.

Parametry ochrony i warunki pracy

Znamionowy prąd 25 A w połączeniu z charakterystyką C pozwala na tolerowanie krótkich, kilkukrotnych pików prądowych przy rozruchu bez nieuzasadnionego zadziałania. Znamionowa zdolność wyłączania zwarciowego sięga 6 000 A przy 230/400 V AC, 50/60 Hz, co zapewnia skuteczną ochronę nawet w sieciach o dużej mocy zwarciowej. Napięcie izolacji Ui wynosi 500 V AC, a odporność na napięcie udarowe Uimp to 4 kV. Zgodność z normą IEC/EN 60898-1 potwierdza przeznaczenie do instalacji mieszkaniowych. Zakres temperatury pracy od -30 °C do 70 °C oraz temperatura składowania od -40 °C do 85 °C pozwalają na montaż w nieogrzewanych pomieszczeniach technicznych. Straty mocy w stanie załączenia to ok. 3,1 W.

Zastosowanie w instalacjach mieszkaniowych i małych obiektach

• zabezpieczenie obwodów oświetleniowych i gniazd wtykowych z odbiornikami o umiarkowanym prądzie rozruchowym
• ochrona linii zasilających małe silniki, pompy cyrkulacyjne i urządzenia indukcyjne
• zastosowanie jako element odłączający w ramach funkcji izolacyjnej, z widoczną sygnalizacją otwarcia styków
• kompatybilność z akcesoriami pomocniczymi montowanymi na szynie DIN w serii Easy9 Pro

Waga ok. 0,1 kg i kompaktowe gabaryty ułatwiają zabudowę w gęsto upakowanych rozdzielnicach.
