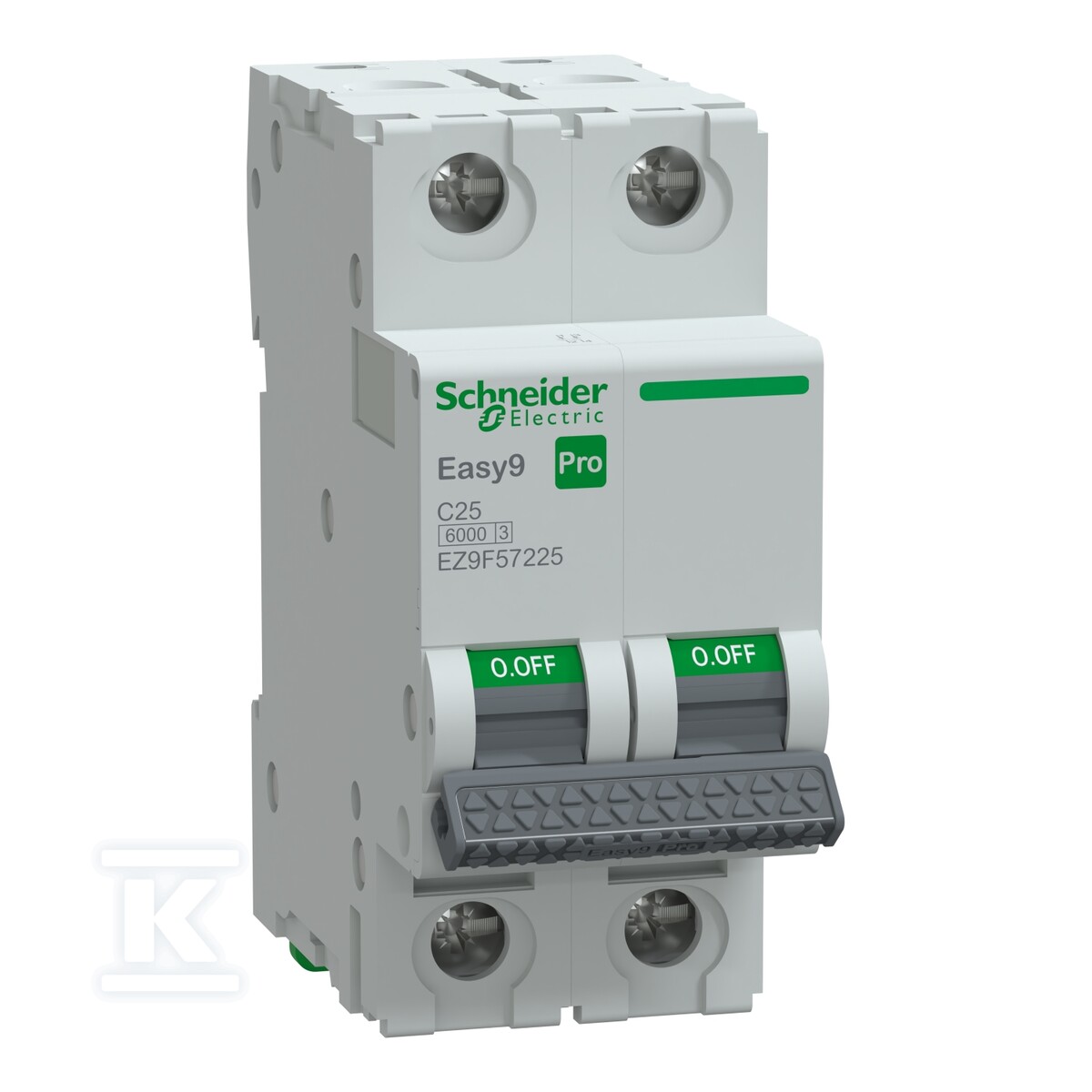

Wyłącznik nadprądowy Easy9 Pro EZ9F-C25-2 C 25A 2-biegunowy EZ9F57225

Dwubiegunowa ochrona obwodów 230/400 V AC z charakterystyką C

Dwubiegunowy wyłącznik nadprądowy niskiego napięcia 25 A z serii Easy9 Pro zapewnia ochronę przed przeciążeniem i zwarciem w instalacjach mieszkaniowych i małych obiektach usługowych. Dwa bieguny wyłączają jednocześnie fazę i neutralny, co jest wymagane w obwodach jednofazowych 230 V oraz w układach dwufazowych 400 V. Charakterystyka wyzwalania typu C pozwala na spokojne przepięcia przy rozruchu urządzeń o charakterze indukcyjnym i silnikowym, bez zbędnych zadziałań.

Zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, a urządzenie może pełnić funkcję izolacyjną, umożliwiając bezpieczne prace po stronie odpływowej. Montaż odbywa się na standardowej szynie DIN, co przyspiesza instalację w rozdzielnicy modułowej.

Budowa, trwałość i sygnalizacja stanu

Obudowa jest przystosowana do pracy w stopniu zanieczyszczenia 3 i w klasie ograniczenia energii 3. W stanie wolnostojącym stopień ochrony wynosi IP20, a po zabudowie w obudowie rozdzielnicy wzrasta do IP40. Zakres temperatur pracy od -30 °C do 70 °C pozwala na montaż w nieogrzewanych pomieszczeniach technicznych i na zewnątrz w osłoniętej rozdzielnicy.

Trwałość mechaniczna sięga 20 000 cykli, a elektryczna 10 000 cykli, co przekłada się na długi okres bezobsługowej pracy w typowych warunkach domowych. Dźwignia z wyraźnym oznaczeniem stanu ułatwia kontrolę przez instalatora i użytkownika końcowego.

• montaż na szynie DIN bez dodatkowych akcesoriów
• sygnalizacja otwarcia styków zielonym paskiem na dźwigni
• możliwość wykorzystania jako rozłącznik izolacyjny
• klasa ograniczenia energii 3

Parametry elektryczne i warunki pracy

Urządzenie pracuje w sieci 230/400 V AC, 50/60 Hz. Znamionowe napięcie izolacji Ui wynosi 500 V AC, a znamionowe napięcie udarowe Uimp 4 kV. Znamionowa zdolność wyłączania zwarciowego to 6 kA, co jest wystarczające dla większości rozdzielnic mieszkaniowych zgodnie z IEC/EN 60898-1.

Charakterystyka C oznacza opóźnioną reakcję na krótkie impulsy prądowe, co sprawdza się przy rozruchu silników, transformatorów i innych odbiorników indukcyjnych. Przyłącza akceptują przewody o przekroju 1…35 mm2, co daje elastyczność przy doborze przewodów w istniejących instalacjach.

• napięcie znamionowe 230/400 V AC
• znamionowe napięcie izolacji 500 V AC
• napięcie udarowe 4 kV
• zdolność zwarciowa 6 kA
• temperatura pracy -30 °C do 70 °C

Zastosowanie i zgodność z normami

Zgodność z normą mieszkaniową IEC/EN 60898-1 potwierdza przeznaczenie do ochrony obwodów oświetleniowych, gniazdowych i siłowych w budynkach mieszkalnych. Dwubiegunowa wersja 25 A z charakterystyką C jest szczególnie polecana do zabezpieczania linii zasilających sprzęt AGD o większym poborze rozruchowym oraz obwodów z elementami silnikowymi.

Seria Easy9 Pro została zaprojektowana do łatwego dopasowania do różnych typów projektów rozdzielnic. Dzięki jednolitemu systemowi montażowemu i czytelnej sygnalizacji instalator zyskuje szybki montaż i pewną identyfikację stanu, a użytkownik końcowy otrzymuje stabilną ochronę obwodu przed skutkami przeciążenia i zwarcia.
