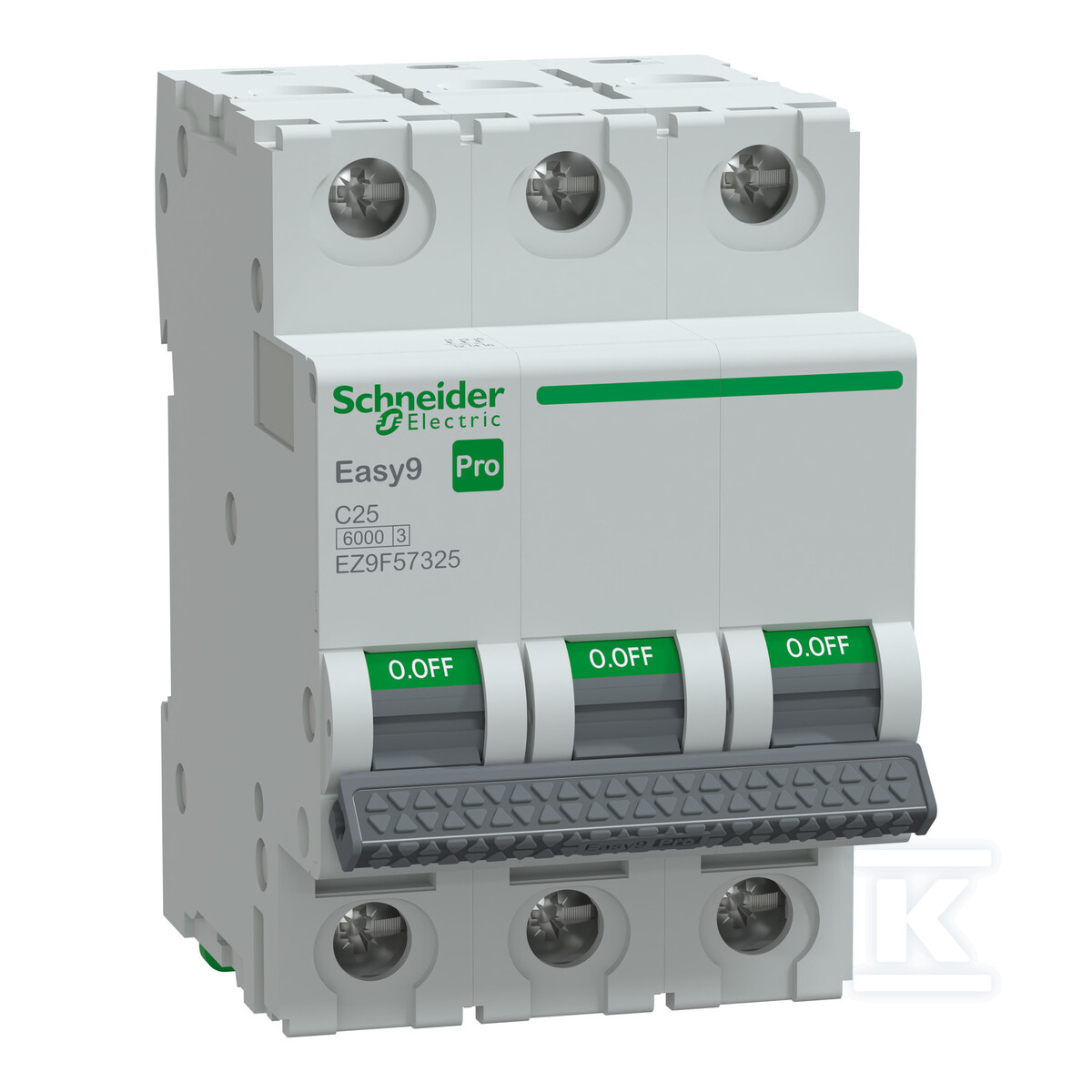

Wyłącznik nadprądowy Easy9 Pro EZ9F-C25-3 C 25A 3-biegunowy EZ9F57325

Trójbiegunowa ochrona nadprądowa z charakterystyką C dla instalacji 230/400 V AC

Trójbiegunowy wyłącznik nadprądowy z serii Easy9 Pro zapewnia ochronę obwodów przed przeciążeniem i zwarciem. Prąd znamionowy 25 A w połączeniu z charakterystyką wyzwalania typu C pozwala na spokojne przepuszczanie krótkich prądów rozruchowych. Urządzenie nadaje się do pełnienia funkcji izolacyjnej, a wyraźny zielony pasek na dźwigni sygnalizuje fizyczne otwarcie styków, co ułatwia bezpieczne wykonywanie prac po stronie odpływowej.

Budowa i montaż na szynie DIN

Konstrukcja modułowa zajmuje 3 moduły, przy szerokości 54 mm, wysokości 77 mm i długości 85 mm, co ułatwia zabudowę w rozdzielnicy. Montaż odbywa się na standardowej szynie DIN. Zaciski typu pull up ograniczają ryzyko nieprawidłowego podłączenia przewodów i luźnych zakończeń. Zacisk Biconnect daje wybór szyny grzebieniowej typu pin lub widełkowego, zwiększając elastyczność okablowania. Stopień ochrony w stanie wolnym to IP20, a po zabudowie w obudowie rozdzielnicy rośnie do IP40. Stopień zanieczyszczenia 3 oraz praca w zakresie od -30°C do 70°C pozwalają na zastosowanie w typowych warunkach instalacyjnych.

Parametry elektryczne i bezpieczeństwo

Wyłącznik pracuje w sieciach 230/400 V AC. Znamionowe napięcie izolacji Ui wynosi 500 V AC, a znamionowe napięcie udarowe Uimp to 4 kV. Znamionowa zdolność zwarciowa sięga 6000 A, a klasa ograniczenia energii to 3, co ogranicza skutki łuku przy zwarciu. Zgodność z normą mieszkaniową IEC/EN 60898-1 oraz oznaczenie CE potwierdzają spełnienie wymagań dla zabezpieczeń instalacyjnych. Funkcja izolacyjna umożliwia odłączenie obwodu odpływowego w sposób bezpieczny dla personelu.

• charakterystyka C - wolniejsza reakcja na chwilowe przepięcia rozruchowe
• sygnalizacja otwarcia styków zielonym paskiem na dźwigni
• możliwość izolacji obwodu po stronie odpływowej
• zaciski pull up przeciwdziałające błędnemu podłączeniu

Trwałość i niezawodność w eksploatacji

Urządzenie zostało zaprojektowane pod kątem długiej pracy w rozdzielnicy. Trwałość mechaniczna do 20 000 cykli i trwałość elektryczna do 10 000 cykli przekładają się na stabilne działanie przez lata. Szeroki zakres temperatury pracy od -30°C do 70°C oraz odporność na warunki klasy zanieczyszczenia 3 zwiększają pewność działania w różnych pomieszczeniach technicznych. Seria Easy9 Pro łączy czytelne wskaźniki stanu z przemyślanymi rozwiązaniami konstrukcyjnymi, co ułatwia instalację i późniejszą obsługę.
